Инструкция по эксплуатации BRP Ski-Doo Skandic-SWT 2014
Страница 67
65
ДЕЙСТВИЕ
РЕЗУЛЬТАТ
Увеличение
предвари-
тельного
натяжения
Улучшается контакт гусени-
цы с опорной поверхностью
Затрудняется подъём удли-
нителя
Уменьшение
предвари-
тельного
натяжения
Улучшается
способность
двигаться задним ходом
особенно в глубоком снегу
Облегчается подъём удли-
нителя

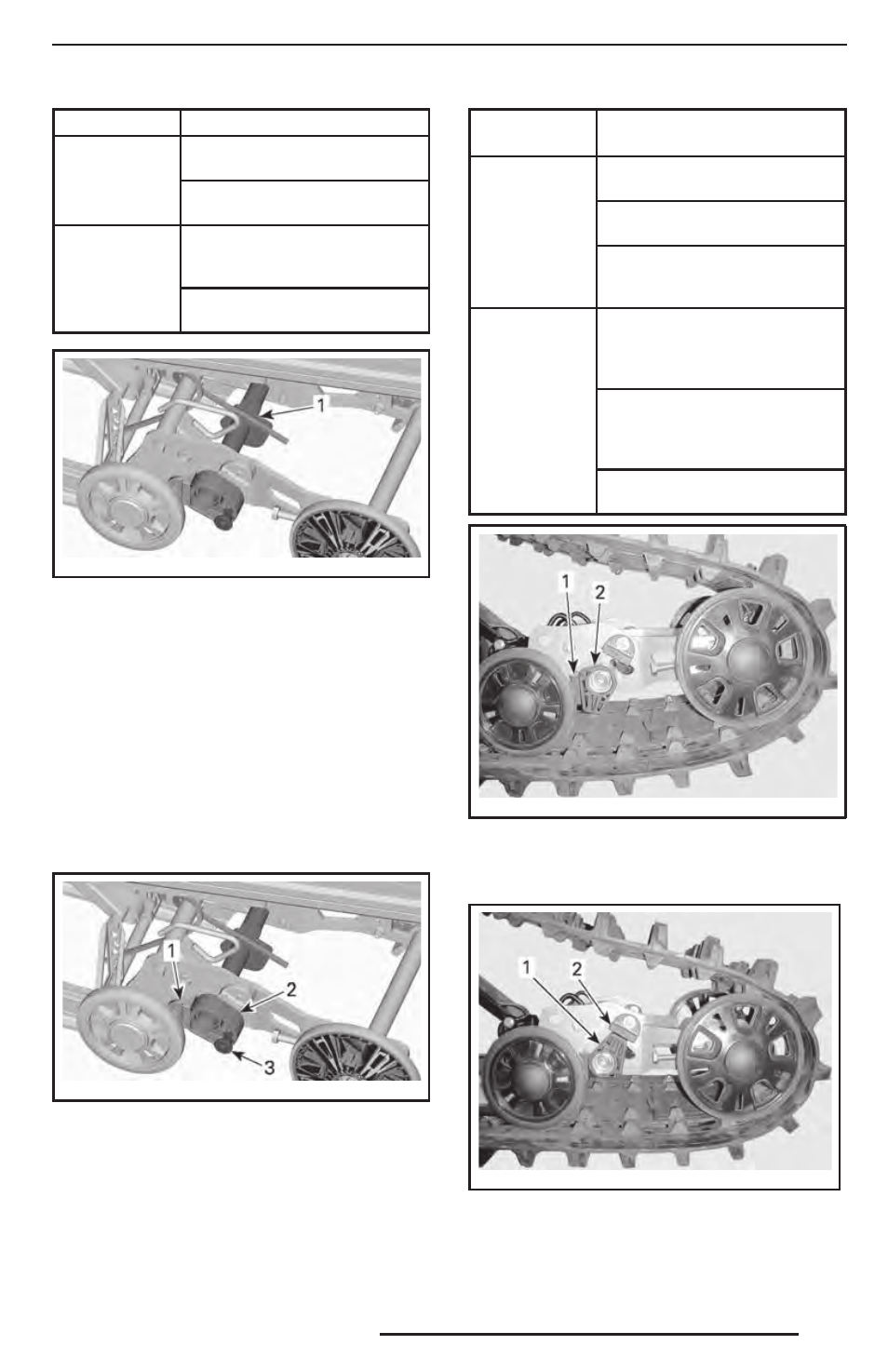

mbl201 2-004-001_b
1. Кулачок для регулировки предварительного на-
тяжения
Кулачок ограничителя хода
удлинителя задней подвески
Кулачок используется для ограничения
хода удлинителя задней подвески.
Изменяя положение кулачка ограничи-
теля хода, можно оказывать влияние
на следующие характеристики снегохо-
да: маневренность, развиваемое тяговое
усилие и способность двигаться задним
ходом.
mbl201 2-004-001_a
1. Ограничитель
2. Кулачок ограничителя
3. Фиксатор
ПОЛОЖ.
КУЛАЧКА
РЕЗУЛЬТАТ
На расстоя-
нии от огра-
ничителя
Удлинитель свободно пере-
мещается на всю длину хода
Подходит для использова-
ния в обычных условиях
Обеспечивается
хорошая
способность двигаться зад-
ним ходом
Упирается
в ограничи-
тель
Блокировка удлинителя зад-
ней подвески на одной ли-
нии с направляющими поло-
зьями
Развивается хорошее тяго-
вое усилие, обеспечивает-
ся полный контакт гусеницы
с опорной поверхностью
Лучшее положение для бук-
сировки прицепа
mmo2 010 -007-024_a
ПЕРЕМЕЩЕНИЕ УДЛИНИТЕЛЯ ЧАСТИЧНО
ОГРАНИЧЕНО
1. Регулировочный кулачок
2. Нижний ограничитель
mmo2 010 -007-025_a
ПЕРЕМЕЩЕНИЕ УДЛИНИТЕЛЯ ПОЛНОСТЬЮ
ОГРАНИЧЕНО
1. Регулировочный кулачок
2. Верхний ограничитель
НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА
