51

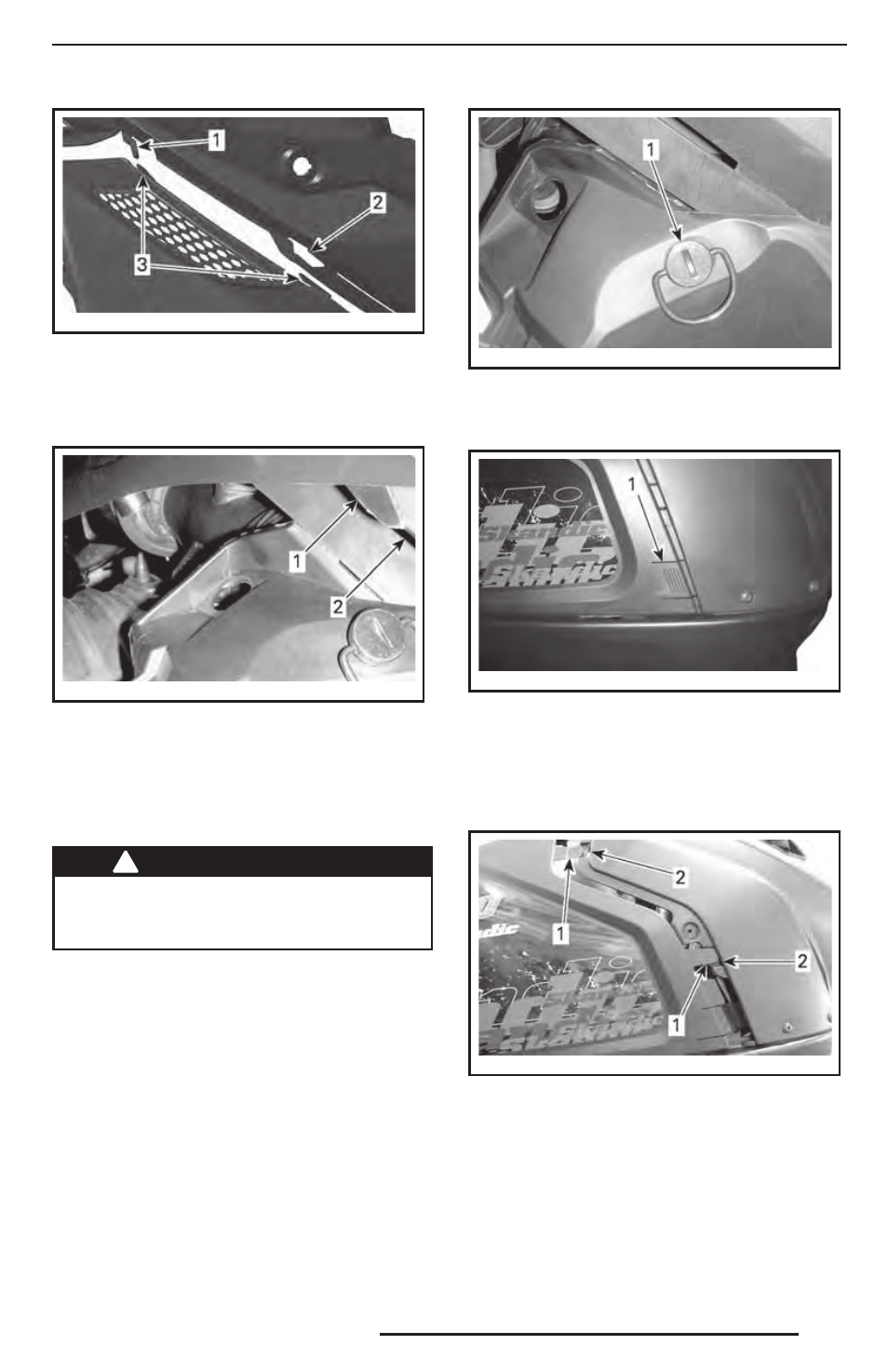

mmo2 011 -006-100_a
ТИПОВОЙ ВАРИАНТ
1. Крюк консоли
2. Паз консоли
3. Центральные фиксаторы панели
3. Вставьте задний выступ в паз консоли.
mmo2 009 -004-041_a
ТИПОВОЙ ВАРИАНТ
1. Задний выступ
2. Паз консоли
4. Застегните резиновый фиксатор.
23) Нижние боковые панели
!
ПРЕДОСТЕРЕЖЕНИЕ
Не допускайте работу двигателя сне-
гохода с открытыми или снятыми бо-
ковыми панелями.
Снятие нижней боковой панели
1. Снимите верхнюю боковую панель, см.
выше.
2. Поверните фиксатор на
¼ оборота про-
тив часовой стрелки.
mmo2 009 -004-045_a
1. Фиксатор
3. Нажмите и удерживайте фиксатор, за-
тем потяните панель вверх и назад.
mmo2 011 -007-002_a
1. Фиксатор
Установка нижней боковой
панели
1. Расположите передние фиксаторы па-
нели напротив пазов нижнего поддона.
mmo2 011 -007-003_a
1. Передние фиксаторы панели
2. Пазы нижнего поддона
2. Вставьте нижние фиксаторы панели
в пазы нижнего поддона.
3. Переместите панель в направлении пе-
редней части снегохода.
4. Вставьте выступ панели в паз, распо-
ложенный на тоннеле.
