22) верхние боковые панели, Предостережение – Инструкция по эксплуатации BRP Ski-Doo Skandic-SWT 2014
Страница 52
50

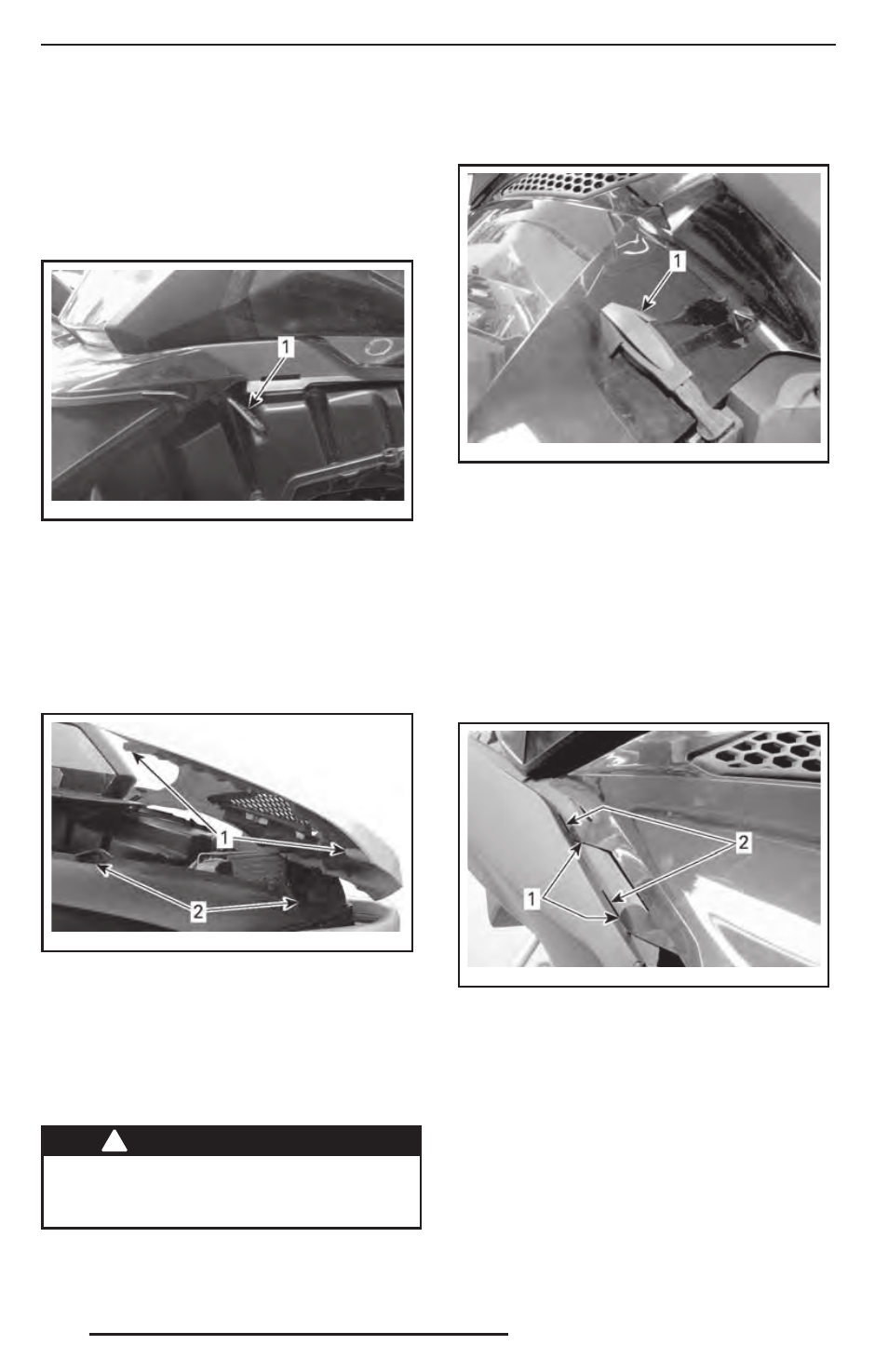

Снятие капота
1. Снимите верхнюю боковую панель
в соответствии с описанием, приве-
дённым в данном разделе.
2. Освободите резиновые фиксаторы
с обеих сторон.
mmo2 009 -004-038_a
1. Резиновый фиксатор
3. Сдвиньте капот вперёд, чтобы вывести
фиксаторы из пазов.
Установка капота
1. Совместите выступы на передней
и центральной частях капота с соответ-
ствующими пазами в нижнем поддоне.
mmo2 011 -007-001_a
ТИПОВОЙ ВАРИАНТ
1. Фиксаторы капота
2. Пазы нижнего поддона
2. Сдвиньте капот к фарам до упора.
3. Закрепите резиновые фиксаторы.
22) Верхние боковые панели
!
ПРЕДОСТЕРЕЖЕНИЕ
Не допускайте работу двигателя сне-
гохода с открытыми или снятыми бо-
ковыми панелями.
Снятие верхней боковой панели
1. Освободите резиновый фиксатор.
mmo2 009 -004-040_a
ТИПОВОЙ ВАРИАНТ
1. Резиновый фиксатор
2. Поднимите заднюю часть панели, что-
бы вывести пластиковый фиксатор
из консоли.
3. Переместите панель назад.
Установка верхней боковой
панели
1. Вставьте нижние фиксаторы панели
в пазы нижнего поддона.
mmo2 009 -004-042_a
ТИПОВОЙ ВАРИАНТ
1. Нижние фиксаторы панели
2. Пазы нижнего поддона
2. Закрепите центральный верхний фик-
сатор панели на консоли.
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
