Externe Steuerung
Es ist möglich, dieses Gerät nach Anschluss mit einem RS-232C-Kreuzkabel (D-Sub, 9-polig) über einen PC zu steuern.
Der Projektor kann durch Anschluss an einen PC per LAN-Kabel über das Computernetzwerk gesteuert werden und
Befehle zugesandt bekommen.
0
Bitte nutzen Sie diese Option, nachdem Sie sich in entsprechender Fachliteratur weitergebildet oder den
Systemadministrator konsultiert haben.

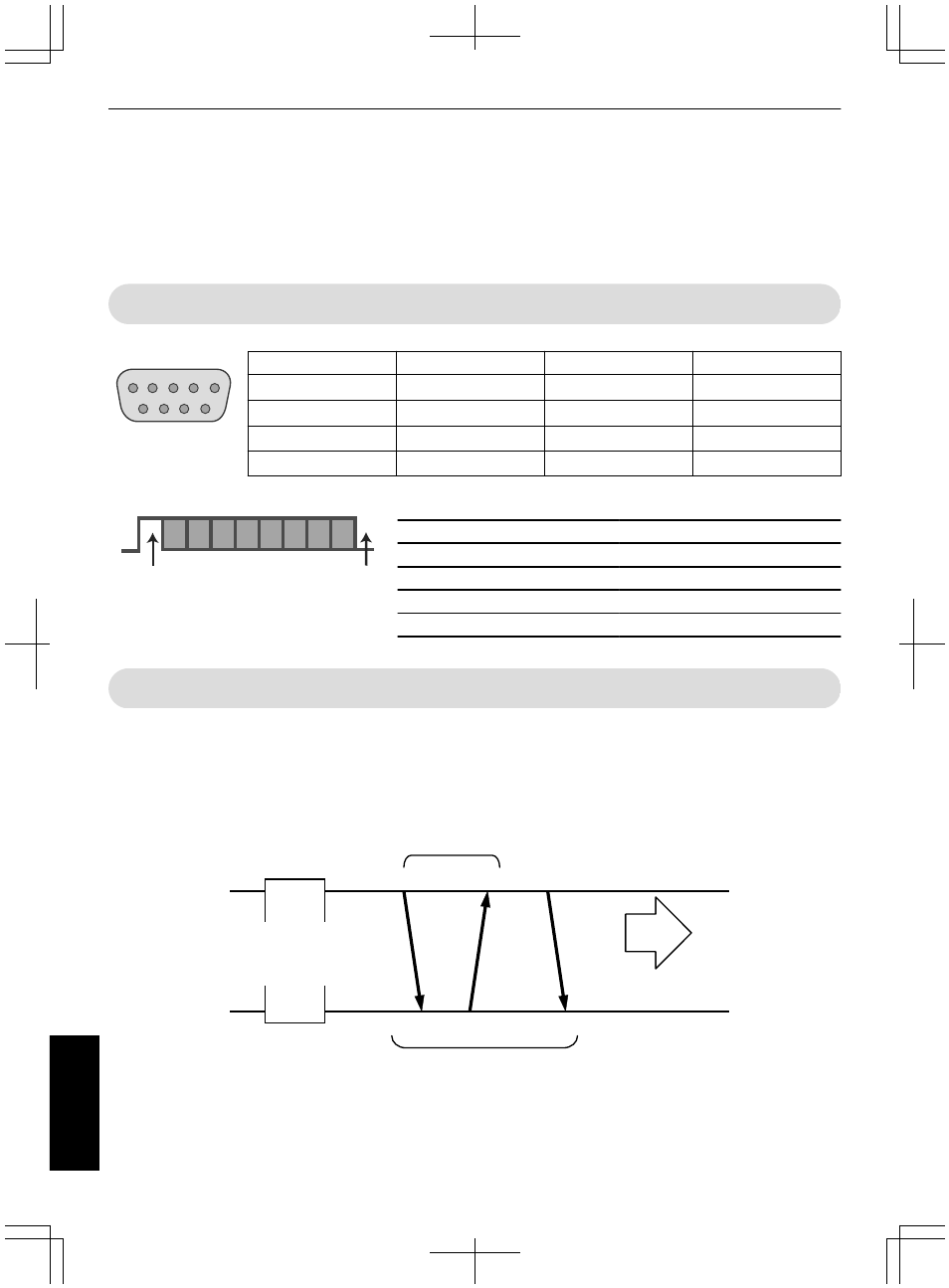

Technische Daten RS-232C
Pin-Nr.
Signal
Funktion
Signalrichtung
2
RxD
Daten empfangen
PC"Dieses Gerät
3
TxD
Übertragungsdaten
Dieses Gerät"PC
5
GND
Signalmasse
—
1, 4, 6 - 9
N/C
—
—
0
PC bezeichnet einen Controller, wie z. B. einen Arbeitsplatzrechner.
Modus
Nicht synchron
Zeichenlänge
8 Bit
Parität
Keine
Start-Bit
1
Stopp-Bit
1
Datenrate
19200 bps
Datenformat
Binär
1
5
6
9
Dieses Gerät
D6 D7
D4 D5
D2 D3
D0 D1
Stopp-Bit
Start-Bit
TCP/IP-Verbindung
Vor der Steuerung per LAN ist es erforderlich, die Verbindung der TCP-Schicht über einen „3-Wege-
Handschlag“ herzustellen. Daraufhin wird „PJREQ“ versendet und „PJACK“ empfangen. Dies erfolgt innerhalb von fünf
Sekunden nachdem der Projektor das „PJ_OK“ für die Verbindungsauthentifikation ausgesendet hat.
Wenn Sie den Sendevorgang nicht innerhalb von fünf Sekunden abschließen können bzw. wenn „PJ_NG“ oder
„PJNAK“ empfangen werden, prüfen Sie den Funktionsstatus des Projektors und führen die Schritte ab der Einrichtung
einer TCP-Verbindung erneut aus.
.
Projektorsteuerung
Verbindungsauthentifikationsvorgang
PJACK
PJREQ
PJ_OK
Innerhalb von 5 Sekunden
Steuer-PC
3-Wege-Handschlag
TCP Port-Nr. 20554
Einrichtung der TCP-Verbindung
Projektor
72
Verschiedenes
