Главный блок - входные разъемы
.
A B C
D
F
E
G
I
H

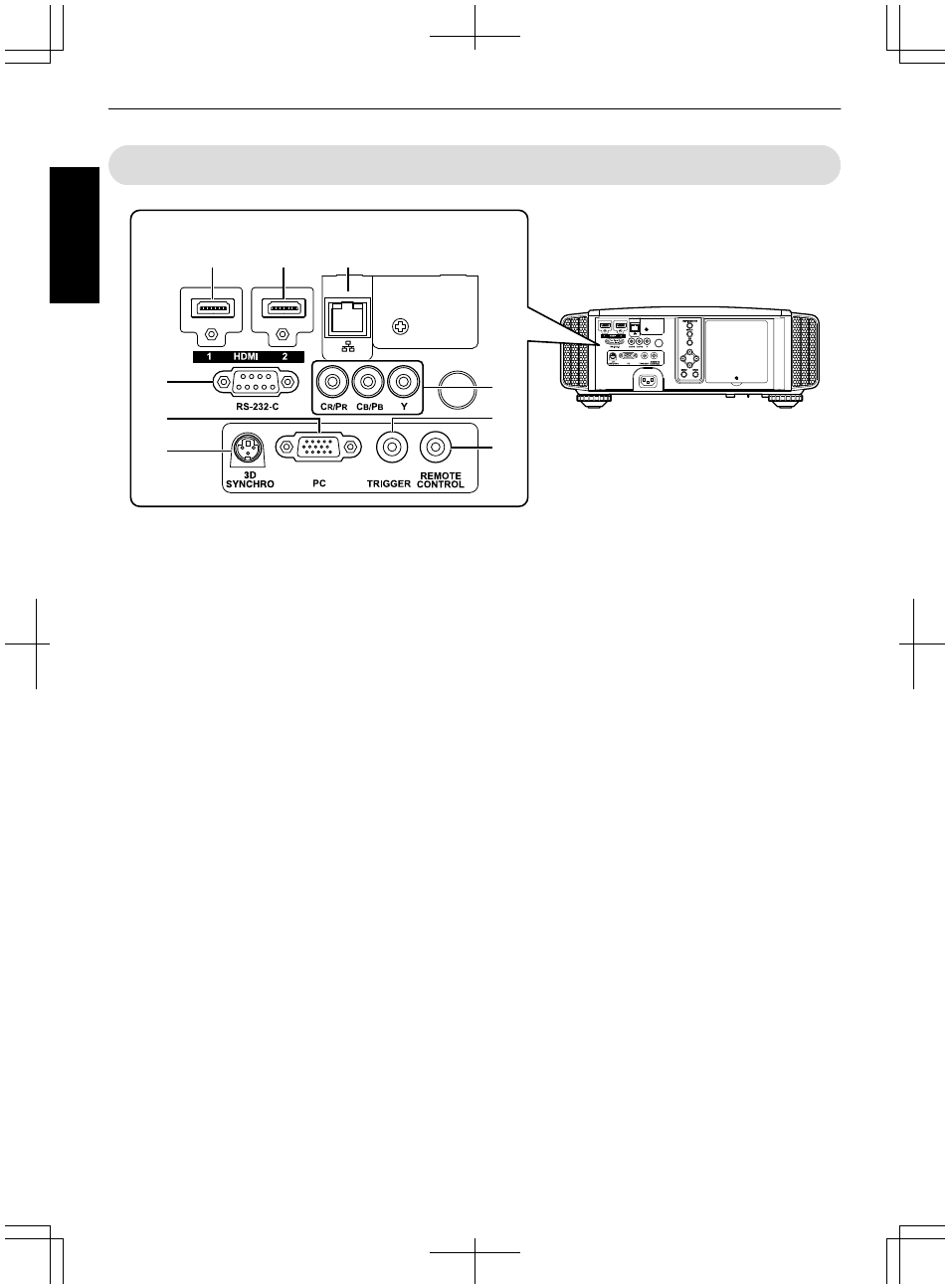

Увеличенный вид задней панели
A [HDMI 1] входной разъем
B [HDMI 2] входной разъем
Для подключения к устройствам, которые
оснащены выходом HDMI. (стр. 22)
Оснащен блокировочным отверстием M3.
Глубина резьбы отверстия - 3 мм.
C [LAN] разъем (RJ-45)
Управление проектором можно осуществлять при
помощи ПК через сетевое подключение путем
отправки проектору команд.
D [RS-232C] разъем (штыревой D-
sub 9-контактный)
Управление проектором можно осуществлять с
ПК через этот порт.
* Одновременное использование разъемов LAN и
RS-232C невозможно. (стр. 62)
E [PC] Входной разъем (D-sub 15-
контактный) D C
Это входной разъем, используемый только для
сигналов ПК (видеосигналы RGB и
синхронизации).
К нему можно подключить выходной разъем
монитора ПК и др.
F Разъем [3D SYNCHRO]
Подключив к этому разъему 3D СИНХРО
ПЕРЕДАТЧИК (приобретается отдельно), вы
можете просматривать фильмы 3D.
G Компонентные входные
разъемы видеосигнала (RCA x 3)
Для подключения к устройствам, которые
оснащены выходом компонентного сигнала.
Его можно использовать как входной разъем для
аналогового RGB (G - синхронизация),
компонентного (Y, Cb, Cr) или формата DTV (Y, Pb,
Pr) сигнала.
H Разъем [TRIGGER] (E)
Выходной разъем для подключения источника
питания 12 В постоянного тока 100 мА.
Используется для передачи выходного сигнала
управления поднимающимися экранами, которые
поддерживают использование SCREEN
TRIGGER.
Учтите, что неправильное подключение может
привести к выходу проектора из строя. (Tip=DC
+12 V, Sleeve=GND)
I Разъем [REMOTE] (мини-разъем
стерео)
Используйте этот разъем, когда невозможно
использовать ПДУ, например, если проектор
устанавливается в закрытом ящике или
проецирование осуществляется сзади.
Подключите к проектору внешний датчик
дистанционного управления.
За подробным описанием внешнего
инфракрасного датчика и соединительного
кабеля обратитесь к дилеру.
