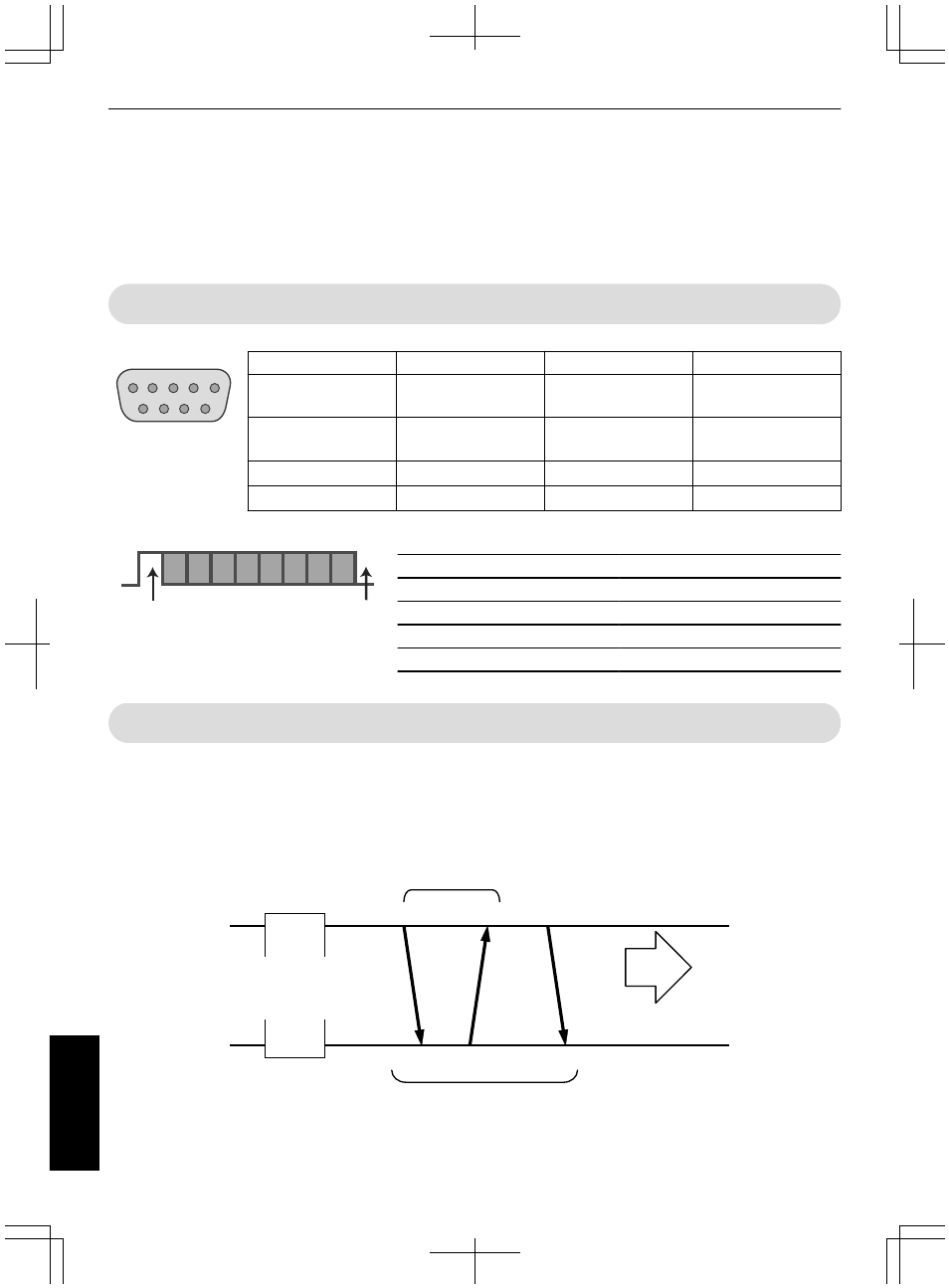

Controllo esterno
È possibile controllare questa unità collegandola a un PC tramite un cavo incrociato RS-232C (9 pin sub D).
È possibile controllare il proiettore collegandolo a un PC attraverso la rete del computer con un cavo LAN per inviargli
i comandi di controllo.
0
Utilizzarlo dopo aver letto e compreso adeguatamente un libro specifico o dopo aver consultato l’amministratore
del sistema.
Specifiche RS-232C
N. del polo
Segnale
Funzione
Direzione del segnale
2
RxD
Ricezione dati
PC " Questo
apparecchio
3
TxD
Dati di trasmissione
Questo apparecchio "
PC
5
GND
Terra del segnale
—
1, 4, 6 - 9
N/C
—
—
0
Il PC fa riferimento al controller come un personal computer.
Modalità
Non sincrono
Lunghezza dei caratteri
8 bit
Parità
Nessuno
Bit iniziale
1
Bit finale
1
Velocità dei dati
19200 bps
Formato dei dati
Binario
1
5
6
9
Questo apparecchio
D6 D7
D4 D5
D2 D3
D0 D1
Bit finale
Bit iniziale
Connessione TCP/IP
Prima effettuare il controllo via LAN, è necessario stabilire una connessione del TCP layer tramite “handshake a 3 vie”,
seguite dalla trasmissione di “PJREQ” e dalla ricezione di “PJACK” entro cinque secondi dall’emissione di “PJ_OK” da
parte del proiettore per l’autenticazione della connessione.
Se non si è in grado di completare l’invio entro cinque secondi o quando si ricevono “PJ_NG” o “PJNAK”, controllare
lo stato di funzionamento del proiettore, quindi effettuare nuovamente i passaggi a partire dallo stabilimento di una
connessione TCP.
.
Controllo del proiettore
Procedura di autenticazione della connessione
PJACK
PJREQ
PJ_OK
Entro 5 secondi
PC di controllo
Handshake a 3 vie
Porta TCP n° 20554
Stabilimento di una connessione TCP
Proiettore
72
Altri
