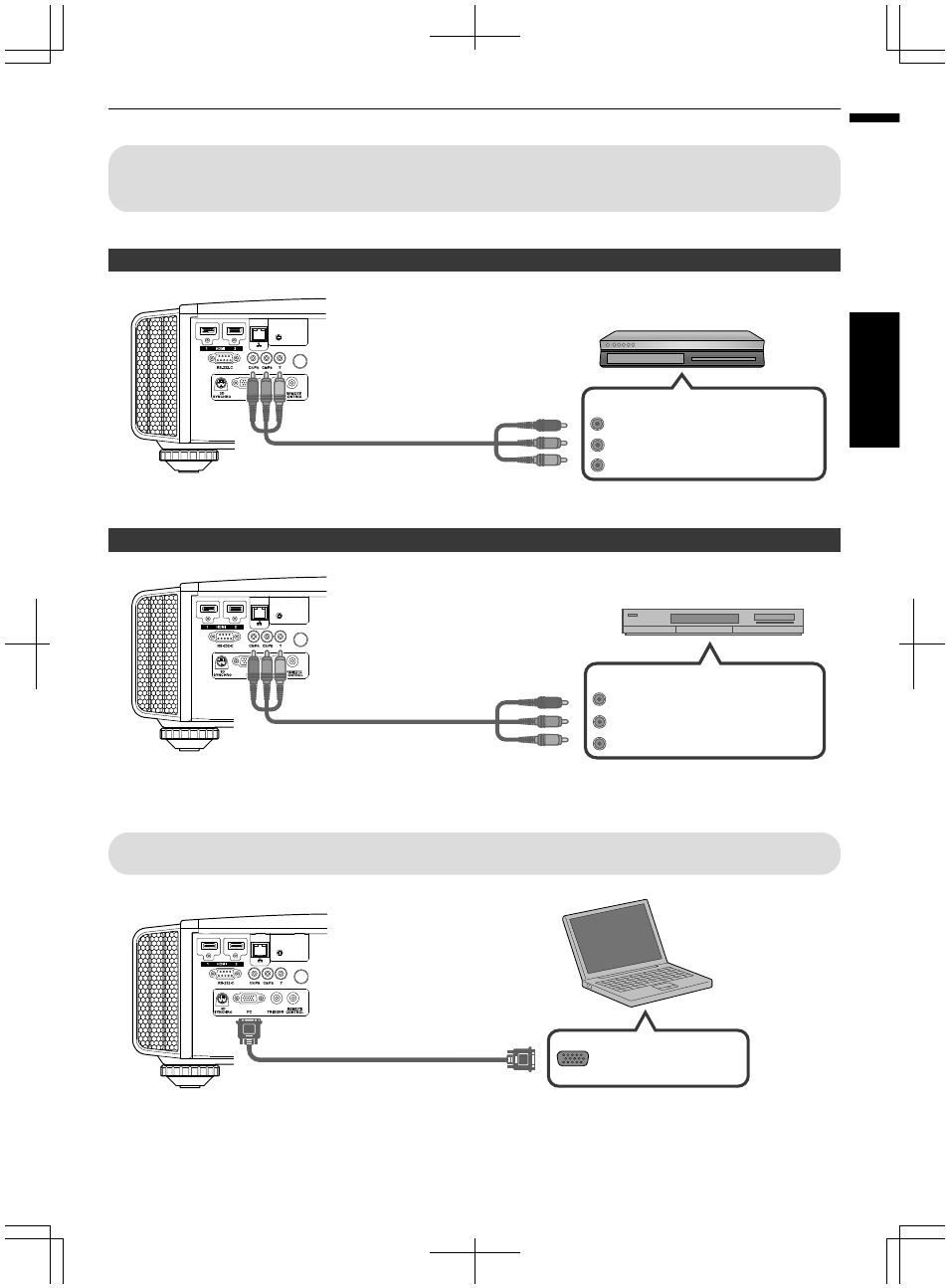

Подключение к компонентному входному разъему
видеосигнала (аналоговый вход)
Подключение через компонентный видеокабель.
.
Y
C
R
/ P
R
C
B
/ P
B
(Зеленый)
(Cиний)
(Красный)
Компонентные выходные разъемы видео-сигнала
BD/DVD-рекордер и пр.
Компонентный видео-кабель (приобретается отдельно)
К компонентным входным
разъемам видеосигнала
Это устройство
0
Установите „COMP.“ в „Y Pb/Cb Pr/Cr“ в меню настроек. (стр. 53)
Подключение через видеокабель RGB.
.
R
B
G (Зеленый) (включая сигнал синхронизации)
(Cиний)
(Красный)
Выходные разъемы видео-сигнала RGB
Устройство, оснащенное
выходом RGB и пр.
Видео-кабель RGB (приобретается отдельно)
К входным разъемам
видеосигнала RGB
Это устройство
0
Установите „COMP.“ в „RGB“ в меню настроек. (стр. 53)
0
За дополнительной информацией о совместимых входных сигналах обратитесь к „Технические
характеристики“стр. 76.
Подключение к входному разъему ПК D C
.
Выходной разъем VGA
Переносной
компьютер и пр.
Кабель ПК (приобретается отдельно)
К входному разъему [PC] и пр.
Это устройство
0 За дополнительной информацией о совместимых сигналах обратитесь к „Типы возможных входных
сигналов“ (стр. 79).
23
Установка
