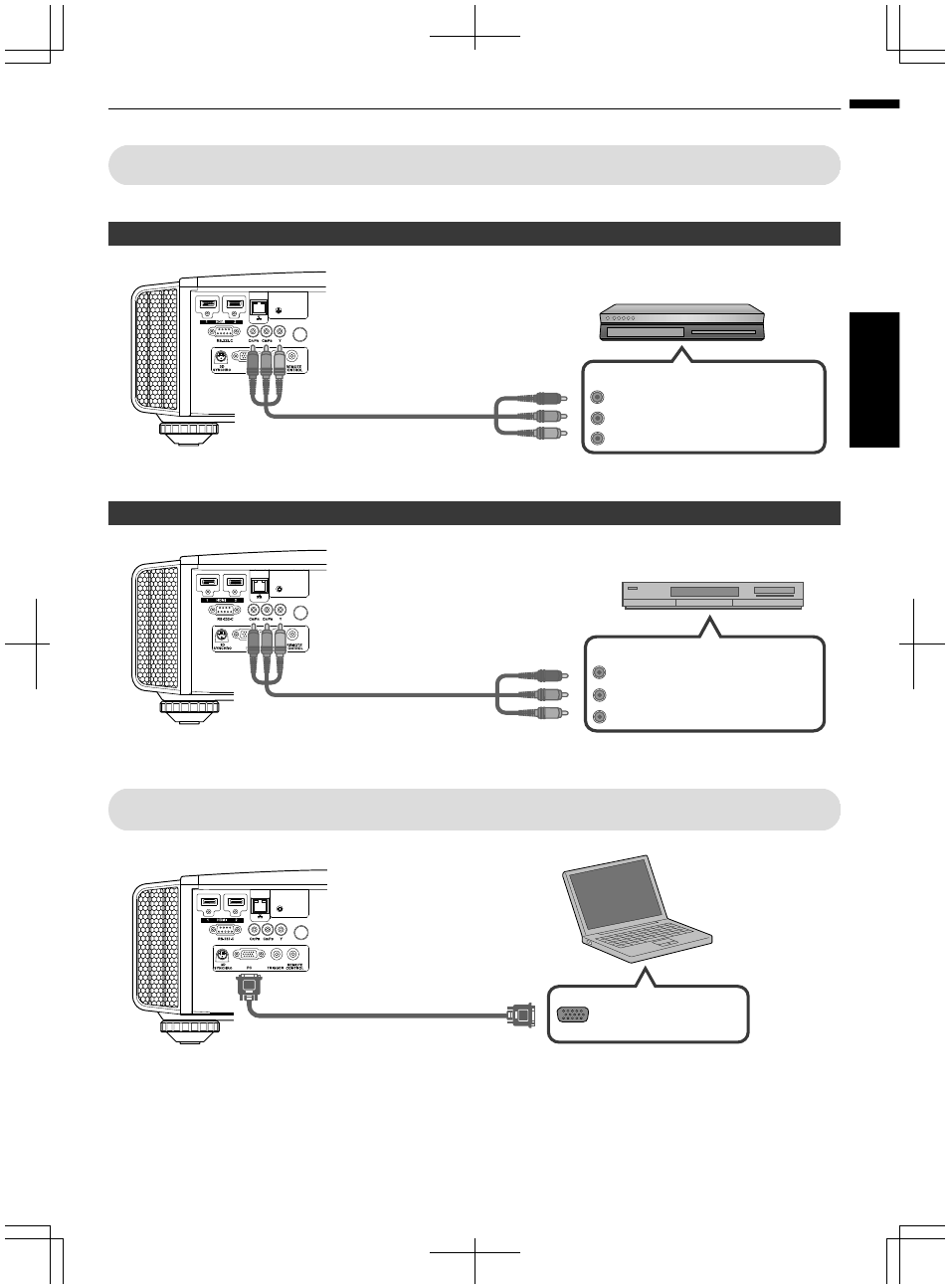

Collegamento al terminale di ingresso Video a componenti (ingresso analogico)
Collegamento tramite il cavo video a componenti
.
Y
C
R
/ P
R
C
B
/ P
B
(Verde)
(Blu)
(Rosso)
Terminali di uscita video a componenti
Registratore BD/DVD, ecc.
Cavo video a componenti (in vendita separatamente)
Verso i terminali di ingresso
video a componenti
Questo apparecchio
0
Impostare “COMP.” nel menu di impostazione su “Y Pb/Cb Pr/Cr”. (pag. 53)
Collegamento tramite il cavo video RGB
.
R
B
G (Verde) (Comprende il segnale di sincronizzazione)
(Blu)
(Rosso)
Terminali di uscita video RGB
Dispositivo dotato di uscita
RGB, ecc.
Cavo video RGB (in vendita separatamente)
Verso i terminali di
ingresso video RGB
Questo apparecchio
0
Impostare “COMP.” nel menu di impostazione su “RGB”. (pag. 53)
0
Per maggiori informazioni sui segnali di ingresso compatibili, consultare “Specifiche”pag. 76.
Collegamento al terminale di ingresso del PC D C
.
Terminale uscita VGA
Laptop, ecc.
Cavo PC (in vendita separatamente)
Verso il terminale di ingresso
[PC], ecc.
Questo apparecchio
0
Per maggiori informazioni sui segnali compatibili, consultare “Tipi di segnali di ingresso possibili” (pag. 79).
