Externe bediening
Dit apparaat kan bediend worden door aansluiting op een pc met behulp van een gekruiste RS-232C-kabel (D-sub 9-
pins).
De projector kan worden bediend via het computernetwerk als hij wordt aangesloten op de pc met een LAN-kabel, om
bedieningscommando’s naar de projector te verzenden.
0
Gelieve voor u deze toepassing gebruikt hierover een goed inzicht te verwerven in professionele boeken of door de
systeembeheerder te raadplegen.

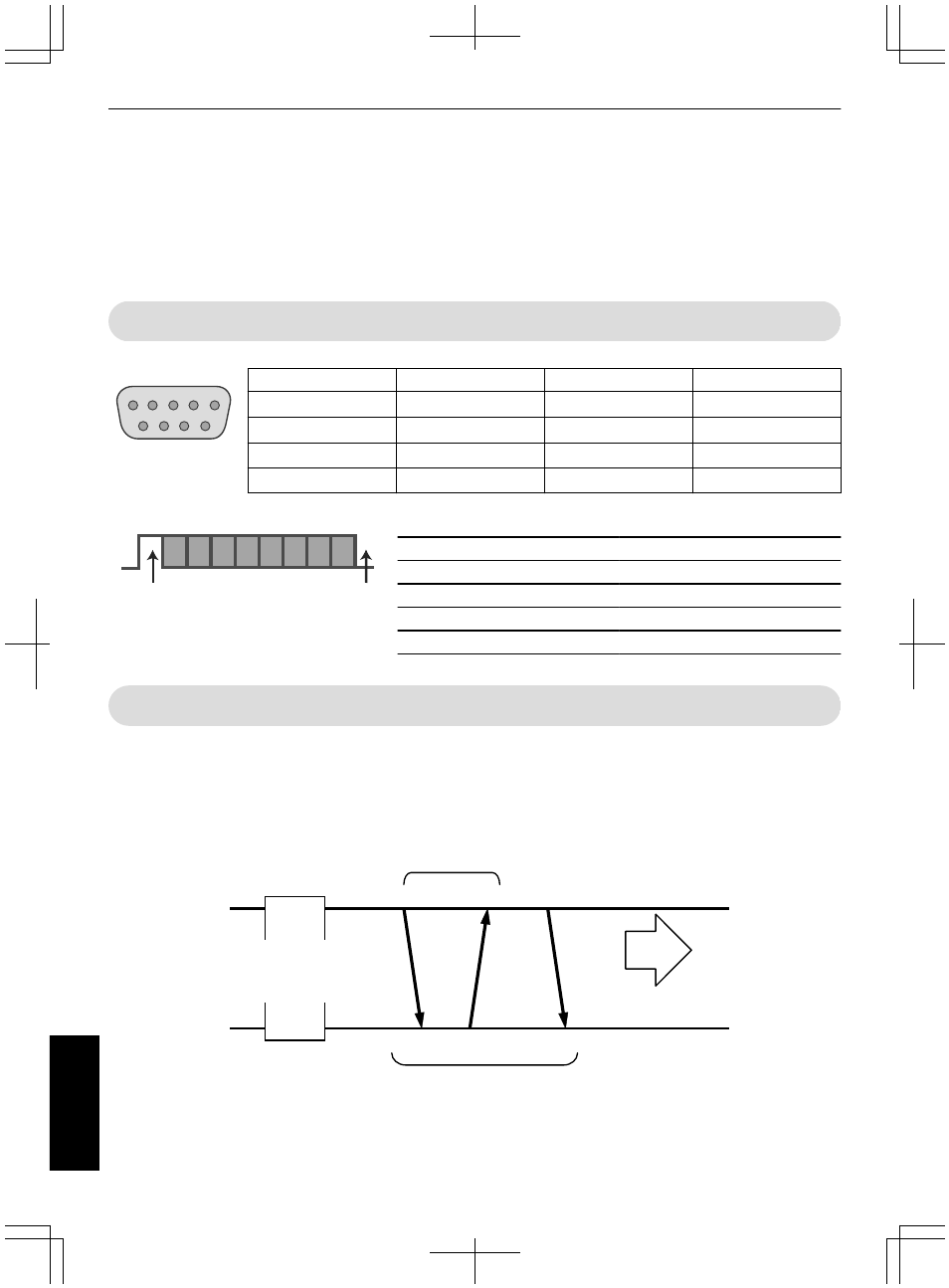

Specificaties van RS-232C
Aant. pins
Signaal
Functie
Signaalrichting
2
RxD
Data ontvangen
PC " Dit apparaat
3
TxD
Transmissiegegevens Dit apparaat " PC
5
GND
Signaalaarde
—
1, 4, 6 - 9
N/C
—
—
0
PC verwijst naar de controller, zoals een personal computer.
Modus
Niet-synchroon
Tekenlengte
8 bits
Pariteit
Geen
Startbit
1
Stopbit
1
Transmissiesnelheid
19200 bps
Gegevensformaat
Binair
1
5
6
9
Dit apparaat
D6 D7
D4 D5
D2 D3
D0 D1
Stopbit
Startbit
TCP/IP-aansluiting
Voor u de bediening regelt via een LAN, moet eerst een verbinding tot stand gebracht worden van de TCP-laag via
een ”drievoudige handdruk”, gevolgd door de verzending van ”PJREQ” en de ontvangst van ”PJACK” binnen de vijf
seconden nadat de projector ”PJ_OK” uitzendt voor de verbindingsauthenticatie.
Als u de verzending niet kunt uitvoeren binnen de vijf seconden, of als ”PJ_NG” of ”PJNAK” wordt teruggestuurd, dient
u de bedieningsstatus van de projector te controleren, en vervolgens de stappen opnieuw uit te voeren, te beginnen
bij het tot stand brengen van een TCP-verbinding,
.
Projectorbediening
Verbindingsauthenticatieprocedure
PJACK
PJREQ
PJ_OK
Binnen de 5 seconden
Bedienings-pc
Drievoudige handdruk
TCP-poort nr. 20554
Tot stand brengen van TCP-verbinding
Projector
72
Andere
