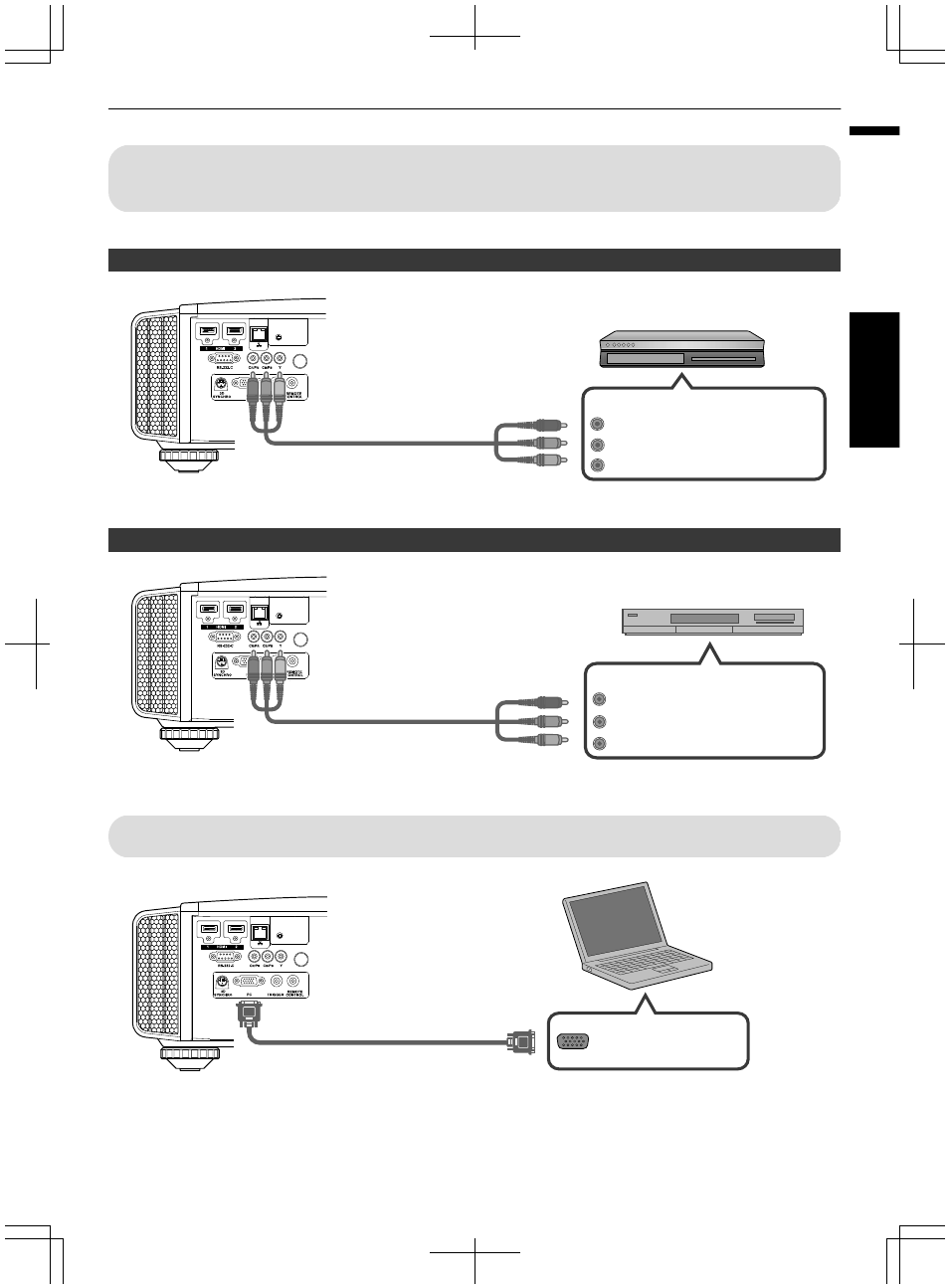

Aansluiting op de Component Video-ingangspoort (analoge
ingang)
Aansluiting via component video-kabel
.
Y
C
R
/ P
R
C
B
/ P
B
(Groen)
(Blauw)
(Rood)
Component Video-uitgangspoorten
BD/DVD-recorder enz.
Component Video-kabel (apart verkrijgbaar)
Naar component
video-ingangspoorten
Dit apparaat
0
Stel ”COMP.” in op ”Y Pb/Cb Pr/Cr” in het instellingenmenu. (pag. 53)
Aansluiting via RGB video-kabel
.
R
B
G
(Groen) (inclusief Sync-signaal)
(Blauw)
(Rood)
RGB Video-uitgangspoorten
Toestel uitgerust met RGB-
uitgang enz.
RGB Video-kabel (apart verkrijgbaar)
Naar RGB Video-
ingangspoorten
Dit apparaat
0
Stel ”COMP.” in op ”RGB” in het instellingenmenu. (pag. 53)
0
Zie ”Specificaties”pag. 76 voor meer informatie over compatibele ingangssignalen.
Aansluiting op de ingangspoort van de PC D C
.
VGA-uitgangspoort
Laptop enz.
Pc-kabel (apart verkrijgbaar)
Naar [PC]-ingangspoort enz.
Dit apparaat
0
Zie ”Soorten mogelijke ingangssignalen” (pag. 79) voor meer informatie over compatibele signalen.
23
Installatie
