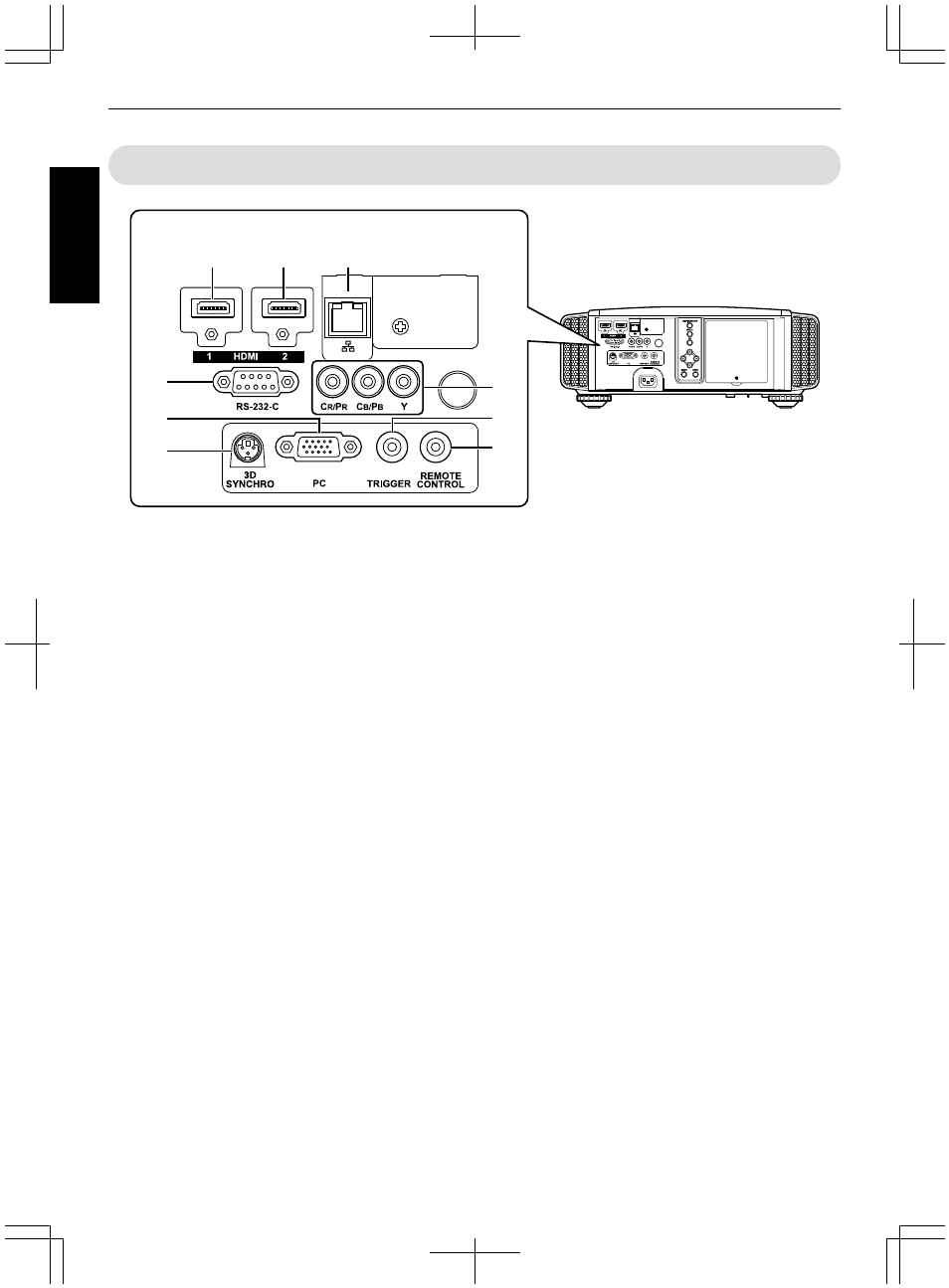

Unità principale - terminali di ingresso
.
A B C
D
F
E
G
I
H
Vista allargata del lato posteriore
A Terminale di ingresso [HDMI 1]
B Terminale di ingresso [HDMI 2]
Per il collegamento dei dispositivi che supportano
l’uscita HDMI. (pag. 22)
È inserito nel foro di blocco M3. La profondità del foro
della vite è 3 mm.
C Terminale [LAN] (RJ-45)
È possibile controllare il proiettore collegandolo a un
PC attraverso la rete del computer per inviargli i
comandi di controllo.
D Terminale [RS-232C] (maschio a 9
pin sub D)
È possibile controllare il proiettore collegando un PC
a questo terminale.
* Non è possibile utilizzare contemporaneamente i
terminali LAN e RS-232C. (pag. 62)
E [PC] Terminale di ingresso (15 pin
sub D) D C
Si tratta di un terminale in ingresso utilizzato solo per
i segnali del PC (segnali video RGB e segnali d
sincronizzazione).
Si può collegare al terminale in uscita del monitor di
un PC, ecc.
F Terminale [3D SYNCHRO]
Collegandolo un EMETTITORE SINCRO 3D (in
vendita separatamente) a questo terminale, si
possono vedere film in 3D.
G Terminali in ingresso del video a
componenti (RCA x 3)
Per il collegamento dei dispositivi che supportano
l’uscita del video a componenti.
Si può utilizzare come terminale di ingresso per i
segnali RGB analogico (G su sincronizzazione), a
componenti (Y, Cb, Cr) o DTV (Y, Pb, Pr).
H Terminale [TRIGGER] (E)
Terminale in uscita per alimentazione da 12V CC, 100
mA. Si utilizza per inviare segnali in uscita per
comandare gli schermi elevatori per i quali è
supportato l’uso di un SCREEN TRIGGER.
Si noti che una connessione sbagliata potrebbe
danneggiare il proiettore. (Tip=DC +12 V,
Sleeve=GND)
I Terminale [REMOTE] (mini jack
stereo)
Utilizzare questo terminale quando non è possibile
l’uso di un telecomando, ad esempio quando il
proiettore è installato in una scatola dedicata o per la
retroproiezione.
Collegare un’unità sensore remoto all’unità proiettore.
Per i dettagli sul sensore a infrarossi esterno e il cavo
di collegamento, contattare il proprio rivenditore.
16
Per iniziare
