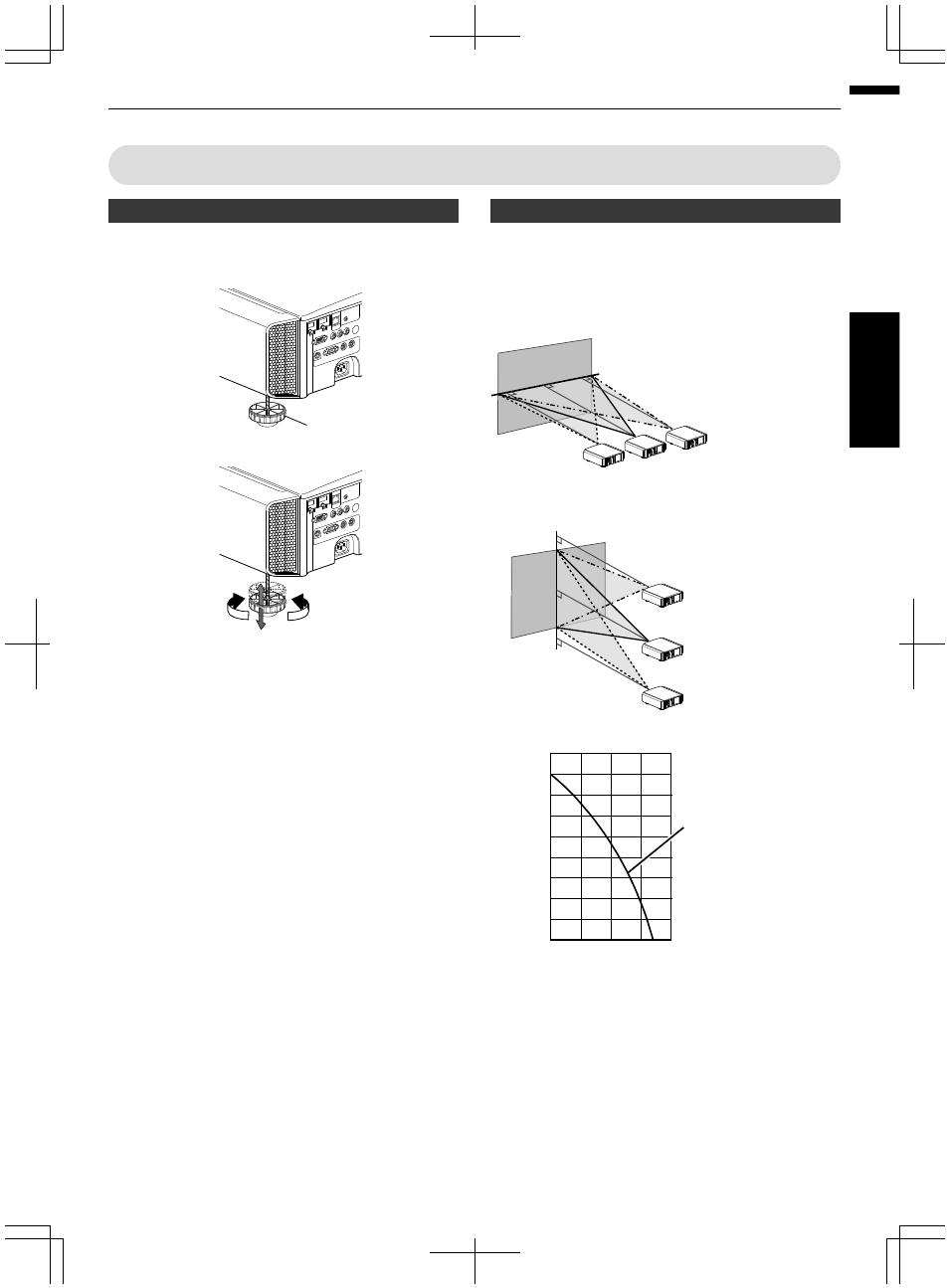

Anpassen der Position
Anpassen des Höhenwinkels des Projektors
Höhe und Neigung des Geräts (0 bis 5 mm) können durch
Drehen der Füße angepasst werden.
Heben Sie das Gerät an und stellen Sie die vier Füße ein.
.
Verkürzen Verlängern
Fuß
Einstellen der Bildposition
Mithilfe der Lens-Shift-Funktion dieses Geräts können
Sie das Bild nach oben/unten bzw. links/rechts bewegen.
Stellen Sie so die von Ihnen gewünschte Position ein.
.
90
80
70
60
50
40
30
20
10
0 10 30 20 40
Bereich der Linsenbe-
wegung
Horizontale Linsenverschiebung (%)
V
er
tik
ale Linsen
verschiebung (%)
Bereich der Linsenverschiebung
Bis zu etwa 80 % des
projizierten Bilds
Horizontale Position: 0 % (Mitte)
Vertikale Position
Bis zu etwa 34% des
projizierten Bilds
Vertikale Position: 0 % (Mitte)
Horizontale Position
0
Die maximale vertikale Verschiebung variiert
entsprechend der horizontalen Verschiebung. Auf
ähnliche Weise verändert sich auch die maximale
horizontale Verschiebung entsprechend der
vertikalen Verschiebung.
0
Die Werte im Diagramm sollen als Referenz dienen.
Verwenden Sie sie als Bezugsdaten bei der
Installation.
21
Vorbereitung
