Bedieningselementen en onderdelen

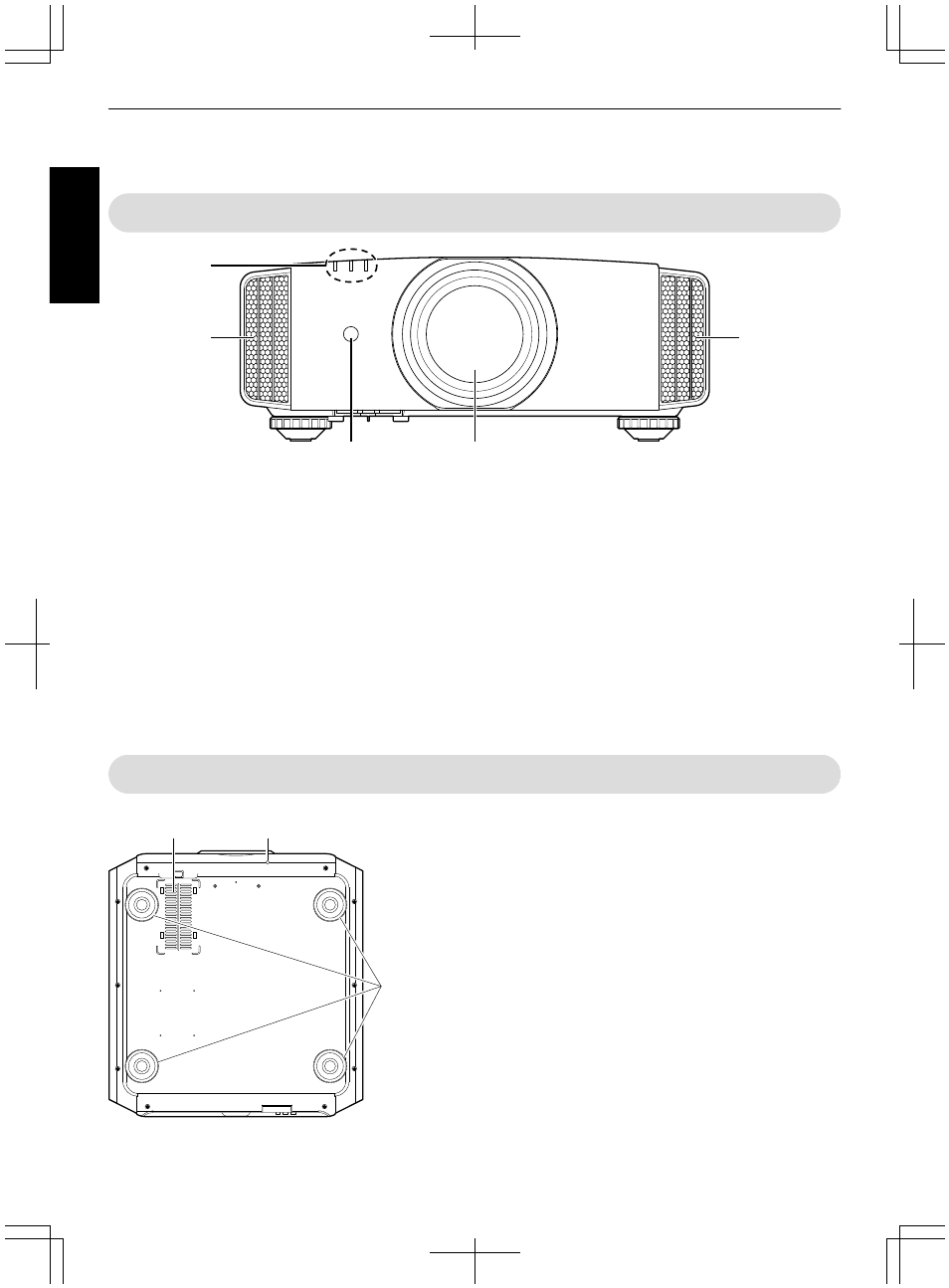

Hoofdeenheid - Voorzijde
.
AB
C
D
E
E
A
Lens
Dit is een projectielens. Kijk niet door de lens wanneer
er een beeld wordt geprojecteerd.
B
Lenskap D C
De lenskap wordt geopend/gesloten wanneer de
voeding wordt in-/uitgeschakeld. (pag. 55)
0
Bevestig voor B A de lenskap wanneer het
apparaat niet wordt gebruikt.
C
Afstandssensor (voorzijde)
Wanneer u de afstandsbediening gebruikt, moet u ze
op deze zone richten.
* Er is ook een afstandssensor op de achterzijde.
D
Controlelampje
Zie ”Weergave van controlelampjes op de
E
Luchtuitlaatopening
Warme lucht wordt uitgestoten, om de
binnentemperatuur te verlagen.
De luchtopeningen mogen niet worden afgedekt.
Hoofdeenheid - Onderzijde
F
Inlaatopeningen (op 3 punten op de
achterzijde/onderzijde)
De inlaatopeningen zuigen lucht naar binnen om de
binnentemperatuur te verlagen.
De uitstroom van warme lucht mag niet worden afgedekt of
belemmerd. Als dit wel gebeurt, kan het apparaat defect raken.
* Er zijn twee inlaatopeningen op de rechter- en linkerzijde achteraan
op het apparaat.
G
Handbedieningsknop voor lenskap D C
De lenskap kan worden geopend door ze omlaag te drukken.
Ze wordt gebruikt voor onderhoudsdoeleinden. U kunt ze ook
gebruiken wanneer u de lenskap dringend moet openen.
H
Voeten
De hoogte en de hoek van de projector kunnen worden afgesteld
door aan de voet te draaien. (0 tot 5 mm) (pag. 21)
Wanneer de voet is verwijderd, kunnen de gaten worden gebruikt
als montagegaten voor de plafondbevestigingsbeugel.
F
G
H
14
Om te beginnen
