Hauptgerät - Eingangsanschlüsse
.
A
B
C
D
F
E
G
I
H

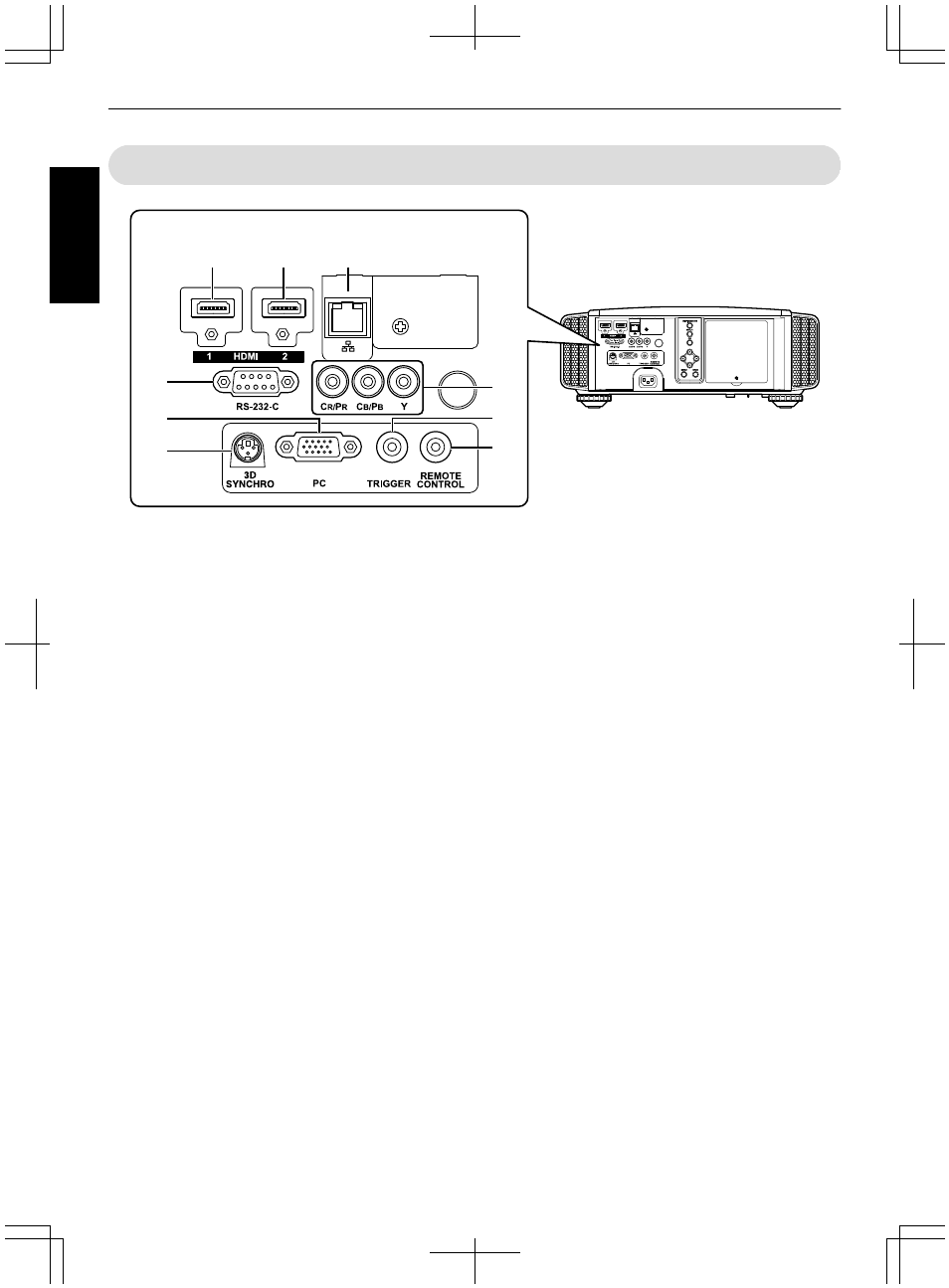

Vergrößerte Ansicht der Rückseite
A
[HDMI 1]-Eingangsanschluss
B
[HDMI 2]-Eingangsanschluss
Für den Anschluss an Geräte, die HDMI-Signale
unterstützen. (S. 22)
Ist am M3-Halteschraubloch angebracht. Die Tiefe
des Schraublochs beträgt 3 mm.
C
[LAN]-Anschluss (RJ-45)
Der Projektor kann durch Anschluss an einen PC über
das Computernetzwerk gesteuert werden und
Befehle zugesandt bekommen.
D
[RS-232C]-Anschluss (D-Sub-
Stecker, 9-polig)
Der Projektor kann über diesen Anschluss mit einem
PC verbunden und so gesteuert werden.
* Die Anschlüsse LAN und RS-232C können nicht
gleichzeitig genutzt werden. (S. 62)
E
[PC] Eingangsanschluss (D-Sub-
Stecker, 15-polig) D C
Dieser Eingangsanschluss kann nur für PC-Signale
(RGB-Videosignale und Sync-Signale) genutzt
werden.
Er kann mit einem PC-Monitorausgangsanschluss
usw. verbunden werden.
F
[3D SYNCHRO]-Anschluss
Wenn Sie einen 3D-SYNC-SENDER (separat zu
erwerben) mit diesem Anschluss verbinden, können
Sie 3D-Filme ansehen.
G
Komponentenvideoeingangsanschlüsse
(RCA x 3)
Für den Anschluss an Geräte, die den Komponenten-
Signalausgang unterstützen.
Kann als Eingangsanschluss für analoge RGB-
Signale (G auf Sync), Komponentensignale (Y, Cb,
Cr) oder Signale im DTV-Format (Y, Pb, Pr) genutzt
werden.
H
[TRIGGER]-Anschluss (E)
Ausgangsanschluss für DC 12 V, 100 mA
Stromversorgung. Wird für das Senden von
Ausgangssignalen zur Steuerung von motorisierten
Leinwänden genutzt, die die Verwendung von
SCREEN TRIGGER unterstützen.
Beachten Sie, dass ein unsachgemäßer Anschluss
zur Beschädigung des Projektors führen kann.
(Tip=DC +12 V, Sleeve=GND)
I
[REMOTE]-Anschluss (Stereo-Mini-
Buchse)
Nutzen Sie diesen Anschluss, wenn die
Fernbedienung nicht einsetzbar ist, wie z. B. wenn der
Projektor in einer Box installiert ist oder bei der
Rückprojektion.
Schließen Sie einen externen Fernbedienungssensor
am Projektor an.
Einzelheiten zum externen Infrarotsensor und dem
Anschlusskabel erfahren Sie von Ihrem Fachhändler.
