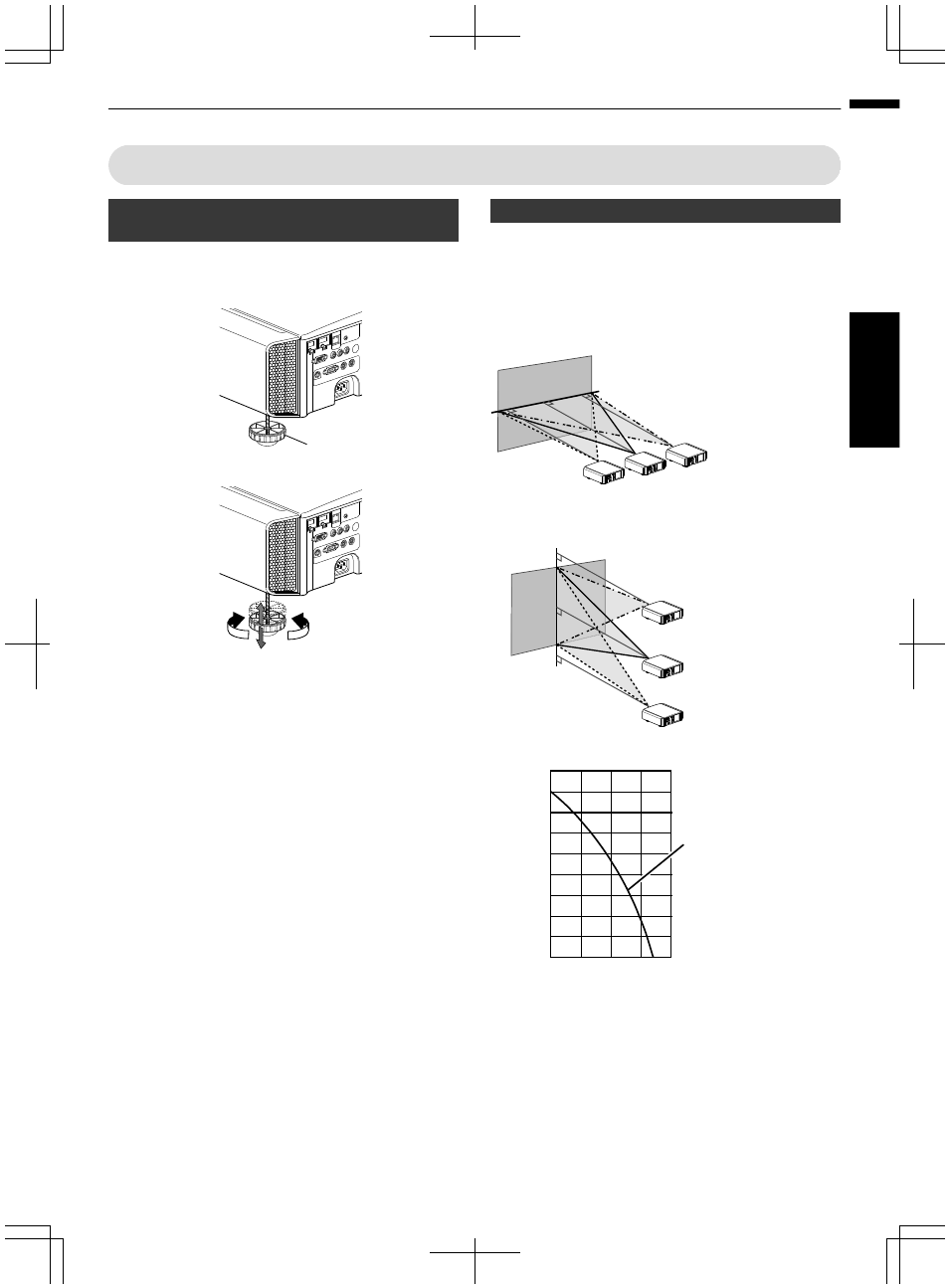

Regolazione della posizione
Regolazione dell’angolo di sollevamento del
proiettore
L’altezza e l’inclinazione dell’unità (da 0 a 5 mm) possono
essere regolati girando i piedini.
Sollevare l’unità e regolare i quattro piedini.
.
Accorciare
Allungare
Piedi
Regolazione della posizione dell’immagine
Utilizzando la funzione di spostamento della lente di
questa unità, è possibile spostare l’immagine in alto/in
basso o a destra/sinistra. Impostarla in base alla
posizione preferita.
.
90
80
70
60
50
40
30
20
10
0
10
30
20
40
Intervallo di movimento
della lente
Spostamento orizzontale della lente (%)
Spostamento v
er
ticale della lente (%)
Intervallo di spostamento della lente
Fino a circa il 80%
dell’immagine proiettata
Posizione orizzontale: 0 % (centro)
Posizione verticale
Fino a circa il 34%
dell’immagine proiettata
Posizione verticale: 0% (centro)
Posizione orizzontale
0
Lo spostamento verticale massimo varia con la
quantità di spostamento orizzontale. Allo stesso
modo, lo spostamento orizzontale massimo varia con
la quantità di spostamento verticale.
0
I valori sul grafico sono da intendersi come linee
guida. Usarle come riferimento durante
l’installazione.
