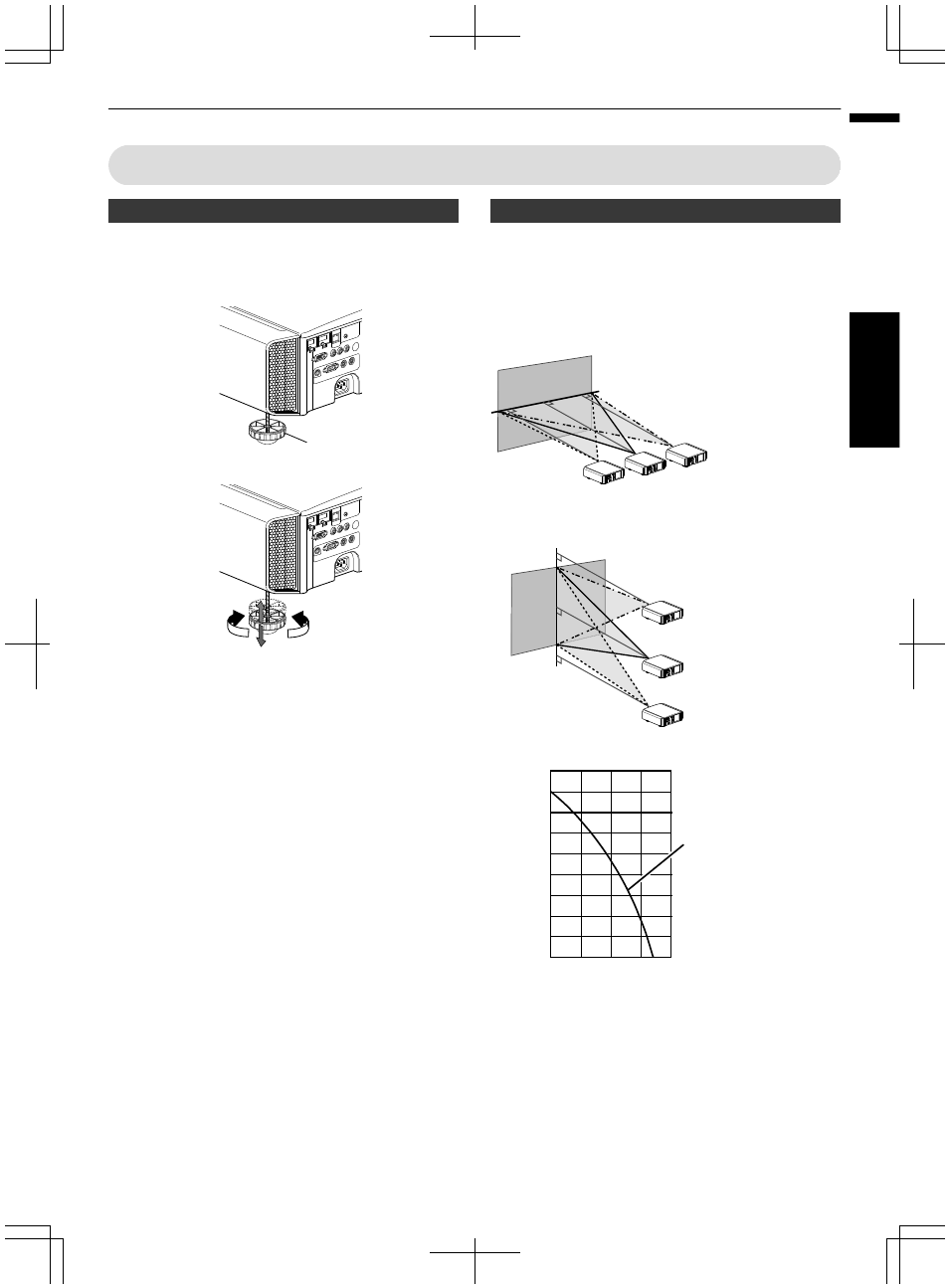

Регулировка положения
Регулировка угла подъема проектора
Высоту и отклонение блока (от 0 до 5 мм) можно
отрегулировать вращением ножек.
Поднимите блок и отрегулируйте положение
четырех ножек.
.
Уменьшить Вытянуть
Ножки
Регулировка положения изображения
При помощи функции сдвига объектива можно
сдвигать изображение вверх/вниз или влево/
вправо. Выберите наиболее подходящее
положение.
.
90
80
70
60
50
40
30
20
10
0 10 30 20 40
Диапазон перемещения
объектива
Сдвиг объектива по горизонтали (%)
С
двиг об
ъектив
а по в
ер
тика
ли (%)
Диапазон сдвига объектива
Прибл. до 80 %
проецируемого изображения
Положение по горизонтали: 0 % (центр)
Положение по вертикали
Прибл. до 34%
проецируемого изображения
Положение по вертикали: 0 % (центр)
Положение по горизонтали
0
Максимальное расстояние сдвига по вертикали
меняется в зависимости от сдвига по
горизонтали. Аналогично максимальное
расстояние сдвига по горизонтали меняется в
зависимости от сдвига по вертикали.
0
Значения на схеме являются приблизительными.
Их можно использовать как справочные в
процессе установки.
21
Установка
