Внешнее управление
Этим устройством можно управлять при помощи ПК, подключив его кабелем RS-232C (D-sub 9-контактный).
Управление проектором можно осуществлять при помощи ПК через сетевое подключение кабелем LAN путем
отправки проектору команд.
0
Используйте его после изучения соответствующей документации или после консультаций с системным
администратором.

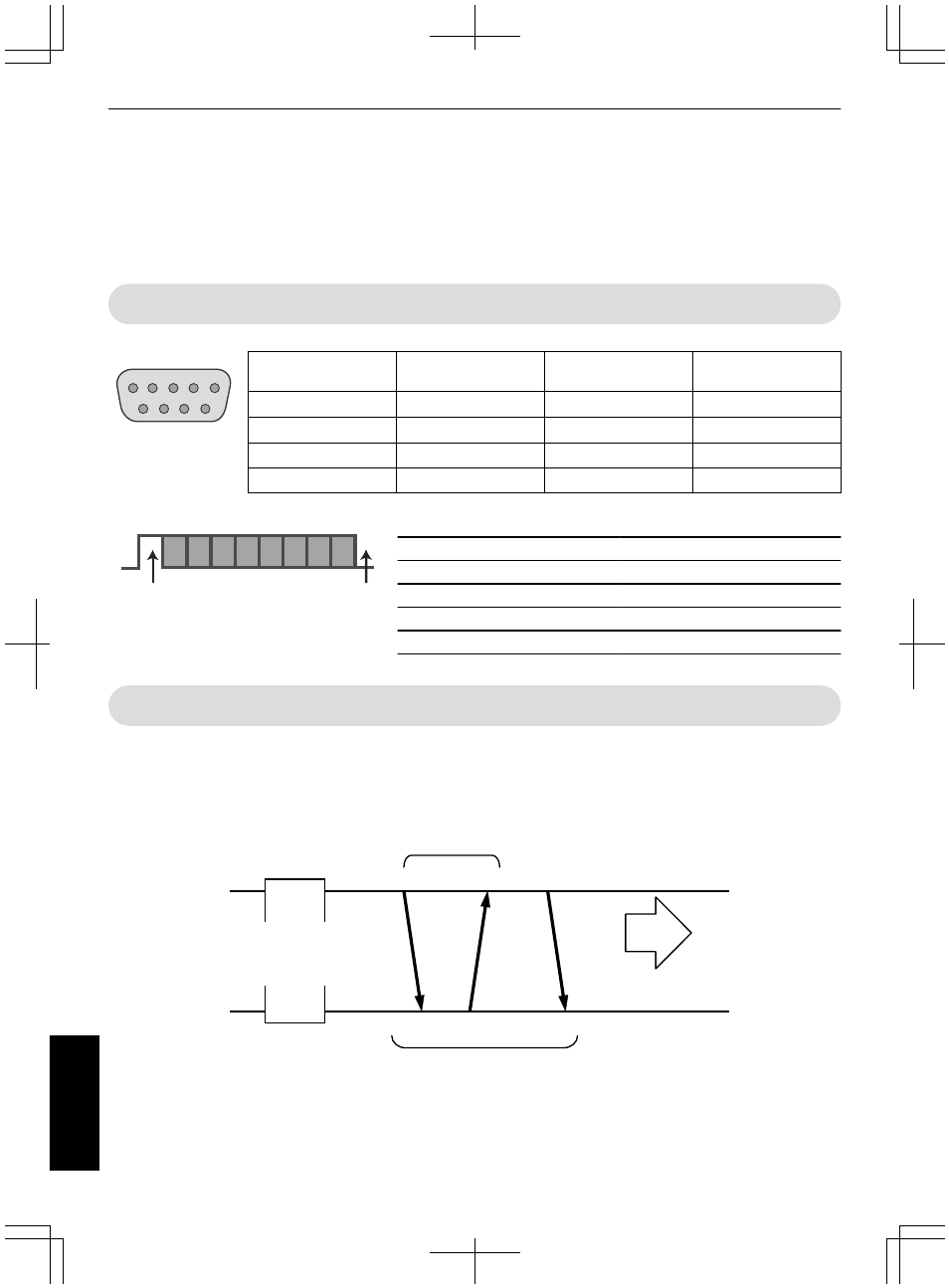

Характеристики интерфейса RS-232C
№ контакта
Сигнал
Функция
Направление
сигнала
2
RxD
Прием данных
ПК " Это устройство
3
TxD
Передача данных
Это устройство " ПК
5
GND
Заземление
—
1, 4, 6 - 9
N/C
—
—
0
PC означает контроллер, например, персональный компьютер.
Режим
Несинхронизированный
Длина символа
8 бит
Контроль четности
Нет
Стартовый бит
1
Стоповый бит
1
Скорость передачи данных
19200 бит/с
Формат данных
Двоичный
1
5
6
9
Это устройство
D6 D7
D4 D5
D2 D3
D0 D1
Стоповый бит
Стартовый бит
Подключение TCP/IP
Перед началом управления через LAN необходимо установить соединение по протоколу TCP путем “3-
стороннего приветствия” с последующей отправкой „PJREQ“ и приемом „PJACK“ в течении пяти секунд, после
чего проектором осуществляется отправка „PJ_OK“ для установления соединения.
Если установить соединение в течении пяти минут не удалось или в случае получения „PJ_NG“ или „PJNAK“,
проверьте состояние проектора, затем повторите шаги запуска с установлением TCP-соединения,
.
Управление проектором
Процедура установления соединения
PJACK
PJREQ
PJ_OK
В течении 5 секунд
ПК управления
3-стороннее приветствие
TCP порт № 20554
Установка соединения по протоколу TCP
Проектор
72
Прочее
