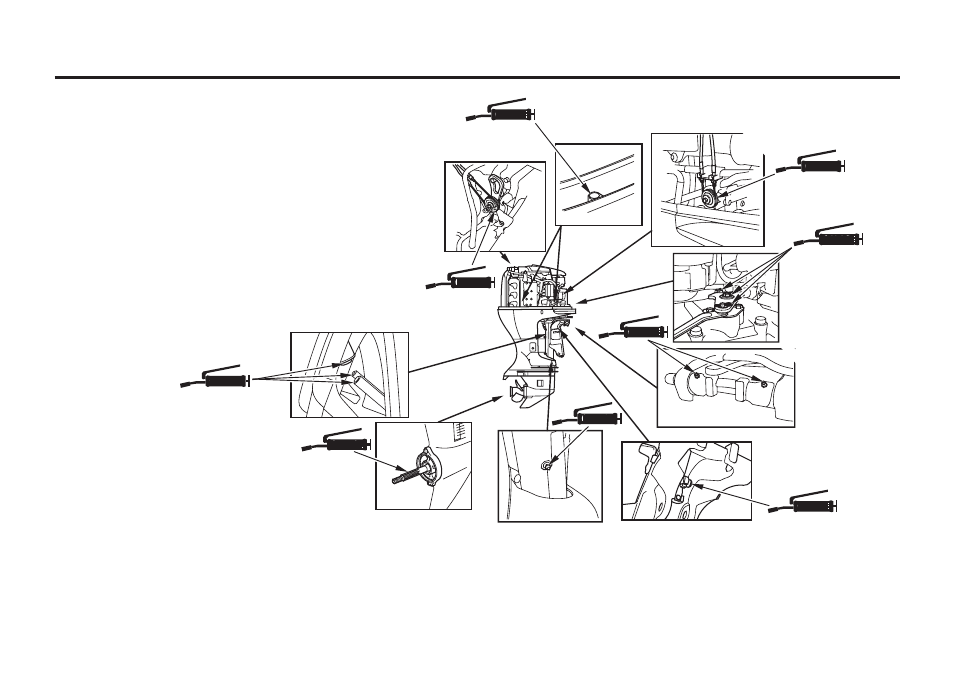

Смазка наружных подвижных частей
Протрите подвесной мотор снаружи ветошью, смоченной
в чистом масле. Смажьте морской противокоррозионной
смазкой следующие узлы трения:
Периодичность проведения смазки:
Первая смазка выполняется через 20 мото часов или спустя
месяц после приобретения подвесного мотора,
в дальнейшем через 100 мото часов или 6 месяцев.
ПРИМЕЧАНИЕ:
• Смажьте антикоррозионным маслом те шарниры, куда не
может проникнуть консистентная смазка.
• При эксплуатации подвесного мотора в соленой воде
смазку необходимо выполнять чаще.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПОДВЕСНОГО МОТОРА
86
OTTLE REEL
ФИКСАТОР КОЖУХА
ДВИГАТЕЛЯ
ОСЬ МЕХАНИЗМА
ПОДЪЕМА
РЫЧАГ/ОСЬ ФИКСАТОРА МОТОРА
В ПОДНЯТОМ ПОЛОЖЕНИИ
ОСЬ ПОВОРОТА МОТОРА
НА ТРАНЦЕВОМ
КРОНШТЕЙНЕ
ШЛИЦЕВЫЙ ХВОСТОВИК
ГРЕБНОГО ВАЛА
PTT THRUST RECEIVER
ШКИВ
ДРОССЕЛЬНОЙ
ЗАСЛОНКИ
РЫЧАГ ДРОССЕЛЬНОЙ
ЗАСЛОНКИ/ВАЛ РЫЧАГА
ПЕРЕКЛЮЧЕНИЯ МУФТЫ
РЕВЕРСА
РЫЧАГ
ПЕРЕКЛЮЧЕНИЯ
МУФТЫ РЕВЕРСА/
ФИКСАТОР
РЫЧАГА/
ВЫКЛЮЧАТЕЛЬ
НЕЙТРАЛЬНОГО
ПОЛОЖЕНИЯ
СМАЗКА
СМАЗКА
СМАЗКА
СМАЗКА
СМАЗКА
СМАЗКА
СМАЗКА
СМАЗКА
СМАЗКА
