РЫЧАГ ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ (модификация RI)
Рычаг дистанционного управления
предназначен для переключения муфты
реверса (передний и задний ход,
нейтраль) и управления частотой
вращения двигателя. Для того чтобы
вывести рычаг дистанционного
управления из нейтрального положения
необходимо нажать
на кнопку фиксатора.
ПЕРЕДНИЙ ХОД:
При перемещении рычага
в положение ПЕРЕДНИЙ ХОД (примерно
на угол 30 градусов вперед от
нейтрального положения) включается
передача переднего хода. При
дальнейшем перемещении рычага в том
же направлении происходит увеличение
степени открытия дроссельной заслонки
и увеличение скорости движения лодки
передним ходом.
НЕЙТРАЛЬ:
Двигатель отключен от гребного винта.
ЗАДНИЙ ХОД:
При перемещении рычага
в положение ЗАДНИЙ ХОД (примерно на
угол 30 градусов назад
от нейтрального положения) включается
передача заднего хода. При дальнейшем
перемещении рычага в том же
направлении происходит увеличение
степени открытия дроссельной заслонки
и увеличение скорости движения
лодки задним ходом.
4. ОРГАНЫ УПРАВЛЕНИЯ И КОНТРОЛЬНО ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ
14
TTLE O
ING
T R
MI I
M
MI
UM

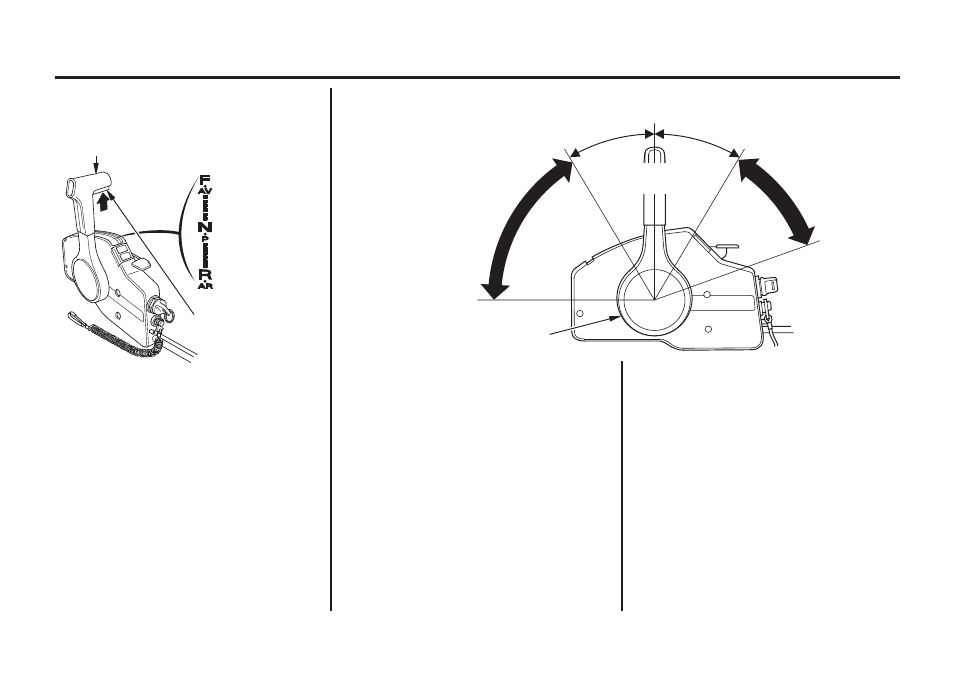

ПЕРЕДНИЙ ХОД
НЕЙТРАЛЬ
НЕЙТРАЛЬ
ЗАДНИЙ ХОД
ПЕРЕДНИЙ ХОД
МАКСИМАЛЬНАЯ
СКОРОСТЬ
РЫЧАГ УПРАВЛЕНИЯ
МАКСИМАЛЬНАЯ
СКОРОСТЬ
ОТКРЫТИЕ
ДРОССЕЛЬНОЙ
ЗАСЛОНКИ
ОТКРЫТИЕ
ДРОССЕЛЬНОЙ
ЗАСЛОНКИ
МИНИМАЛЬНАЯ
СКОРОСТЬ
МИНИМАЛЬНАЯ
СКОРОСТЬ
ПЕРЕКЛЮЧЕНИЕ
МУФТЫ РЕВЕРСА
РЫЧАГ ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
ЗАДНИЙ ХОД
КНОПКА
ФИКСАТОРА РЫЧАГА
В НЕЙТРАЛЬНОМ
ПОЛОЖЕНИИ
30°
30°
