Контрольное отверстие системы
водяного охлаждения
Данное отверстие служит для контроля
нормальной циркуляции воды в системе
охлаждения двигателя.
После пуска двигателя проверьте
через контрольное отверстие наличие
циркуляции воды в системе охлаждения.
Входное отверстие системы водяного
охлаждения
Через входное отверстие вода поступает
в систему охлаждения двигателя.
Фиксатор кожуха двигателя
Отстегните замок фиксатора и снимите
кожух двигателя.
ОРГАНЫ УПРАВЛЕНИЯ И КОНТРОЛЬНО ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ
27

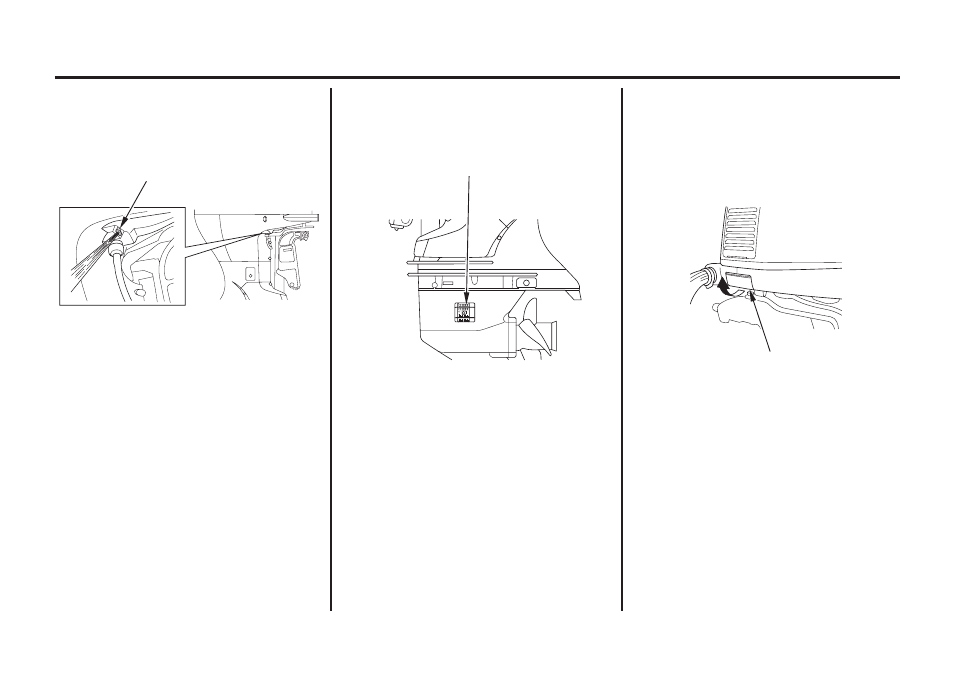

КОНТРОЛЬНОЕ ОТВЕРСТИЕ
СИСТЕМЫ ВОДЯНОГО ОХЛАЖДЕНИЯ
ВХОДНОЕ ОТВЕРСТИЕ СИСТЕМЫ
ВОДЯНОГО ОХЛАЖДЕНИЯ
(на каждой стороне)
ФИКСАТОР КОЖУХА ДВИГАТЕЛЯ
