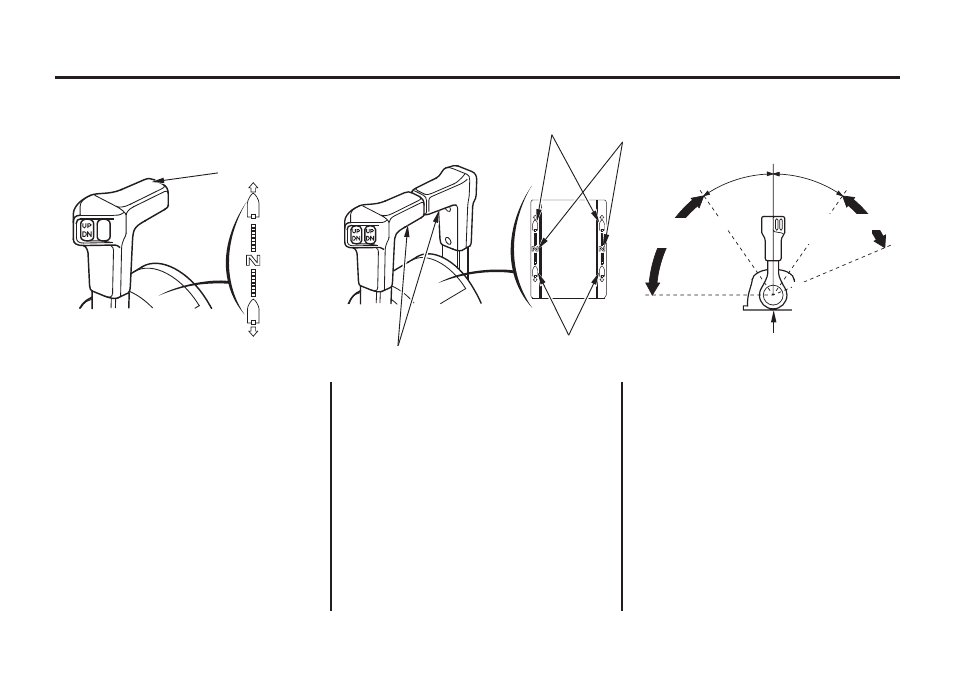

РЫЧАГ ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ (модификация R3)
ОДИНОЧНОГО ТИПА
Рычаг дистанционного управления
предназначен для переключения муфты
реверса (передний и задний ход,
нейтраль) и управления частотой
вращения двигателя.
СДВОЕННОГО ТИПА
ПЕРЕДНИЙ ХОД:
При перемещении рычага в положение
ПЕРЕДНИЙ ХОД (примерно на угол 35
градусов вперед от нейтрального
положения) включается передача
переднего хода. При дальнейшем
перемещении рычага в том же
направлении происходит увеличение
степени открытия дроссельной заслонки
и увеличение скорости движения лодки
передним ходом.
НЕЙТРАЛЬ:
Двигатель отключен от гребного винта.
ЗАДНИЙ ХОД:
При перемещении рычага в положение
ЗАДНИЙ ХОД (примерно на угол 35
градусов назад от нейтрального
положения) включается передача
заднего хода. При дальнейшем
перемещении рычага в том же
направлении происходит увеличение
степени открытия дроссельной заслонки
и увеличение скорости движения лодки
задним ходом.
ОРГАНЫ УПРАВЛЕНИЯ И КОНТРОЛЬНО ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ
16
THROT
E
OP N
TH
TTL
O E
G
MI IMUM
MI IMUM
МИНИМАЛЬНАЯ
СКОРОСТЬ
МИНИМАЛЬНАЯ
СКОРОСТЬ
МАКСИМАЛЬНАЯ
СКОРОСТЬ
МАКСИМАЛЬНАЯ
СКОРОСТЬ
НЕЙТРАЛЬ
ПЕРЕДНИЙ ХОД
ЗАДНИЙ ХОД
РЫЧАГ ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
ПЕРЕДНИЙ ХОД
НЕЙТРАЛЬ
ЗАДНИЙ ХОД
РЫЧАГ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
ЗАДНИЙ ХОД
ПЕРЕДНИЙ ХОД
НЕЙТРАЛЬ
РЫЧАГ ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
35°
35°
