5.4.4.
Регулировка соотношения воздух/газ

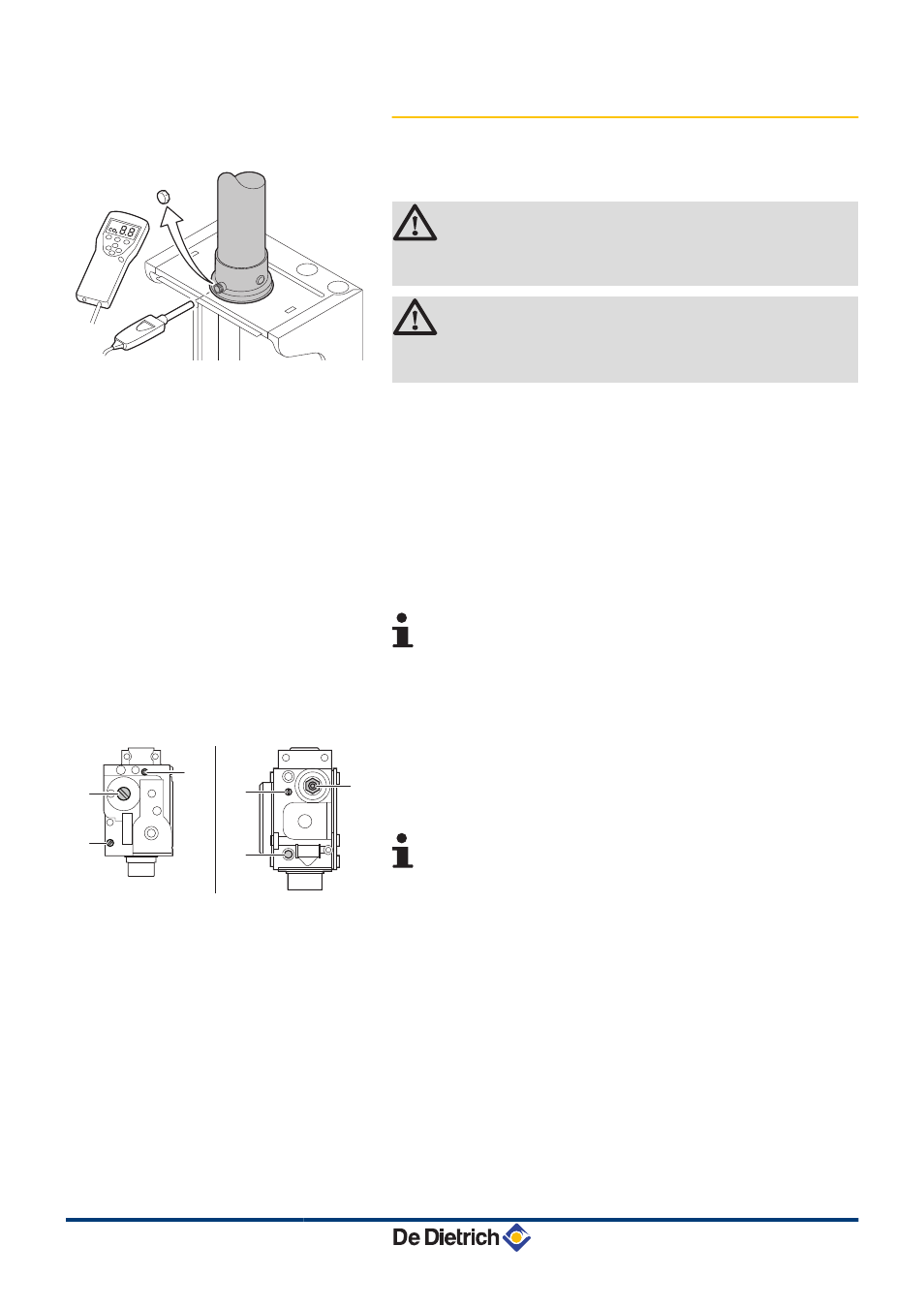

1. Отвернуть заглушку отбора проб дымовых газов.
2. Вставить зонд газоанализатора в измерительное отверстие.
ПРЕДУПРЕЖДЕНИЕ
Необходимо тщательно закрыть отверстие вокруг
датчика во время измерения.
ВНИМАНИЕ
Газоанализатор должен иметь точность не менее
±0,25% O
2
.
n Вывести котел в режим большой скорости
1. В течение 3 с удерживать нажатой клавишу B. Индикатор
состояния клавиши B горит оранжевым и мигает зелёным;
Задан режим работы с минимальной мощностью.
2. Снова нажать 2 раза на клавишу B. Индикатор состояния
клавиши B горит оранжевым и кратковременно 2 раза
гаснет; Максимальная мощность настроена.
4
В режим максимальной мощности можно перейти
только из режима минимальной мощности.
4
Газовый блок котла может быть 2 разных
моделей. См. схему для определения
расположения регулировочного винта A для
максимальной мощности.
3. Настроить на номинальное значение процентное содержание
O
2
для используемого типа газа. Значение всегда должно
находиться в пределах диапазона от самых высоких до самых
низких настроек. См. таблицу и график настройки.
4
Если процентное содержание O
2
слишком низкое,
то для его увеличения поворачивать винт A по
часовой стрелке.
4
Если процентное содержание O
2
слишком
высокое, то для его уменьшения поворачивать
винт A против часовой стрелки.
T003127-B
R000402-A
A
B
C
A
C
B
5. Ввод в эксплуатацию
PMC-M 24 PMC-M 24/28 MI PMC-M 30/35 MI PMC-M 34/39 MI
