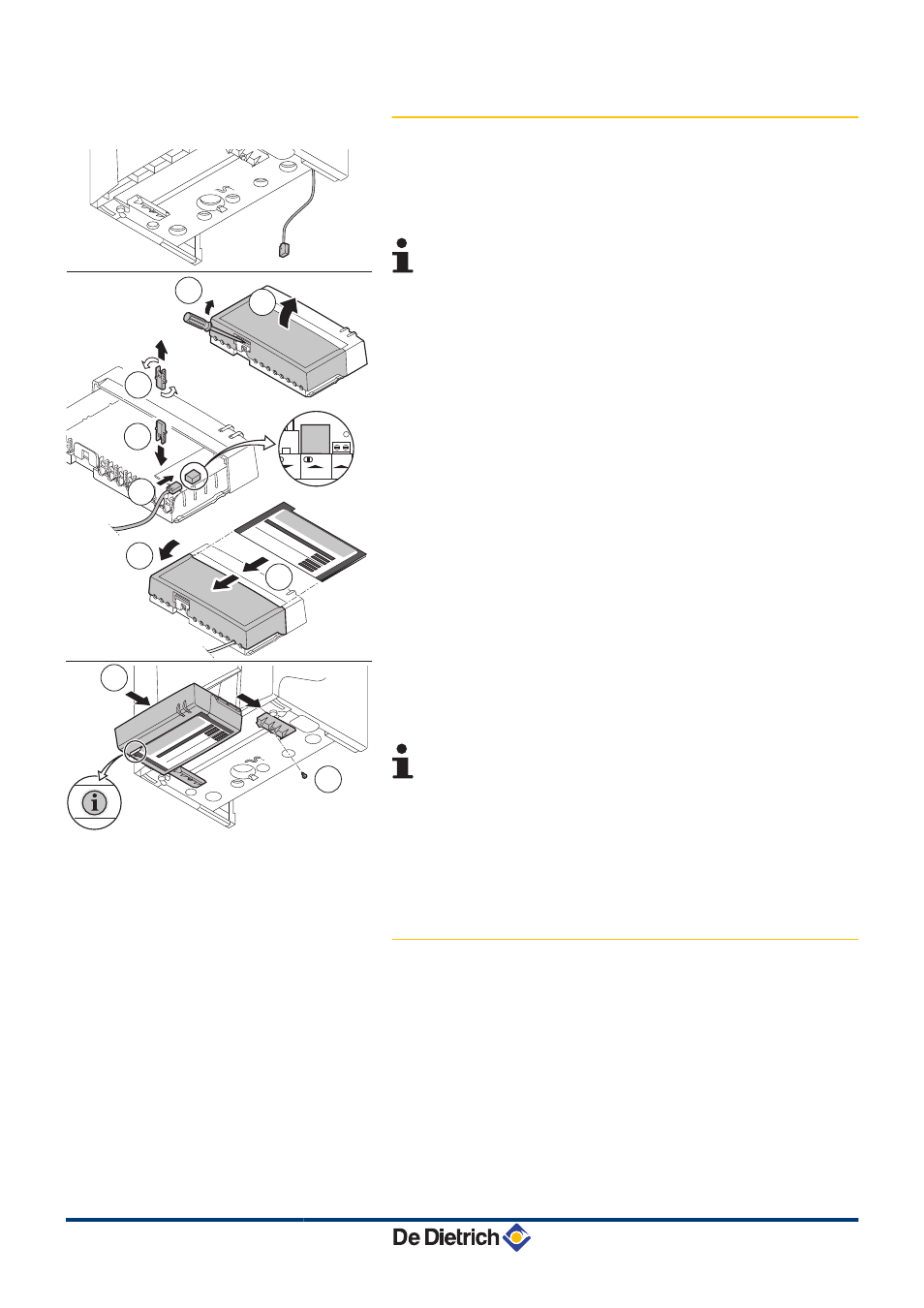

4.8.5. Доступ к клеммной колодке
Соединительный блок входит в комплект заводской поставки
котла. Соединительный блок необходимо подключить к
электронной плате управления при помощи поставляемого
кабеля. Для этого выполнить следующие операции :
Под котлом проходит кабель с разъемом для
подключения блока управления.
1. При помощи отвёртки аккуратно отщёлкнуть крышку сзади
соединительного блока.
2. Открыть крышку соединительного блока.
3. Вынуть кабельный зажим. Повернуть кабельный зажим.
4. Вставить ответную часть кабеля в разъём HMI платы
соединительного блока.
5. Защёлкнуть кабельный зажим.
6. Подсоединить необходимые внешние системы
регулирования к другим разъёмам. Для этого выполнить
следующие операции :
- Вынуть кабельный зажим.
- Повернуть кабельный зажим.
- Установить кабель под кабельный зажим.
- Защёлкнуть кабельный зажим.
- Закрыть соединительный блок и проверить, что он хорошо
защёлкнут.
7. Установить краткую инструкцию по эксплуатации в
направляющие в верхней части соединительного блока.
8. После окончания всех подключений вставить
соединительный блок в направляющие под котлом.
9. Закрепить соединительный блок при помощи винта из краткой
инструкции.
Соединительный блок также можно установить на
стене. Для этого на задней части соединительного
блока есть отверстия. Соединительный блок
необходимо привинтить к стене в предусмотренных
для этого метсах.
Возможности подключения платы описаны в следующих
разделах.
4.8.6. Возможности подключения
К плате управления можно подключить различные термостаты и
системы регулирования :
R000411-B
8
9
7
6
4
SCU HMI OT
On/of BUS BUS
5
3
2
1
4. Установка PMC-M 24 PMC-M 24/28 MI PMC-M 30/35 MI PMC-M 34/39 MI
30 040613 - 7602057-04
