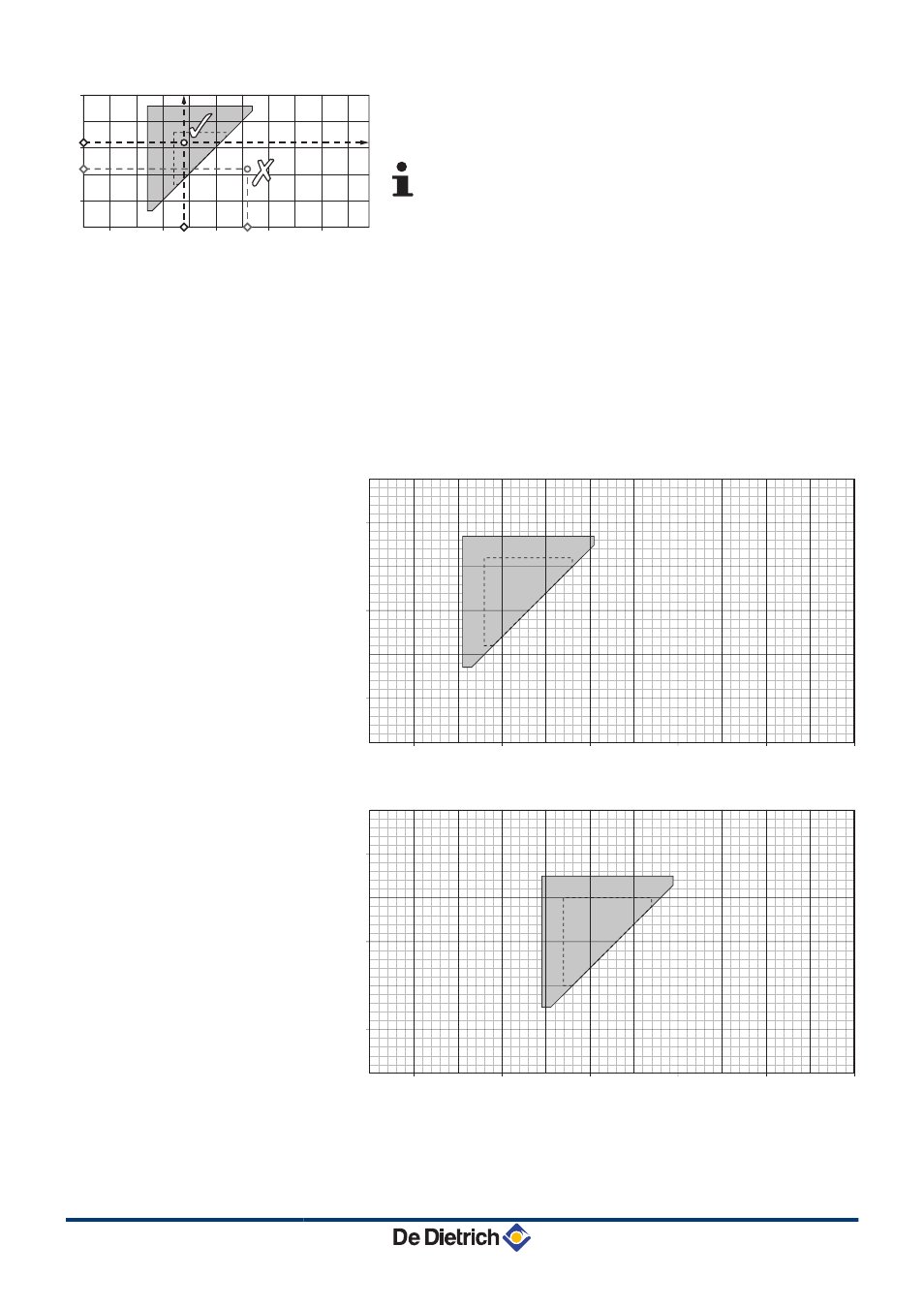

3. Теперь определить точку пересечения между измеренными

значениями для максимальной мощности и для минимальной

мощности : См. пример на графике.

X

= Контрольные значения O

2

для максимальной

мощности (%)
Y

= Контрольные значения O

2

для минимальной

мощности (%)

Если точка пересечения находится внутри серой контрольной

зоны, то соотношение газ/воздух настроено правильно.

Если точка пересечения находится вне серой контрольной

зоны, то соотношение газ/воздух необходимо

перенастроить. Корректировка соотношения газ/воздух.
¼См. раздел : "Регулировка соотношения воздух/газ",

Страница 46 .

4. Для возврата в обычный режим работы котла быстро нажать

на клавишу RESET.

Контрольный график G20 (Газ H)

R000499-A

Y

X

8

7

6

5

4

3

4

5

6

Контрольный график G31 (Пропан)

R000500-A

Y

X

8

7

6

5

4

3

5

6

7

R000497-A

Y

X

7

6

5

4

3

4

5

6

PMC-M 24 PMC-M 24/28 MI PMC-M 30/35 MI PMC-M 34/39 MI

5. Ввод в эксплуатацию

040613 - 7602057-04

45
