Нагрев воды для отопления или ГВС уже включен по
умолчанию. Если сигнал 10-230 V подключен к
разъёмам, то система регулирования учитывает
состояние контакта для управления режимами
отопления и ГВС. Если электрическое питание котла
отключено, то состояние входа CH и DHW становится
равным заводской настройке (= включено). Проверить,
что это то значение, которое Вам необходимо.

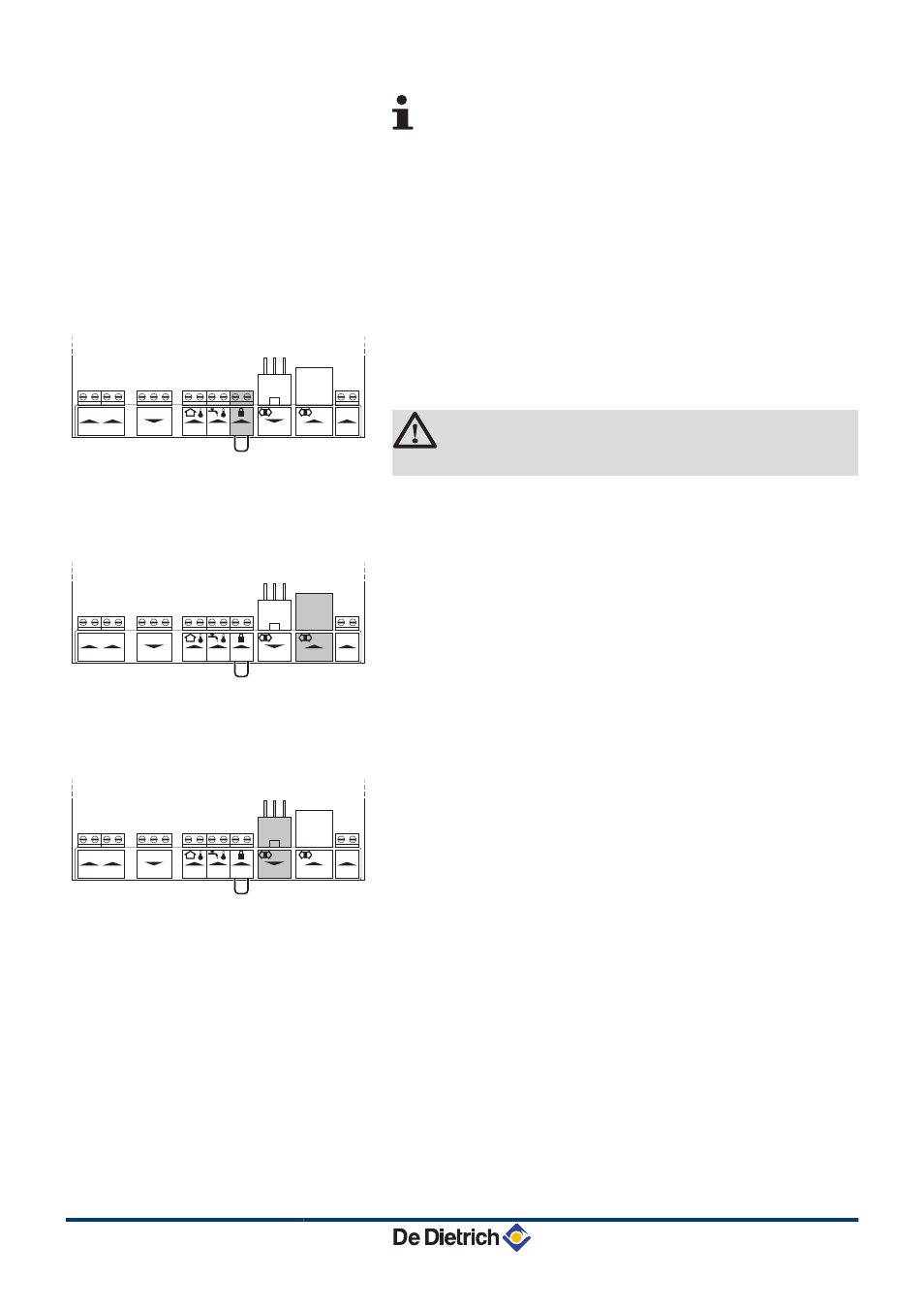

n Вход блокировки
На разъём BL можно подключить, например, внешнее реле
давления газа или защитный термостат для напольного
отопления. Это подключение заменяет перемычку на разъёме
BL
.
ВНИМАНИЕ
Подключение должно быть беспотенциальным.
n Подключение панели управления
панель управления котла подключена к разъёму BUS HMI.
¼См. раздел : "Доступ к клеммной колодке", Страница 30
n Подключение электронных плат дополнительного
оборудования
Для связи с электронными платами дополнительного
оборудования используется разъём BUS SCU. Эти платы
используются для различного дополнительного оборудования.
Для установки дополнительного оборудования см. инструкцию
по монтажу, поставляемую с ним.
R000455-A
1
2
3
4
5
6
3
4
1
2
1
2
1
2
3
On/off
OT
Enable
+
-
+
-
CH
DHW
Status
Nc C No
Tout Tdhw BL
SCU
BUS
BUS
HMI
R000448-A
1
2
3
4
5
6
3
4
1
2
1
2
1
2
3
On/off
OT
Enable
+
-
+
-
CH
DHW
Status
Nc C No
Tout Tdhw BL
SCU
BUS
BUS
HMI
R000449-A
1
2
3
4
5
6
3
4
1
2
1
2
1
2
3
On/off
OT
Enable
+
-
+
-
CH
DHW
Status
Nc C No
Tout Tdhw BL
SCU
BUS
BUS
HMI
4. Установка
PMC-M 24 PMC-M 24/28 MI PMC-M 30/35 MI PMC-M 34/39 MI
