Страница 23

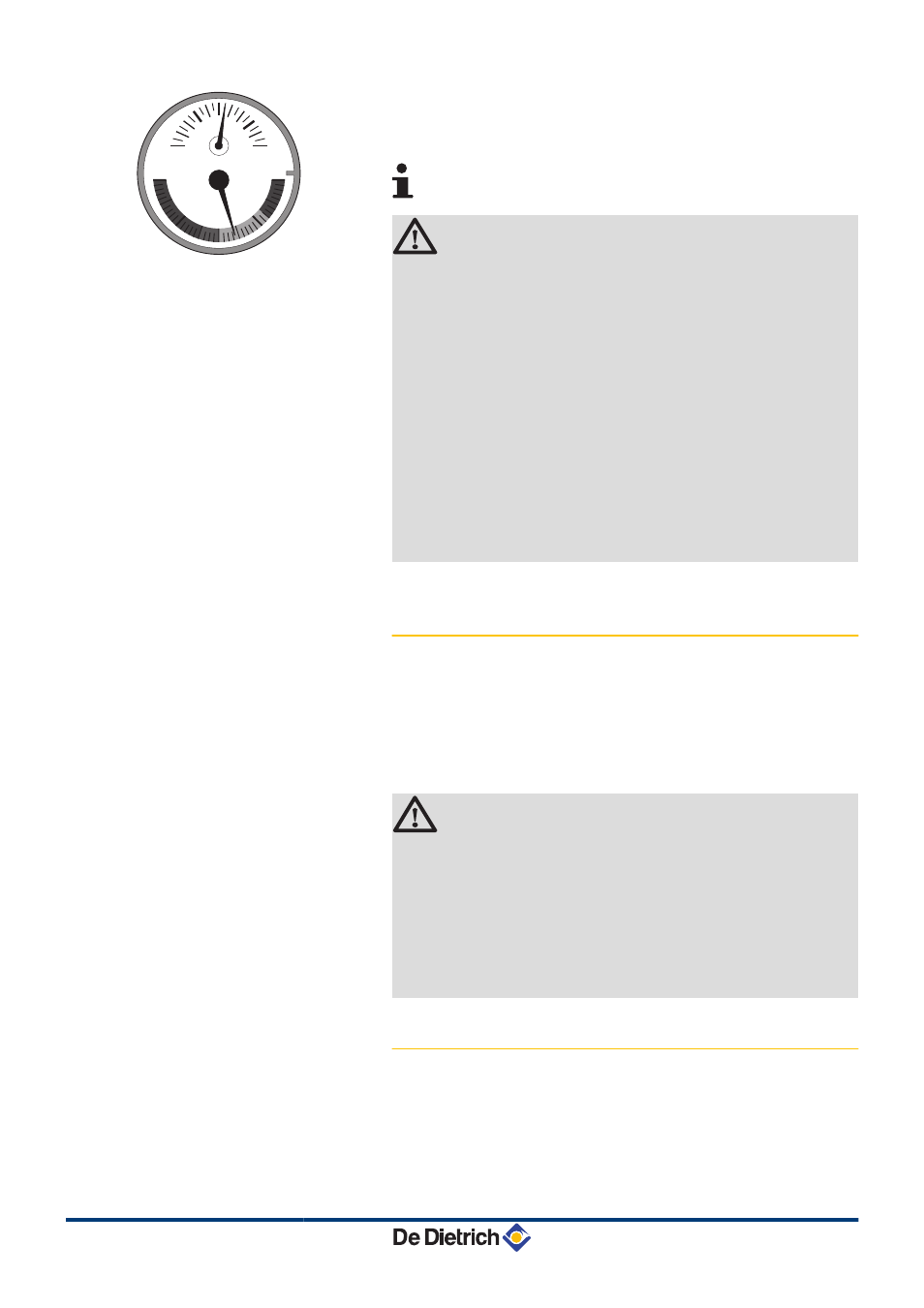

4. На подсоединении подающей линии отопления установить
поставляемый термоманометр. Расстояние от котла до
термоманометра не должно превышать 0,5 м.
Предохранительный клапан установлен на заводе на
подающей линии отопления.
ВНИМАНИЕ
4
Трубопровод отопления должен быть выполнен
согласно соответствующим нормам.
4
Отводящий трубопровод предохранительного
клапана не должен быть паяным.
4
Выполнять возможные сварные работы на
значительном расстоянии от котла или же до
установки котла.
4
Во время установки запорных кранов установить
кран для заполнения и слива, расширительный
бак и термоманометр между запорным краном и
котлом.
4
Установить отводящий трубопровод к отводу
предохранительного клапана ê. Вставить
поставляемый гибкий шланг в отводящий
трубопровод
4.5.4.
Гидравлическое подключение контура
горячей санитарно-технической воды
1. Подключить подводящий трубопровод холодной санитарно-
технической воды на фитинг холодной санитарно-
технической воды k.
2. Подключить уходящий трубопровод горячей санитарно-
технической воды на горячей холодной санитарно-
технической воды m.
ВНИМАНИЕ
4
Трубопроводы с водой должны быть подключены
согласно действующим нормам.
4
Выполнять возможные сварные работы на
значительном расстоянии от котла или же до
установки котла.
4
В случае использования пластиковых труб
следовать указаниям (по подключению)
производителя.
4.5.5.
Подключение расширительного бака
На заводе в котел установлен расширительный бак объемом 8
л.
R000440-A
4
20
120
50
100
°C
bar
0
3
1
2
PMC-M 24 PMC-M 24/28 MI PMC-M 30/35 MI PMC-M 34/39 MI
4. Установка
040613 - 7602057-04
