3 Техническое описание
3.1
Общее описание
Газовые настенные конденсационные котлы
4
Высокоэффективное отопление.
4
Низкие выбросы загрязняющих веществ.
4
Отвод продуктов сгорания : подсоединение коаксиального
дымохода, дымовой трубы, переходника на 2 потока или 3СЕ
(герметичный коллективный трубопровод).
4
PMC-M 24
: Только отопление (Возможность производства
горячей санитарно-технической воды при помощи отдельно
установленного емкостного водонагревателя).
4
PMC-M 24/28 MI - 30/35 MI - 34/39 MI
: Отопление и горячее
водоснабжение.

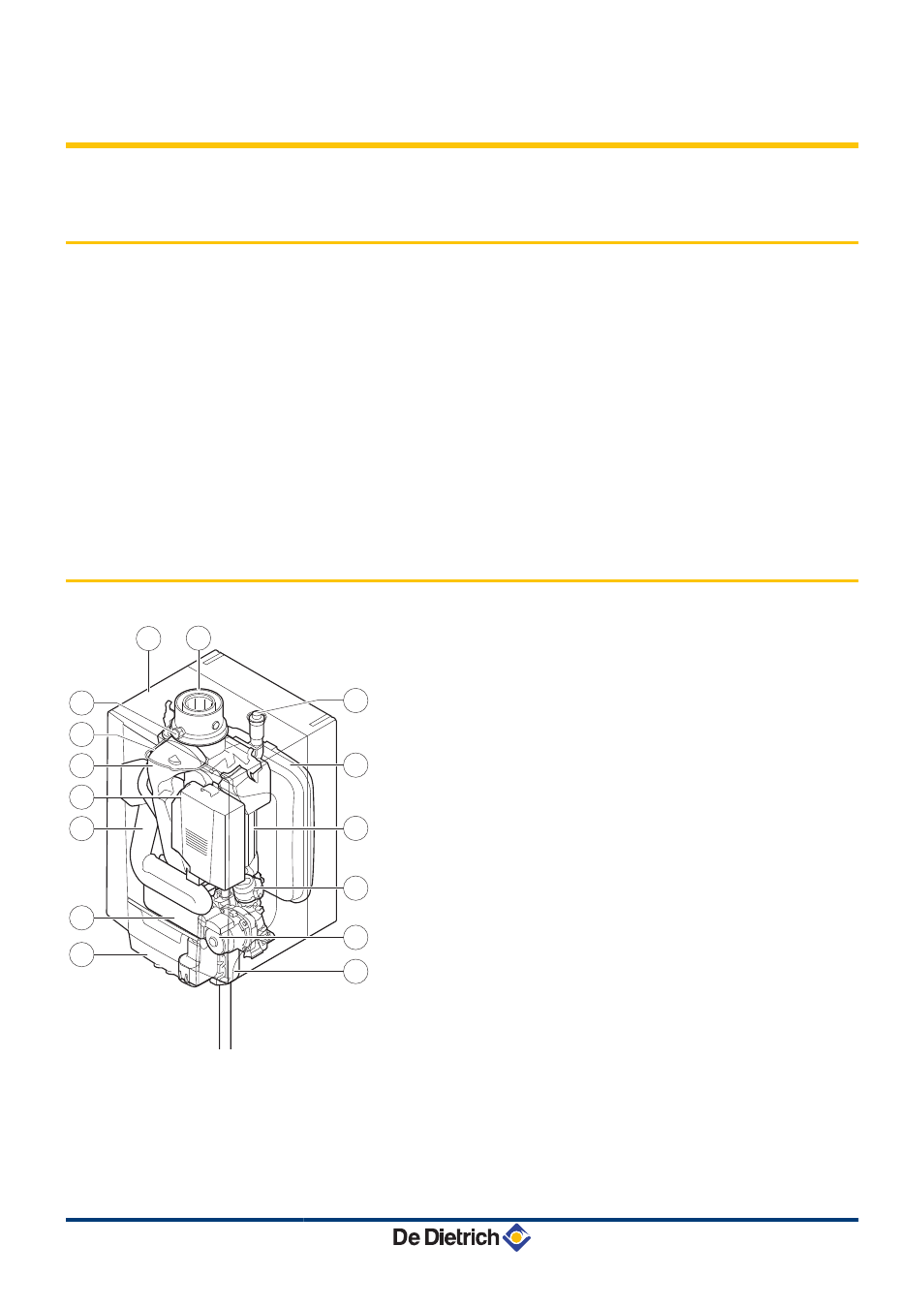

3.2
Основные компоненты
1
Коаксиальный дымоход/Подача воздуха
2
Обшивка/воздухозаборник
3
Отвод для измерения чистоты сгорания
4
Электрод розжига/ионизации
5
Труба отвода продуктов сгорания
6
Газовый / воздушный тракт со встроенным
вентилятором, газовым блоком и электронной платой
системы регулирования
7
Шумоглушитель забора воздуха
8
Пластинчатый теплообменник (ГВС) (Только для
моделей с ГВС)
9
Соединительный блок
10
Сифон
11
Циркуляционный насос
12
Трехходовой клапан
13
Теплообменник (Центральное отопление)
14
Расширительный бак
15
Автоматический воздухоотводчик
T004783-A
3
5
6
7
9
8
13
12
14
15
11
10
1
2
4
PMC-M 24 PMC-M 24/28 MI PMC-M 30/35 MI PMC-M 34/39 MI
3. Техническое описание
040613 - 7602057-04
