5.4.3.

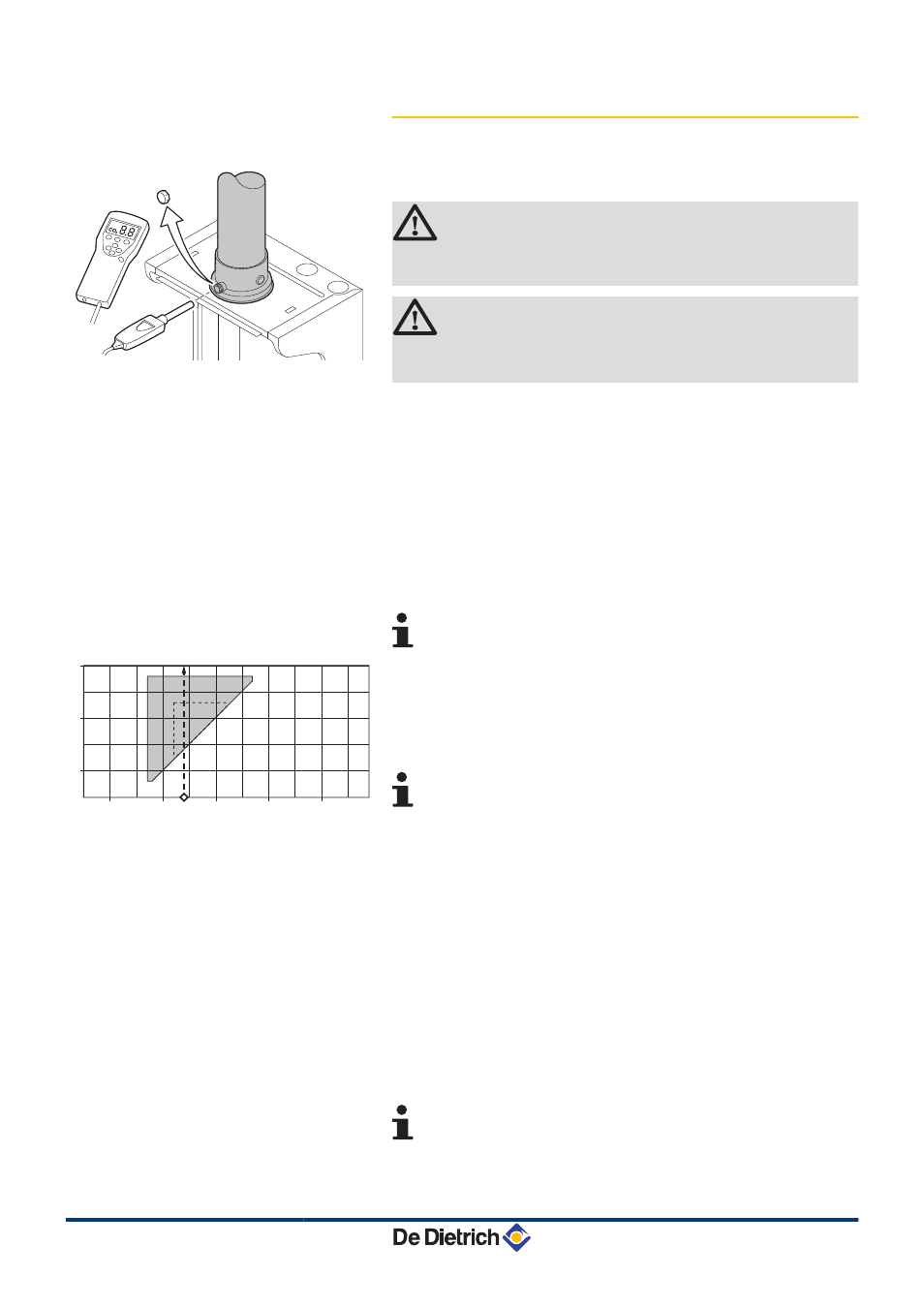

Проверка сгорания
1. Отвернуть заглушку отбора проб дымовых газов.
2. Вставить зонд газоанализатора в измерительное отверстие.
ПРЕДУПРЕЖДЕНИЕ
Необходимо тщательно закрыть отверстие вокруг
датчика во время измерения.
ВНИМАНИЕ
Газоанализатор должен иметь точность не менее
±0,25% O
2
.
n Вывести котел в режим большой скорости
1. В течение 3 с удерживать нажатой клавишу B. Индикатор
состояния клавиши B горит оранжевым и мигает зелёным;
Задан режим работы с минимальной мощностью.
2. Снова нажать 2 раза на клавишу B. Индикатор состояния
клавиши B горит оранжевым и кратковременно 2 раза
гаснет; Максимальная мощность настроена.
В режим максимальной мощности можно перейти
только из режима минимальной мощности.
3. Измерить процентное содержание O
2
в дымовых газах
(Снятая передняя часть обшивки). Отметить это значение на
оси Х контрольного графика для используемого типа газа.
Через эту точку провести вертикальную линию. См. пример на
графике.
X
= Контрольные значения O
2
для максимальной
мощности (%)
Y
= Контрольные значения O
2
для минимальной
мощности (%)
n Вывести котел в режим минимальной мощности
1. В течение 3 с удерживать нажатой клавишу B. Индикатор
состояния клавиши B горит оранжевым и мигает зелёным;
Задан режим работы с минимальной мощностью.
2. Измерить процентное содержание O
2
в дымовых газах
(Снятая передняя часть обшивки). Отметить это значение на
оси Y контрольного графика для используемого типа газа. Из
этой точки провести прямую горизонтальную линию.
Дополнительные графики управления можно найти в
приложении : ¼См. главу : "* 1 контрольные
графики для настройки максимальной мощности и
минимальной мощности", Страница 78
T003127-B
R000517-A
Y
X
7
6
5
4
3
4
5
6
5. Ввод в эксплуатацию
PMC-M 24 PMC-M 24/28 MI PMC-M 30/35 MI PMC-M 34/39 MI
