Если объем воды более 100 литров или если статическая высота
системы превышает 5 метров, то должен быть установлен
дополнительный расширительный бак. См. таблицу ниже для
определения необходимого расширительного бака для
установки.
Таблица действительна для следующих условий :
4
Предохранительный клапан 3 бар
4
Средняя температура воды : 70 °C
Температура подающей линии : 80 °C
Температура обратной линии : 60 °C
4
Давление заполнения системы отопления меньше или равно
начальному давлению в расширительном баке
Начальное давление
расширительного бака
Объем расширительного бака в зависимости от объема установки (в литрах)
100
125
150
175
200
250
300
> 300
0.5 бар (*2 MPа)
4,8
6,0
7,2
8,4
9,6
12,0
14,4
Объем установки x 0,048
1 бар (*2 MPа)
8,0
(1)
10,0
12,0
14,0
16,0
20,0
24,0
Объем установки x 0,080
1.5 бар (*2 MPа)
13,3
16,6
20,0
23,3
26,6
33,3
39,9
Объем установкиx 0,133
(1) Заводская конфигурация
4.5.6.

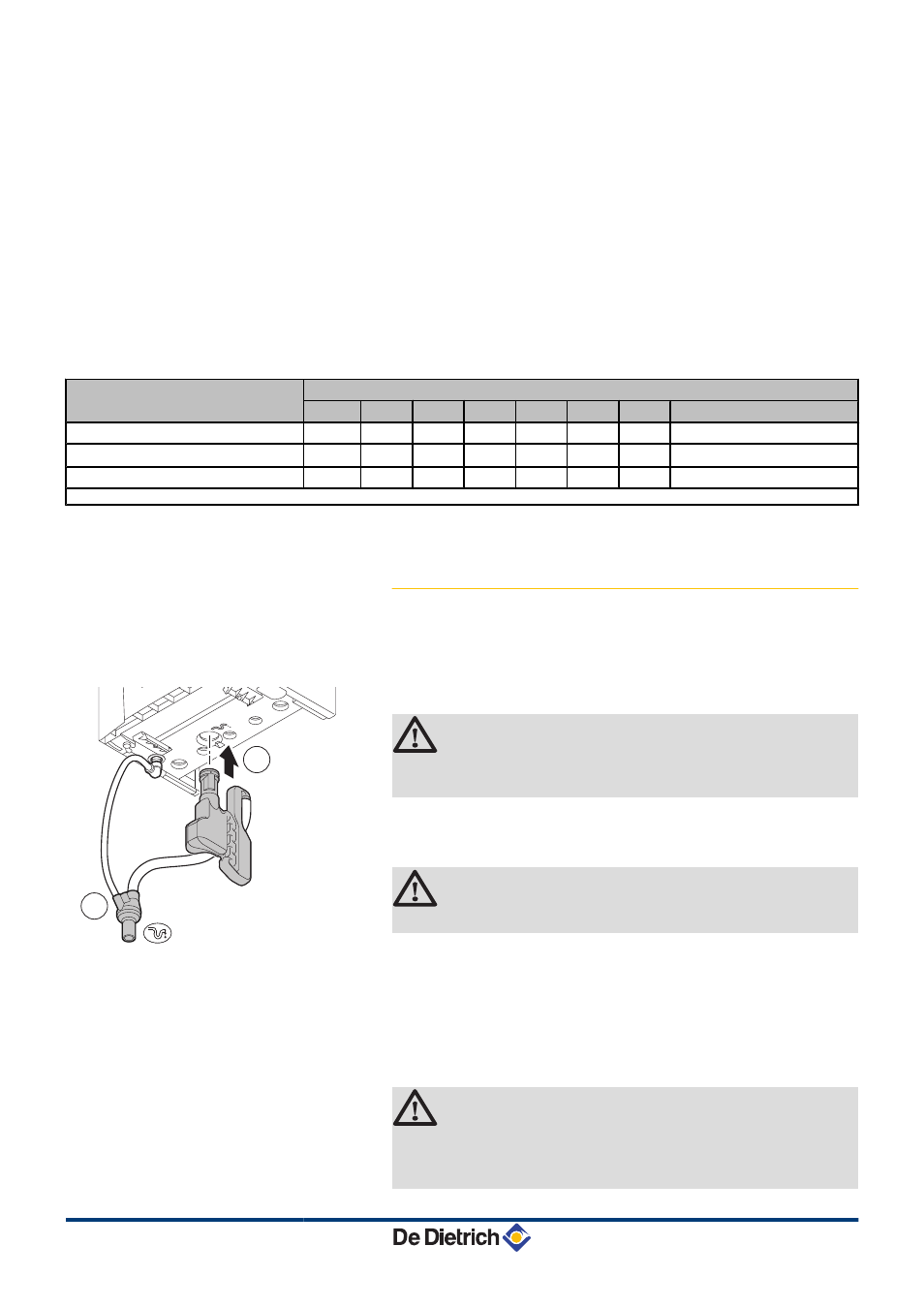

Подсоединение трубопровода отвода
конденсата
Сифон входит в комплект заводской поставки котла (С гибким
отводящим шлангом). Установить эти детали под котлом. Для
этого выполнить следующие операции :
1. Заполнить сифон водой до отметки.
ВНИМАНИЕ
Перед запуском котла заполнить сифон водой, чтобы
предотвратить выход дымовых газов в помещение.
2. Сильно вставить сифон в соответствующее отверстие j
под котлом. При установке сифона должен быть слышен
щелчок.
ВНИМАНИЕ
Проверить, что сифон хорошо закреплён на котле.
3. Установить пластиковый трубопровод отвода конденсата
диаметром Ø 32 mm или более, ведущий в канализацию.
4. Закрепить сливной коллектор.
5. Подсоединить к нему гибкие отводящие шланги сифона j
и предохранительного клапана ê.
6. Установить уловитель запахов или сифон на сливном
трубопроводе.
ВНИМАНИЕ
Не выполнять неразъемных соединений ввиду
операций по техническому обслуживанию для
сифона.
R000477-A
5
2
4. Установка
PMC-M 24 PMC-M 24/28 MI PMC-M 30/35 MI PMC-M 34/39 MI
