Страница 37: 9 электрическая схема
4.9

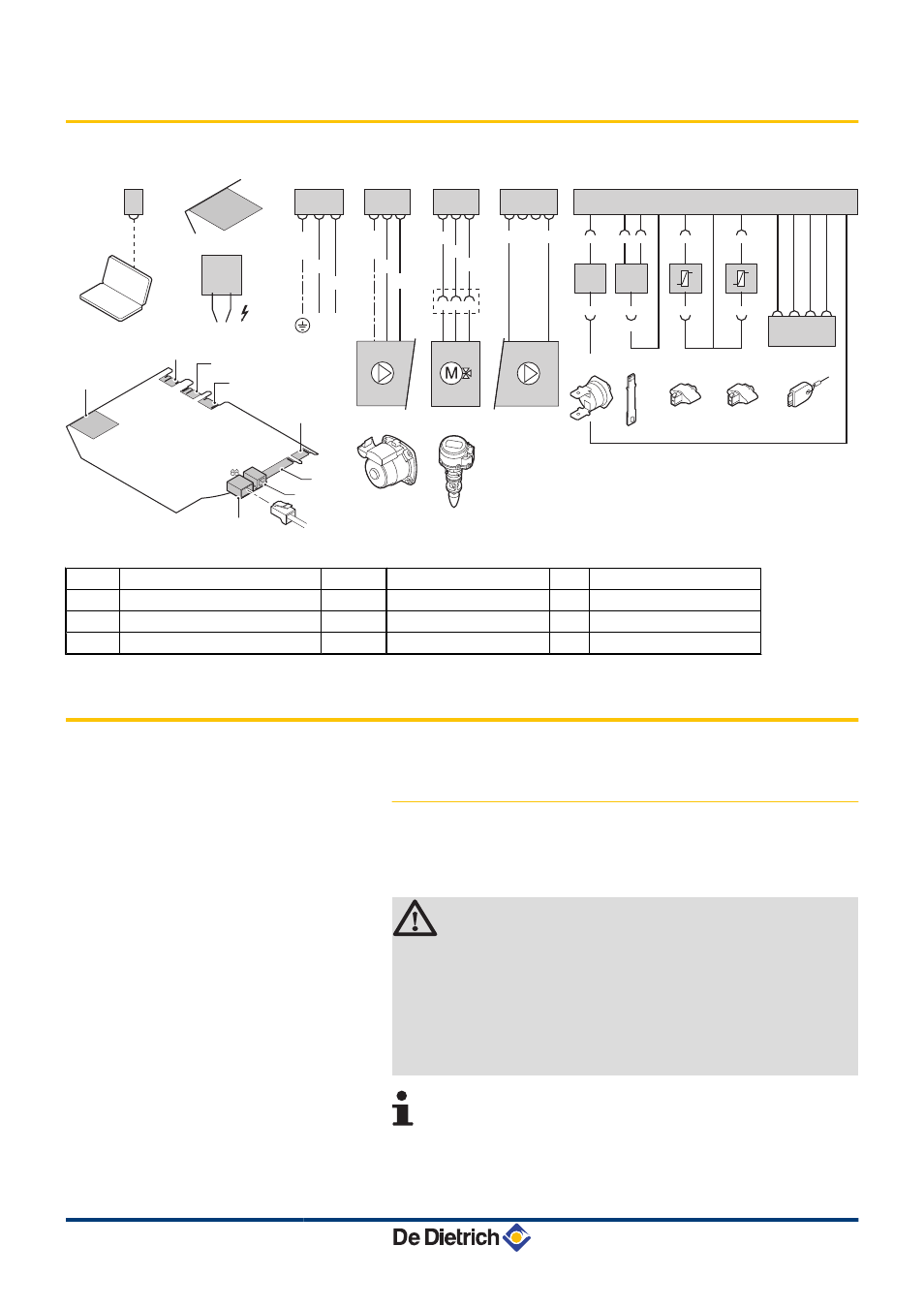

Электрическая схема
R000291-A
P
230V, 50Hz
L N
MAINS
1
3
2
BR
BL
GN/
YW
PC
RS232
1
2
1
2
1
2
2
3 1
PSU
TA
TR
FS
HL
6
7
8
9 10 11 12 13
1
2 3
5
SENSORS
E
IT
IT
HMI
MAINS
SENSORS
PUMP PWM
PUMP
3WV
RS232
PUMP
PUMP A
1 2 3
BK
BL
GN/
YW
3WV
3WV
1 2 3
BK
BL
BR
1 3 2
PUMP
1 2 3 4
BK
BK
PWM
PUMP
RS232
Подключение к ПК
PUMP A
Циркуляционный насос TR
Датчик обратной линии
IT
Трансформатор розжига
3WV
Трехходовой клапан
TA
Датчик подающей линии
E
Электрод розжига/ионизации HL
Защитный термостат
PSU
Хранение параметров
P
Электропитание
FS
Датчик протока
HMI
Соединительный блок
4.10 Заполнение установки
4.10.1.
Водоподготовка
Во многих случаях котел и отопительная установка могут быть
заполнены обычной водопроводной водой и водоподготовка не
потребуется.
ПРЕДУПРЕЖДЕНИЕ
Проконсультироваться со специалистом по
водоподготовке по поводу добавления химических
реагентов в воду для системы отопления. Например :
антифриз, умягчитель воды, средство для увеличения
или уменьшения рН, химические добавки и/или
ингибиторы. Они могут вызвать неисправности котла
и повредить теплообменник.
Установку центрального отопления промыть, по
меньшей мере, 3-кратным объемом воды. Контур ГВС
промыть, по меньшей мере, с 20-кратным объемом
воды.
PMC-M 24 PMC-M 24/28 MI PMC-M 30/35 MI PMC-M 34/39 MI
4. Установка
040613 - 7602057-04
