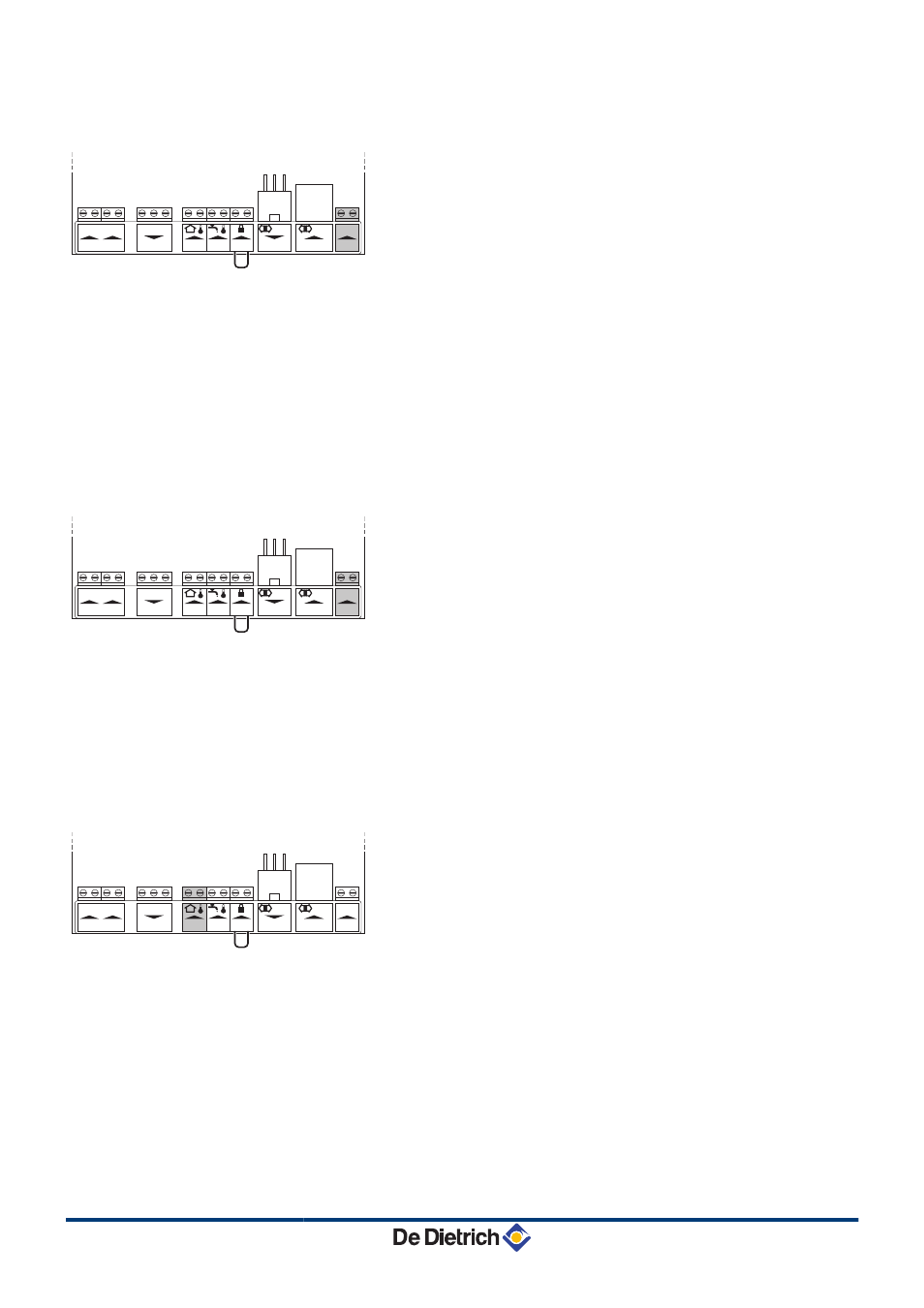

n Подключение модулирующего регулятора
Котёл оснащен стандартной версией подключения OpenTherm.
Это обеспечивает прямое подключение (без переходников)
модулирующих систем регулирования OpenTherm. Тем не
менее, котёл также совместим с OpenTherm Smart Power.
4
Установить регулятор в пилотном помещении (в общем
случае, это основная жилая комната). Это может быть
регулятор комнатной температуры или регулятор с
компенсацией по комнатной температуре.
4
Подключить двухпроводный кабель к зажимам On/off-OT
клеммного разъёма.
4
Также котёл может работать без контроллера. Для этого
подключить поставляемую перемычку к зажимам On/off-OT
разъёма.
n Подключение термостата Вкл./Выкл.
Котёл совместим с 2-проводным комнатным термостатом Вкл./
Выкл. или с погодозависимой системой регулирования.
4
Установить регулятор в пилотном помещении (в общем
случае, это основная жилая комната). Это может быть
регулятор комнатной температуры или регулятор с
компенсацией по комнатной температуре.
4
Подключить 2-проводный комнатный термостат на зажимы
On/off-OT
клеммной колодки.
4
Также котёл может работать без контроллера. Для этого
подключить поставляемую перемычку к зажимам On/off-OT
разъёма.
n Подключение датчика наружной температуры
Датчик наружной температуры подключается на зажимы (Tout)
клеммной колодки. Если к котлу подключен термостат Вкл./
Выкл., то регулирование температуры будет осуществляться по
заданному значению внутренней отопительной кривой.
Также котёл может работать без контроллера. Для этого
подключить поставляемую перемычку к зажимам On/off-OT
разъёма. В этом случае регулирование температуры
осуществляется по заданному значению встроенной
отопительной кривой.
R000450-A
1
2
3
4
5
6
3
4
1
2
1
2
1
2
3
On/off
OT
Enable
+
-
+
-
CH
DHW
Status
Nc C No
Tout Tdhw BL
SCU
BUS
BUS
HMI
R000450-A
1
2
3
4
5
6
3
4
1
2
1
2
1
2
3
On/off
OT
Enable
+
-
+
-
CH
DHW
Status
Nc C No
Tout Tdhw BL
SCU
BUS
BUS
HMI
R000451-A
1
2
3
4
5
6
3
4
1
2
1
2
1
2
3
On/off
OT
Enable
+
-
+
-
CH
DHW
Status
Nc C No
Tout Tdhw BL
SCU
BUS
BUS
HMI
PMC-M 24 PMC-M 24/28 MI PMC-M 30/35 MI PMC-M 34/39 MI
4. Установка
040613 - 7602057-04
31
