Страница 26
ВНИМАНИЕ
4
Подключить газопровод в соответствии с
действующими нормами.
4
Выполнять возможные сварные работы на
значительном расстоянии от котла или же до
установки котла.
4
Убедиться, что нет пыли в газопроводе. Продуть
газопровод или вытряхнуть пыль из него до
монтажа.
4
Рекомендуется установить газовый фильтр на
газопроводе для предотвращения загрязнения
газового блока.
4.7

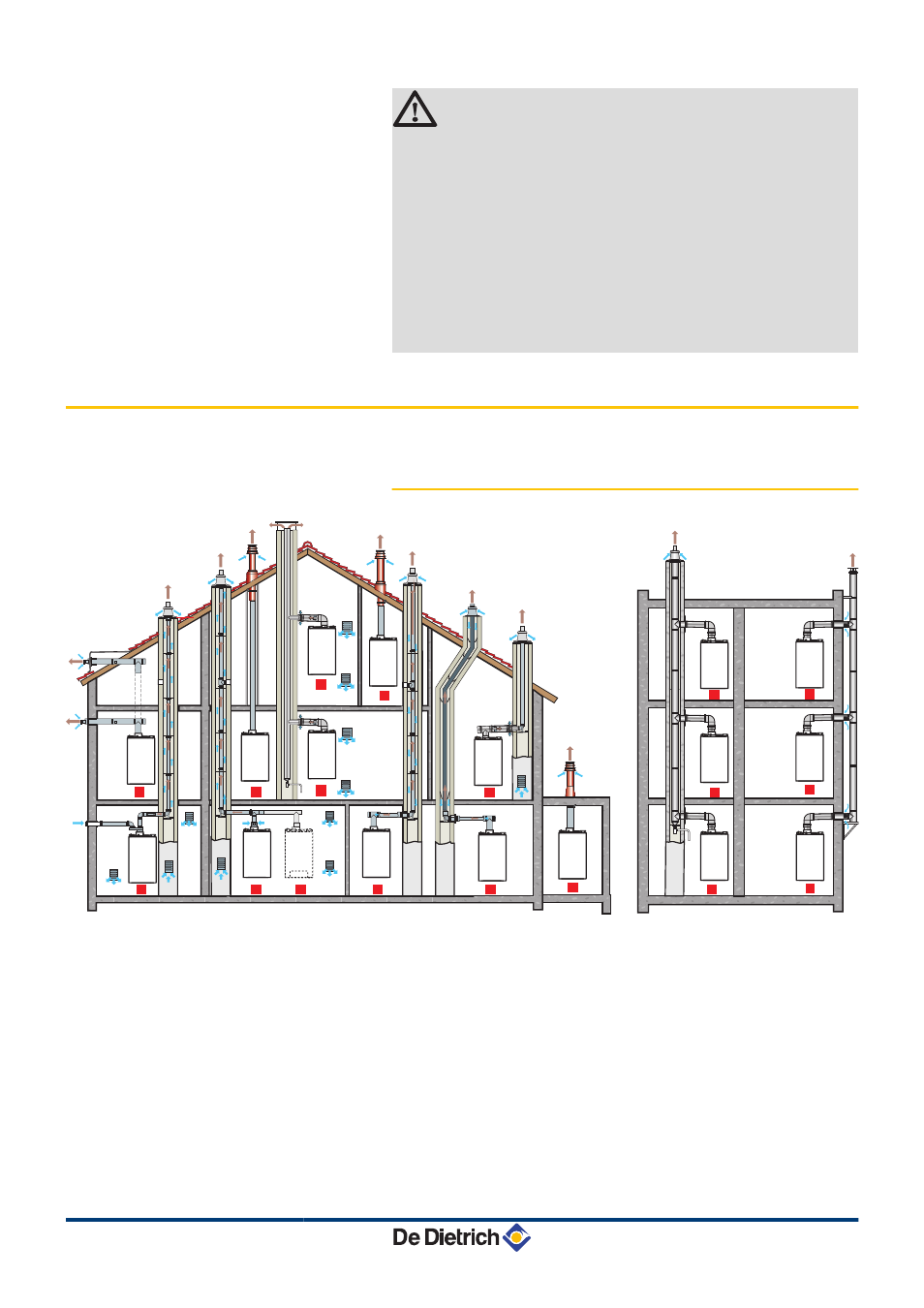

Подсоединения дымохода
4.7.1.
Классификация
9
4
2
2
2
4
4
3
6
8
5
5
5
7
7
7
C33(x)
C33(x)
C43(x)
C83(x)
C43(x)
C43(x)
C13(x)
C53
C83(x)
C83(x)
C33(x)
B23P
B23P
C93(x)
C93(x)
1
1
B33
B33
C002339-C
1
Конфигурация B
33
Подключение к коллективному дымоходу при помощи
коаксиального участка (обычный трубопровод в
дымоходе, воздух для горения забирается из
котельной)
Все элементы оборудования с избыточным
давлением должны быть снаружи окружены
воздухом.
2
Конфигурация B
23
- B
23P
Подключение к дымовой трубе при помощи набора
для подключения (обычный трубопровод в дымоходе,
воздух для горения забирается из котельной)
4. Установка
PMC-M 24 PMC-M 24/28 MI PMC-M 30/35 MI PMC-M 34/39 MI
24
040613 - 7602057-04
