3.3

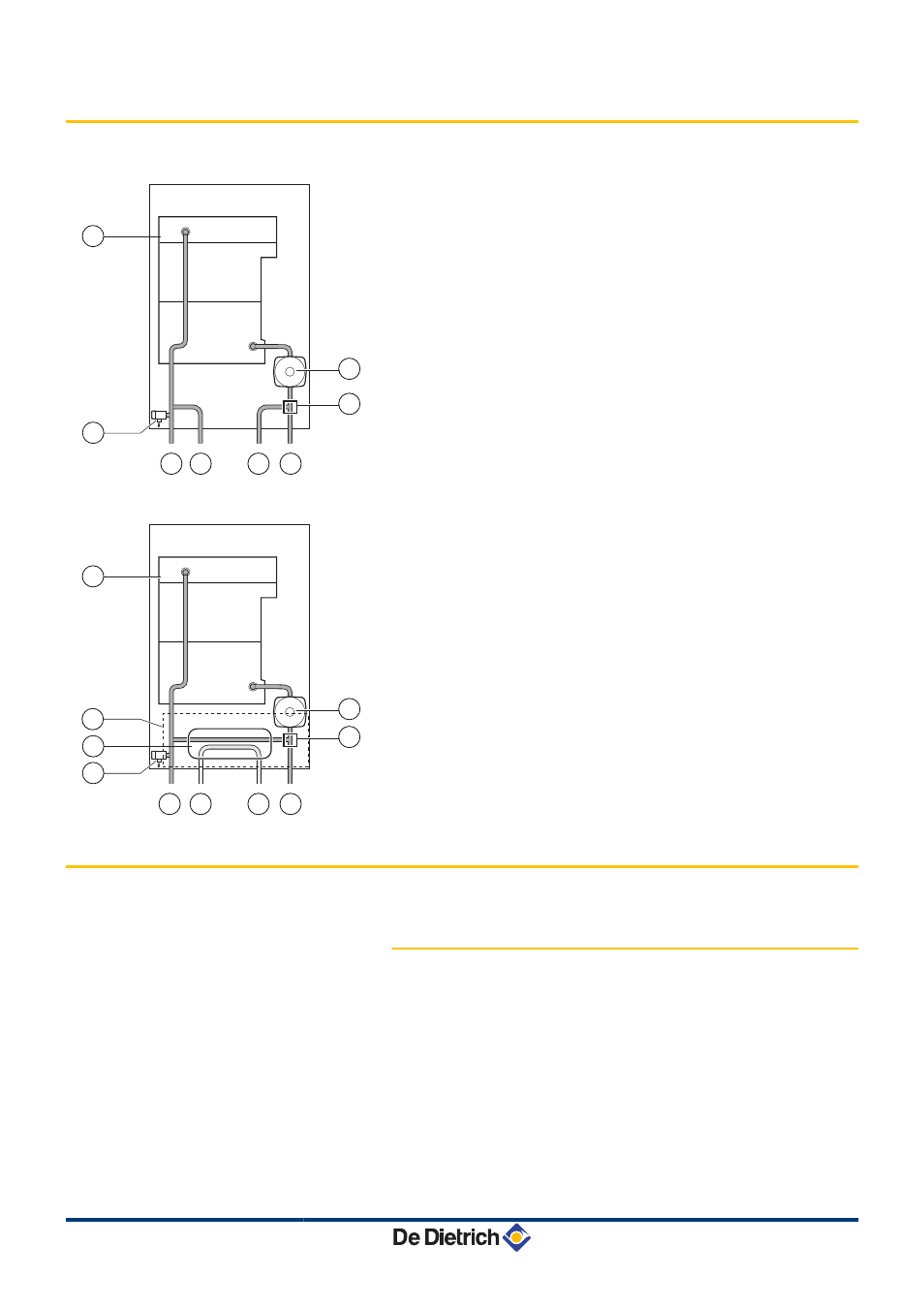

Принципиальная схема
PMC-M 24
1
Теплообменник (Центральное отопление)
2
Предохранительный клапан
3
Подающая линия отопления (Первичный контур)
4
Подающая линия отопления (Вторичный контур)
5
Обратная труба системы отопления (Вторичный
контур)
6
Обратная труба системы отопления (Первичный
контур)
7
Трехходовой клапан
8
Циркуляционный насос (Центральное отопление)
PMC-M 24/28 MI - 30/35 MI - 34/39 MI
1
Теплообменник (Центральное отопление)
2
Гидроблок
3
Пластинчатый теплообменник (ГВС)
4
Предохранительный клапан
5
Подающая линия отопления
6
Выход горячей санитарно-технической воды (ГВС)
7
Вход холодной санитарно-технической воды
8
Обратная труба системы отопления
9
Циркуляционный насос (Центральное отопление)
10
Трехходовой клапан
3.4
Принцип действия
3.4.1.
Регулировка температуры воды
В котле есть электронная система регулирования температуры
с датчиками подающей и обратной линии. Температура
подающей линии регулируется от 20°C до 90°C. Котёл
уменьшает свою мощность, когда достигнуто заданное значение
температуры подающей линии отопления. Температура
выключения = заданное значение температуры подающей линии
+ 5 °C.
T003806-A
3
4
5
6
1
2
8
7
T003393-D
5
6
7
8
1
2
3
4
10
9
3. Техническое описание
PMC-M 24 PMC-M 24/28 MI PMC-M 30/35 MI PMC-M 34/39 MI
12
040613 - 7602057-04
