N подключение датчика/термостата водонагревателя, N сообщения о работе и неисправности (status), N подключение контакта вкл./выкл. (enable) – Инструкция по эксплуатации DE DIETRICH PMC-M ... MI
Страница 35
4
Если наружная температура выше -10 °C (настроить при
помощи параметра p30), то циркуляционный насос
продолжает работать в течение небольшого времени, затем
останавливается.

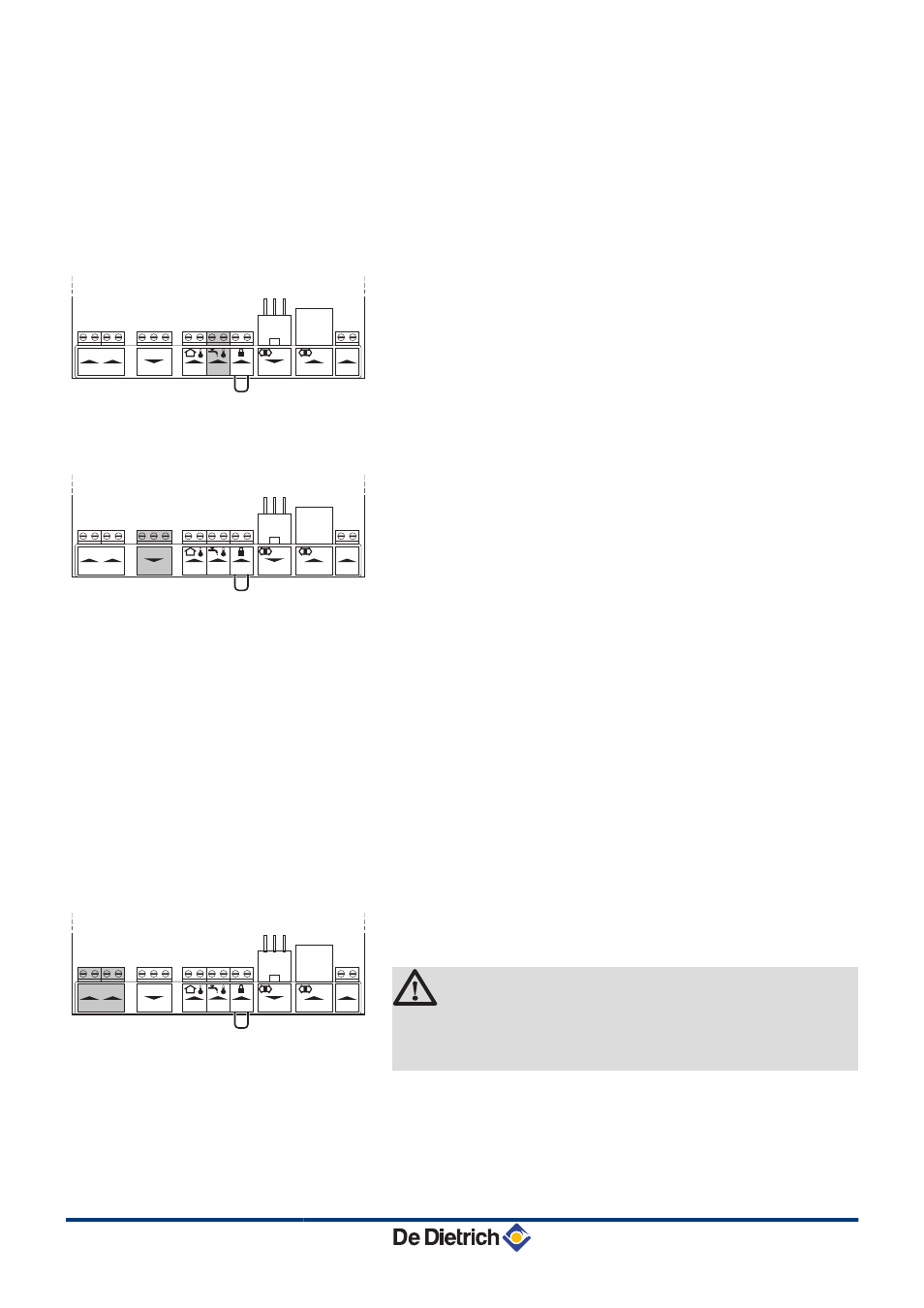

n Подключение датчика/термостата водонагревателя
Подключить датчик или термостат водонагревателя к зажимам
разъёма Tdhw клеммной колодки.
n Сообщения о работе и неисправности (Status)
Параметр p40 позволяет сделать выбор между сообщение о
работе и сообщением о неисправности.
4
Если котёл работает, то сообщение о работе можно передать
при помощи сухого контакта (максимум 230 VAC, 1 A) на
зажимах No и C клеммного разъёма.
4
Если котёл переходит в режим блокировки, то сообщение о
неисправности можно передать при помощи сухого контакта
(максимум 230 VAC, 1 A) на зажимах Nc и C клеммного
разъёма.
4
Внешний 3-ходовой клапан (230 VAC, 1 A) можно
использовать для подключения водонагревателя косвенного
нагрева. Использовать свободный разъём. Состояние покоя
3-ходового клапана можно задать при помощи параметра
p34
. Подключить 3-ходовой клапан следующим образом :
- Nc
= Центральное отопление
- No
= Горячая санитарно-техническая вода
- C
= Фаза
n Подключение контакта Вкл./Выкл. (Enable)
На разъёмы CH и DHW можно подключить сигнал 10-230 V для
включения или выключения нагрева воды для отопления или
ГВС.
ОПАСНОСТЬ
Если электрическое питание котла отключено, то на
разъёмы CH и DHW всё равно подаётся постоянное
напряжение.
