z
Обратная труба контура отопления; G¾"
4.4
Установка котла
Следующие детали входят в заводской комплект поставки котла :
4
Монтажная планка и крепежные принадлежности для
монтажной планки (Не использовать в случае установки
монтажной рамы)
4
Соединительный набор, состоящий из муфт и стяжных колец
4
Сифон с гибким шлангом для отвода конденсата
4
Отводящая труба предохранительного клапана
4
Переходник воздух/дымовые газы
4
Соединительный блок
Порядок установки этих деталей приведён в данной инструкции.
Установка монтажной рамы описана в
соответствующей инструкции по монтажу.
Подвесная скоба, расположенная на задней части обшивки,
позволяет навесить котел прямо на монтажную планку.
ВНИМАНИЕ
Во время монтажа закрыть места подсоединений
забора воздуха и отвода продуктов сгорания для
защиты котла и его подсоединений от пыли. Снять эту
защиту только перед началом выполнения этих
подсоединений.

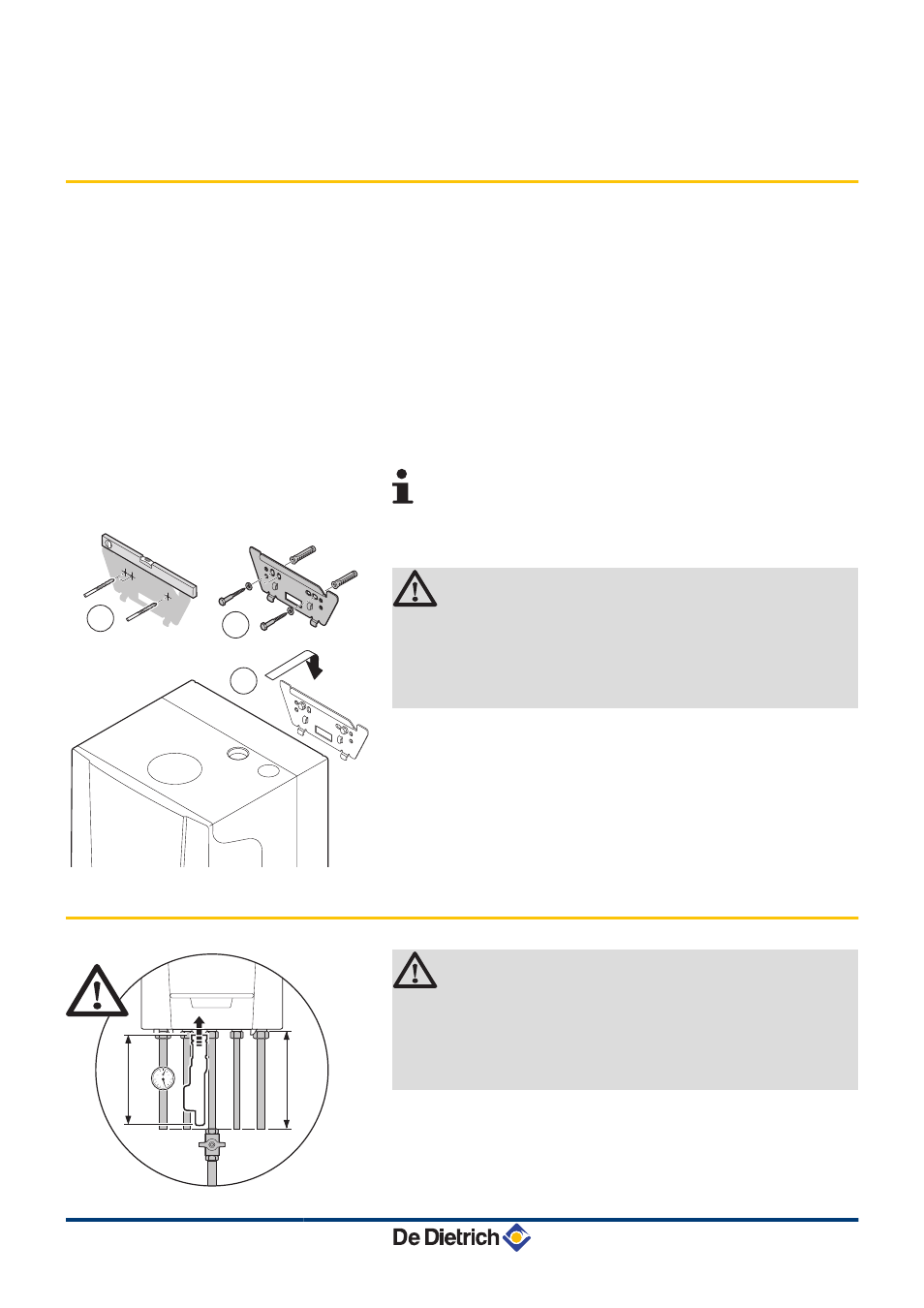

1. Определить расположение 2 крепёжных отверстий.
Проверить выравнивание отверстий. Просверлить 2
отверстия диаметром 8 мм.
2. Забить дюбеля диаметром 8 мм. Закрепить при помощи
болтов диаметром 6 мм и соответствующих шайб.
3. Навесить котёл при помощи крючка, расположенного сзади
котла.
4.5
Гидравлическое подключение
ВНИМАНИЕ
Во время монтажа трубопроводов предусмотреть
возможность установки и демонтажа сифона.
Установку уголков или кранов производить не ближе
25 см от котла. (Не использовать в случае установки
монтажной рамы.)
R000409-A
1
2
3
R000410-B
≥
2
5
0
m
m
2
3
5
m
m
°C
bar
PMC-M 24 PMC-M 24/28 MI PMC-M 30/35 MI PMC-M 34/39 MI
4. Установка
040613 - 7602057-04
19
