УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ
90
5.

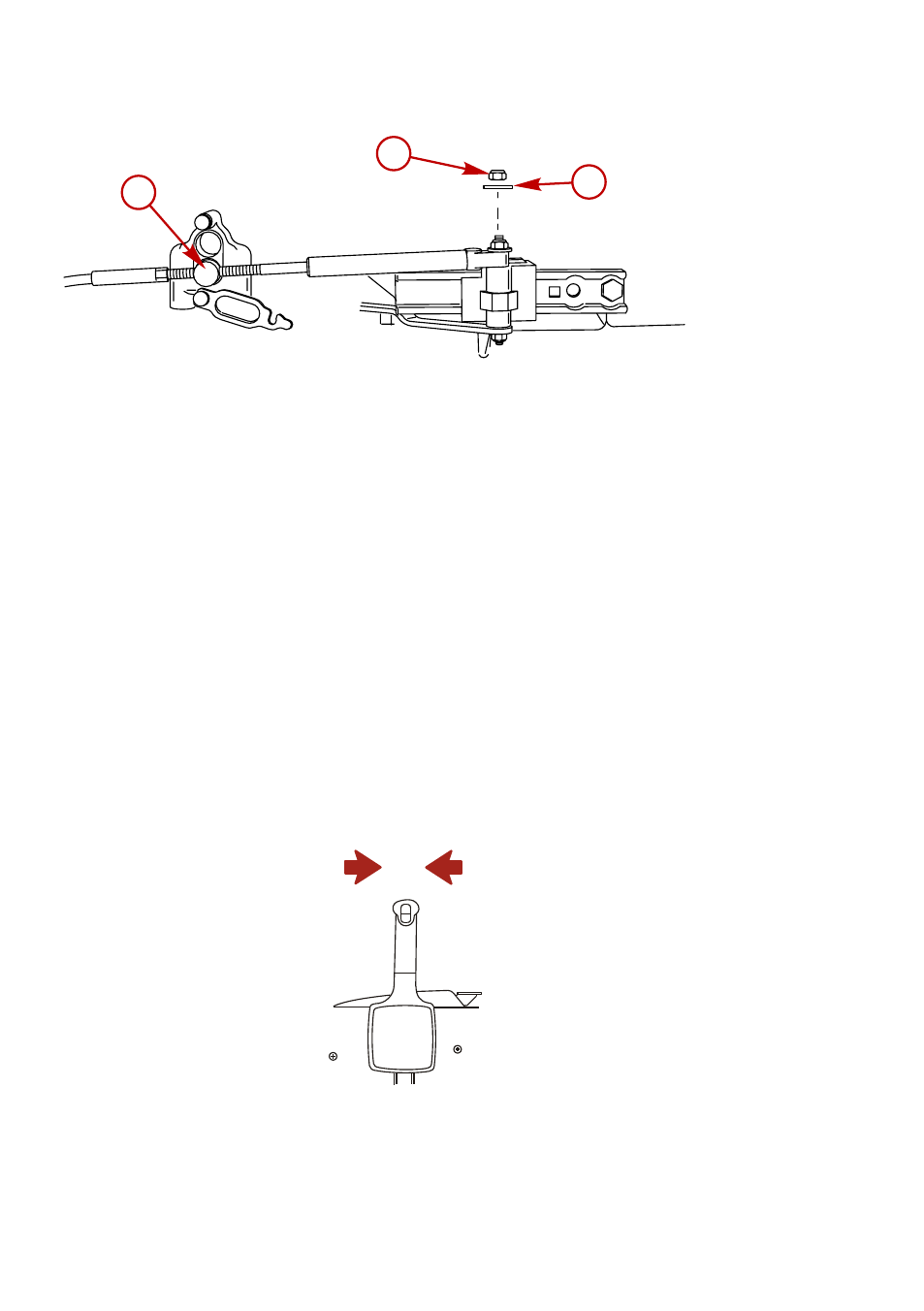

Поместите цилиндр троса в паз. Закрепите трос с помощью контргайки и шайбы.
a -
Цилиндр троса
b -
Контргайка
c -
Плоская шайба
6.
Проверьте отрегулированное положение троса переключения передач следующим способом:
a. Переведите рычаг дистанционного управления в переднюю передачу. Вал гребного винта
должен быть введен в зацепление. В противном случае установите цилиндр ближе к концу
троса.
b. Переведите рычаг дистанционного управления в нейтральную передачу. Вал гребного винта
должен свободно вращаться без сопротивления. В противном случае установите цилиндр
дальше от конца троса. Повторите процедуры этапов a и b.
c. Переведите рычаг дистанционного управления в заднюю передачу, при этом вращая гребной
винт. Вал гребного винта должен быть введен в зацепление. В противном случае установите
цилиндр дальше от конца троса. Повторите процедуры этапов от а до с.
d. Переведите рычаг дистанционного управления обратно в нейтральную передачу. Вал
гребного винта должен свободно вращаться без сопротивления. В противном случае
установите цилиндр ближе к концу троса. Повторите процедуры этапов от а до d.
ПОДСОЕДИНЕНИЕ ТРОСА ДРОССЕЛЬНОЙ ЗАСЛОНКИ
Подсоедините кабели к системе дистанционного управления, следуя инструкциям, прилагаемым к
системе дистанционного управления.
1.
Переведите рычаг дистанционного управления в нейтральную передачу.
N
26838
2.
Закрепите трос дроссельной заслонки на рычаге дроссельной заслонки с помощью плоской шайбы
и контргайки. Затяните контргайку, затем ослабьте ее на 1/4 оборота.
3.
Отрегулируйте положение цилиндра троса так, чтобы закрепленный трос дроссельной заслонки
удерживал рычаг дроссельной заслонки в положении холостого хода.
4.
Установите цилиндр троса в фиксатор для цилиндра.
a
b
c
7736
