УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ
75

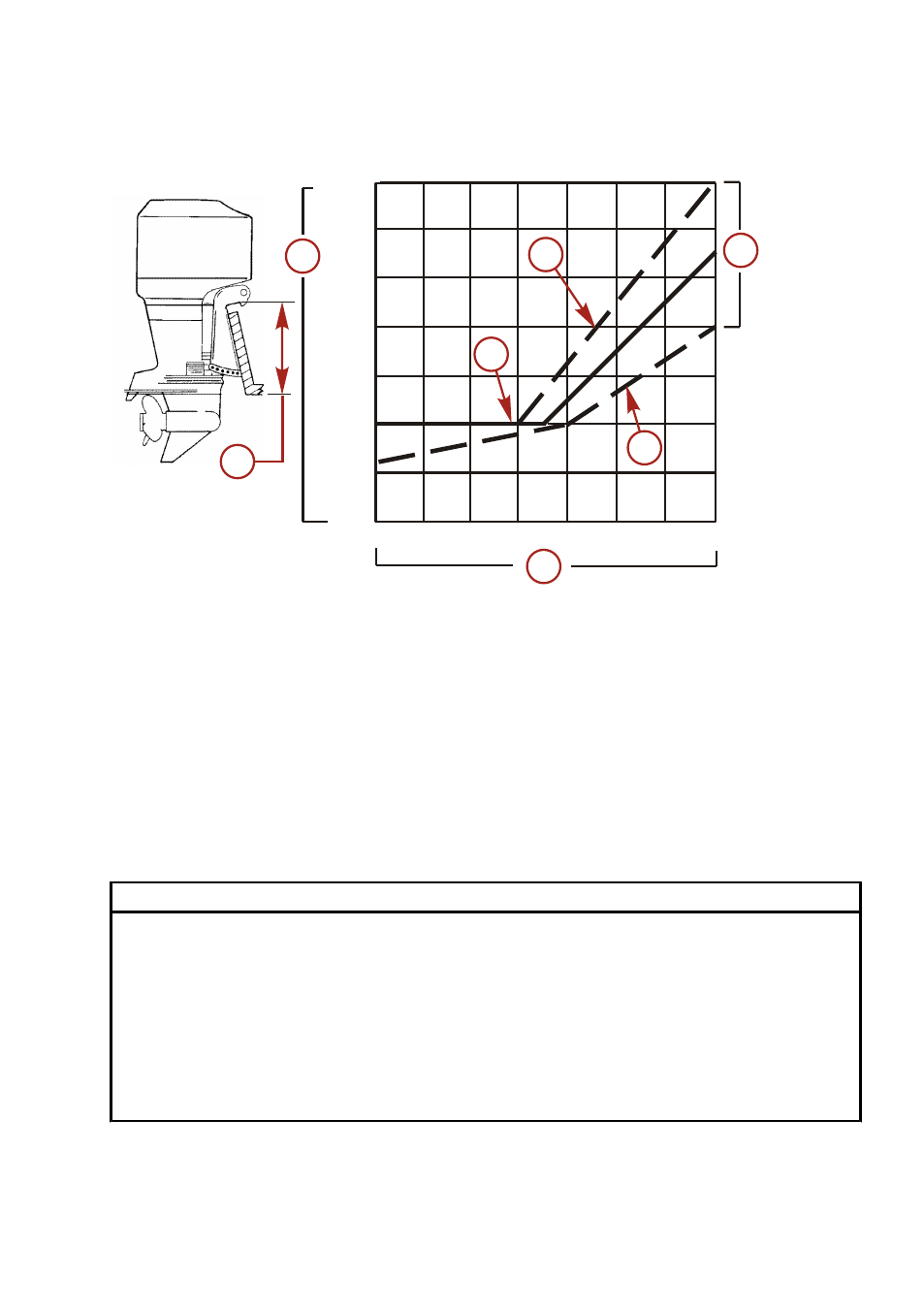

Определение рекомендуемой монтажной высоты подвесного
двигателя
a - Для определения монтажной высоты подвесного двигателя рекомендуется использовать
сплошную линию.
b - Пунктирные линии обозначают пределы известных подходящих значений монтажной высоты
подвесного двигателя.
c - Эта линия может быть предпочтительна для определения значения монтажной высоты под‐
весного двигателя, если максимальная скорость является единственным требованием.
d - Эта линия может быть предпочтительна для определения значения монтажной высоты под‐
весного двигателя при установке сдвоенного подвесного двигателя.
e - Монтажная высота подвесного двигателя (высота монтажных кронштейнов подвесного двига‐
теля над днищем транца катера). При высоте более 56,0 см (22 дюймов)обычно используется
гребной винт, предназначенный для всплытия.
f - Ожидаемая максимальная скорость катера (миль/час).
ПРИМЕЧАНИЕ
1. Подвесной двигатель должен быть установлен достаточно высоко над транцем, чтобы
выхлопное отверстие находилось по крайне мере на 25,4 мм (1 дюйм) выше ватерлинии при
работе двигателя на холостых оборотах. Если выхлопное отверстие подвесного двигателя
находится выше ватерлинии, выхлопные газы выходят без помех. Помехи для выхлопных газов
могут привести к снижению производительности двигателя при работе на холостых оборотах.
2. Монтажная высота для моделей XL выше на 12,7 см (5 дюймов) значений монтажной высоты,
приведенных в списке.
3. Монтажная высота подвесного двигателя не должна превышать 63,5 см (25 дюймов) для
моделей L, 76 см (30 дюймов) для моделей XL. Если установить подвесной двигатель выше, это
может привести к повреждению компонентов коробки передач.
Увеличение монтажной высоты может привести к следующим последствиям:
• Уменьшение момента поворота
(20 in.)
(21 in.)
(22 in.)
(23 in.)
(24 in.)
(25 in.)
(19 in.)
10 20 30 40 50 60 70 80
63.5 cm
60.9 cm
58.4 cm
56.0 cm
53.3 cm
50.8 cm
48.2 cm
f
b c
d
a
18562
e
e
