УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ

81

4.

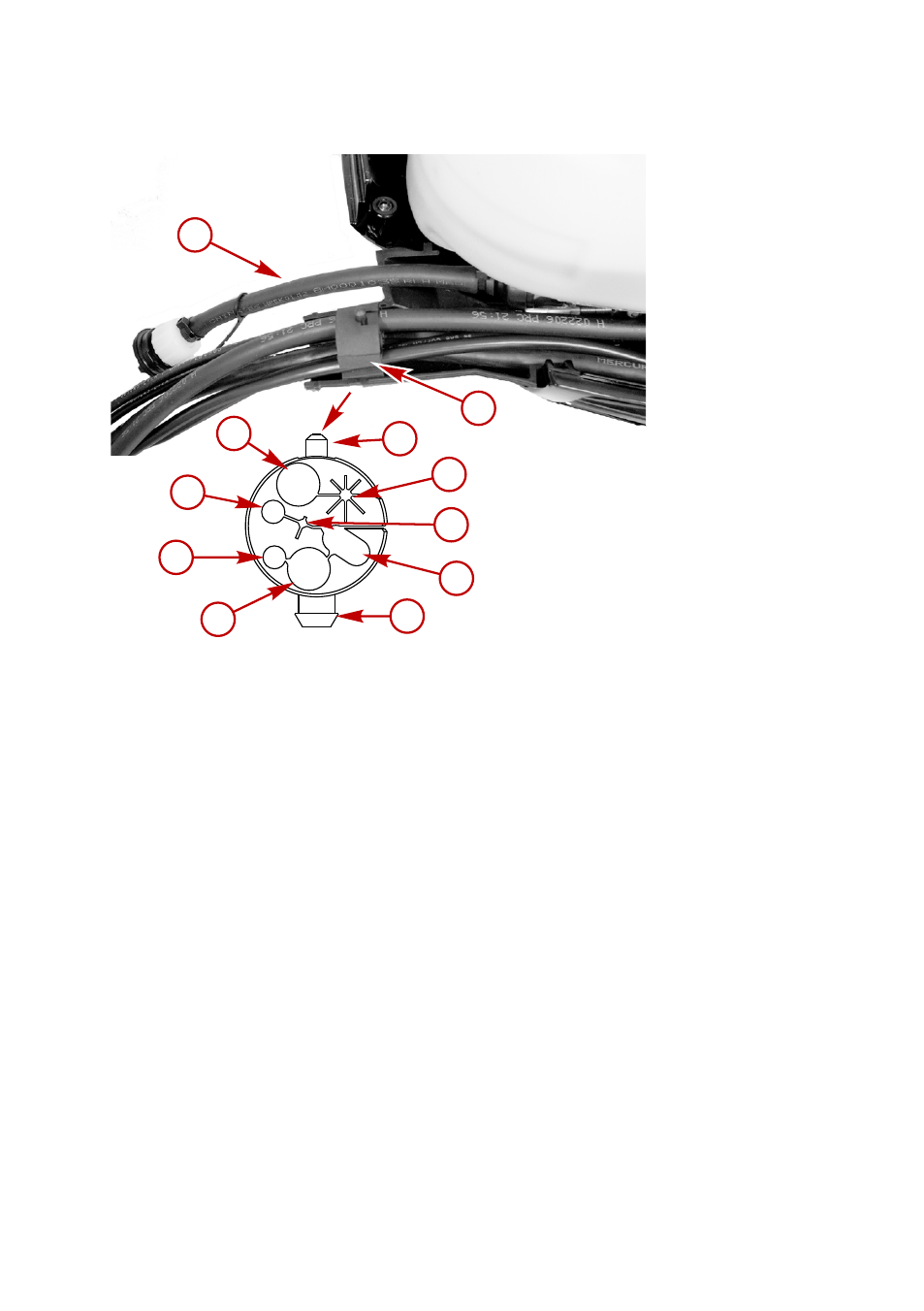

Установите промывочный шланг, предварительно вынув водосепараторы. См. раздел Прокладка

промывочного шланга.

a -

Промывочный шланг

b -

Изоляционная втулка

c -

Удаленная проводка катера

d -

Трос переключения передач

e -

Трос дроссельной заслонки

f -

Топливный шланг

g -

Верхний установочный штифт

h -

Проводка SmartCraft или дополнительное отверстие для проводки

i -

Напорная водяная труба

j -

Кабели аккумуляторной батареи

k -

Нижний установочный штифт

5.

Установите технологический люк обратно и закрепите двумя болтами. Поместите уплотнение

кожуха на место.

F

TH

SH

B

W

a

c

d

e

f

g

h

i

j

k

b

23638
