УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ
77

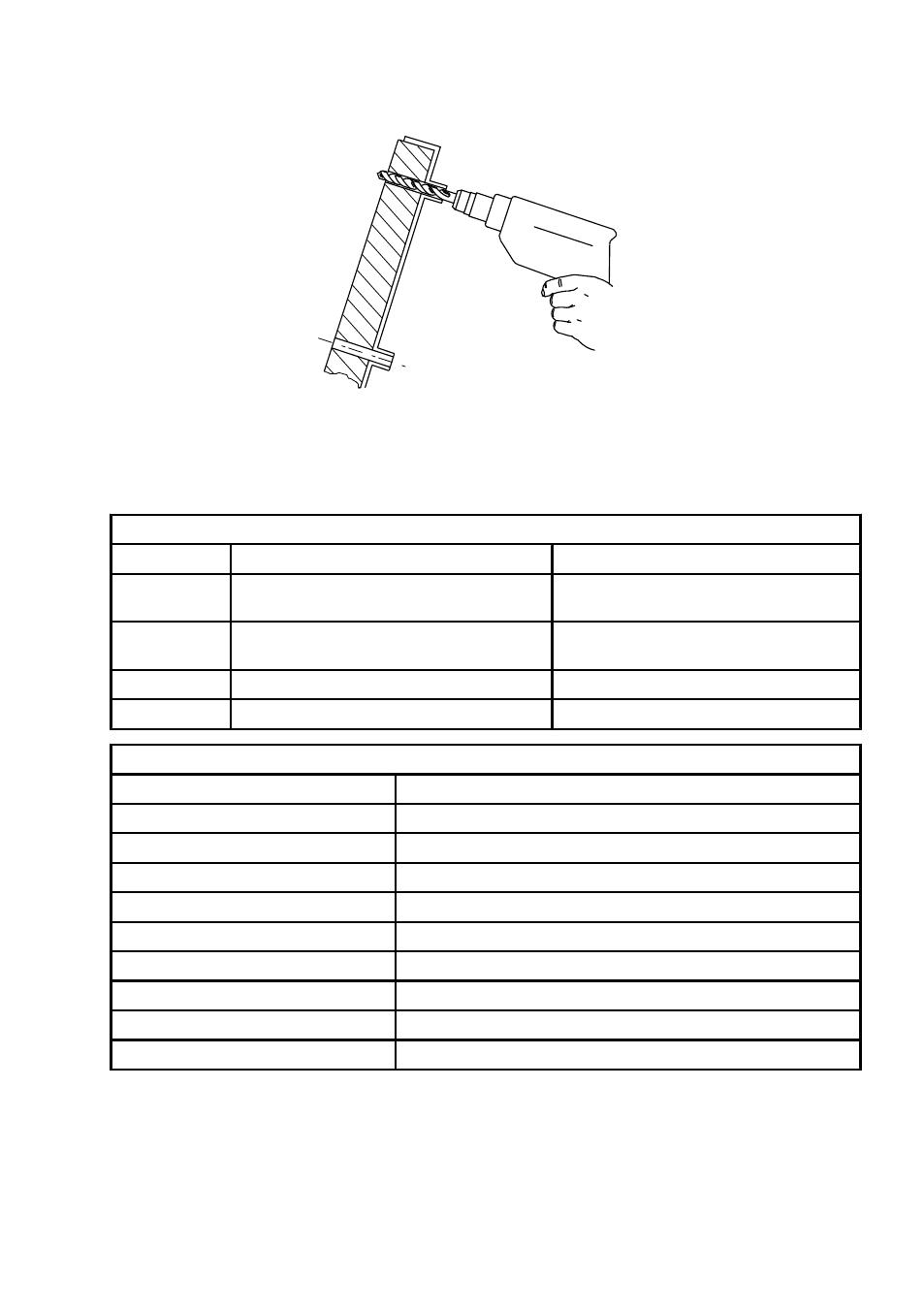

2. Просверлите четыре монтажных отверстия размером 13,5 мм (17/32 дюйма) .
3973
Прикрепление подвесного двигателя к транцу
МОНТАЖНЫЕ БОЛТЫ
Элементы крепления подвесного двигателя к транцу — прилагаются к подвесному двигателю
Номер детали Название детали Описание
10-67755-1 Монтажный болт подвесного двигателя
Длина ½-20 х 4,50 дюйма (резьба 2,25
дюйма)
11-826711-17
Контргайка с кольцевой вставкой из
нейлона
½-20
12-28421 Плоская шайба Диаметр 1-1/2 дюйма
12-54012 Плоская шайба Диаметр 7/8 дюйма
Имеющиеся монтажные болты подвесного двигателя
Номер детали Описание
10-67755005 Длина ½-20 х 2,50 дюйма (резьба 1,25 дюйма)
10-67755006 Длина ½-20 х 3,50 дюйма (резьба 1,25 дюйма)
10-814259 Длина ½-20 х 4,00 дюйма (резьба 2,25 дюйма)
10-67755-1 Длина ½-20 х 4,50 дюйма (резьба 2,25 дюйма)
10-8M0033366 Длина ½-20 х 5,00 дюйма (резьба 3,25 дюйма)
10-67755-003 Длина ½-20 х 5,50 дюйма (резьба 3,25 дюйма)
10-67755-2 Длина ½-20 х 6,50 дюйма (резьба 2,75 дюйма)
10-8M0028080 Длина ½-20 х 7,50 дюйма (резьба 2,75 дюйма)
10-8M0032860 Длина ½-20 х 8,00 дюйма (резьба 2,75 дюйма)
