УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ
79
ПРИМЕЧАНИЕ: Чтобы поддерживать точную величину крутящего момента, затягивайте монтажные
контргайки, а не монтажные болты.

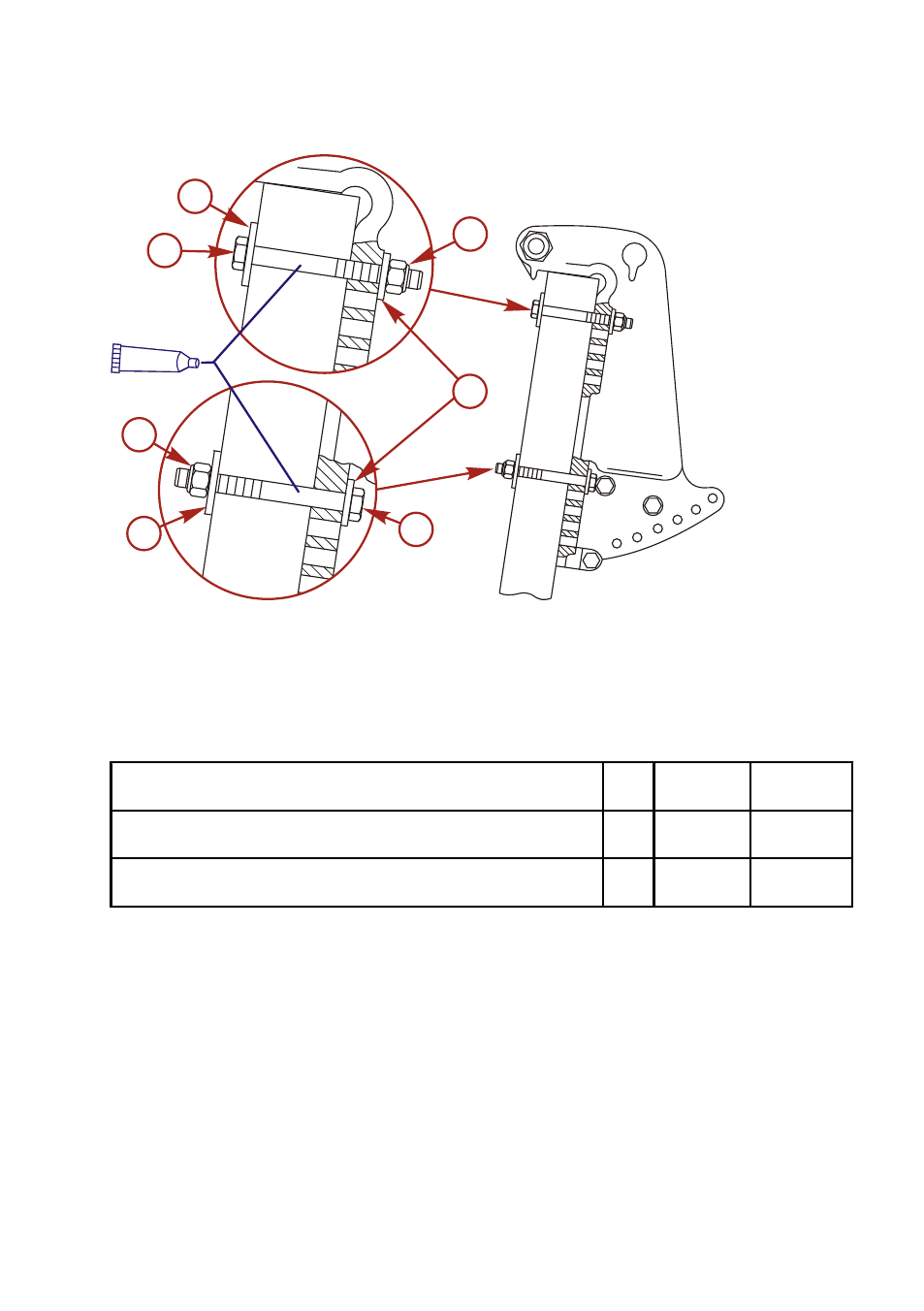

a -
Монтажный болт подвесного двигателя диаметром 1/2 дюйма (4)
b -
Плоская шайба 7/8 дюйма (4)
c -
Контргайка с нейлоновой вставкой (4)
d -
Плоская шайба 1-1/2 дюйма (4)
e -
Судовой герметик — нанесите на стержни болтов, но не на резьбу
Описание
Нм
фунт-
дюйм
фунто-фут
Монтажные болты и контргайки подвесного двигателя —
стандартный транец лодки
75
55
Монтажные болты и контргайки подвесного двигателя —
металлические подъемные пластины и кронштейны понижения
122
90
Топливный шланг, промывочный шланг, электрические и
управляющие кабели
ПЕРЕДНЯЯ ИЗОЛЯЦИОННАЯ ВТУЛКА КОЖУХА
ПРИМЕЧАНИЕ: Электрические провода, кабели аккумуляторной батареи и шланги, протянутые между
изоляционной втулкой и точками крепления на двигателе, должны немного провисать, иначе они могут
спутаться или оказаться зажатыми.
