ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
55
1.
Нанесите на вал гребного винта антикоррозийную смазку Quicksilver или Mercury Precision или
смазку с тефлоном 2-4-C.
26902
Труба,
ссыл.
номер
Описание
Где используется
Деталь №
94
Антикоррозионная
консистентная
смазка
Вал гребного винта
92-802867 Q1
95
2-4-C с тефлоном
Вал гребного винта
92-802859Q 1
ПРИМЕЧАНИЕ: Приводные ступицы Flo-Torq lll гребного винта спроектированы так, чтобы при
установке они имели очень небольшой люфт. Такой люфт позволяет гребному винту скользить вперед
и назад на задней упорной втулке [на расстояние до 3,17 мм (1/8 дюйма)] и поворачиваться на угол до
10 градусов.
2.

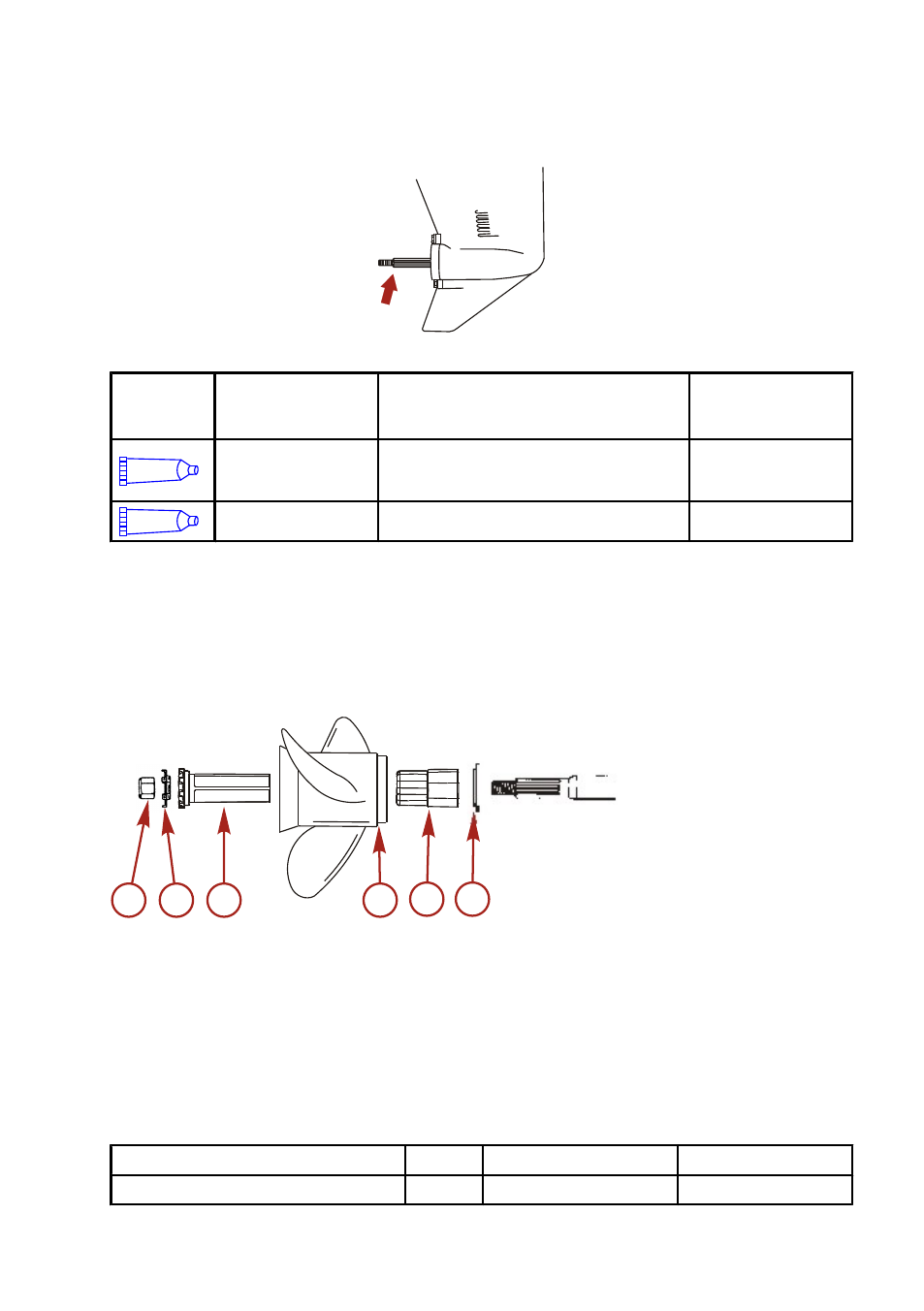

Гребные винты с приводной ступицей Flo-Torq III - Установите на вал переднюю упорную втулку,
сменную приводную втулку, гребной винт, упорную втулку, стопорную шайбу и гайку гребного
винта.
a -
Гайка гребного винта
b -
Стопорная шайба гайки гребного винта
c -
Задняя упорная втулка
d -
Гребной винт
e -
Сменная приводная втулка
f -
Передняя упорная втулка
3.
Поместите деревянный брусок между коробкой передач и гребным винтом. Затяните гайку
гребного винта с требуемым усилием затяжки.
Описание
Нм
фунто-дюйм.
фунто-фут.
Гайка гребного винта
75
55
3223
a
b
c
d
e
f
