УСТАНОВКА ДВИГАТЕЛЯ
rus
91

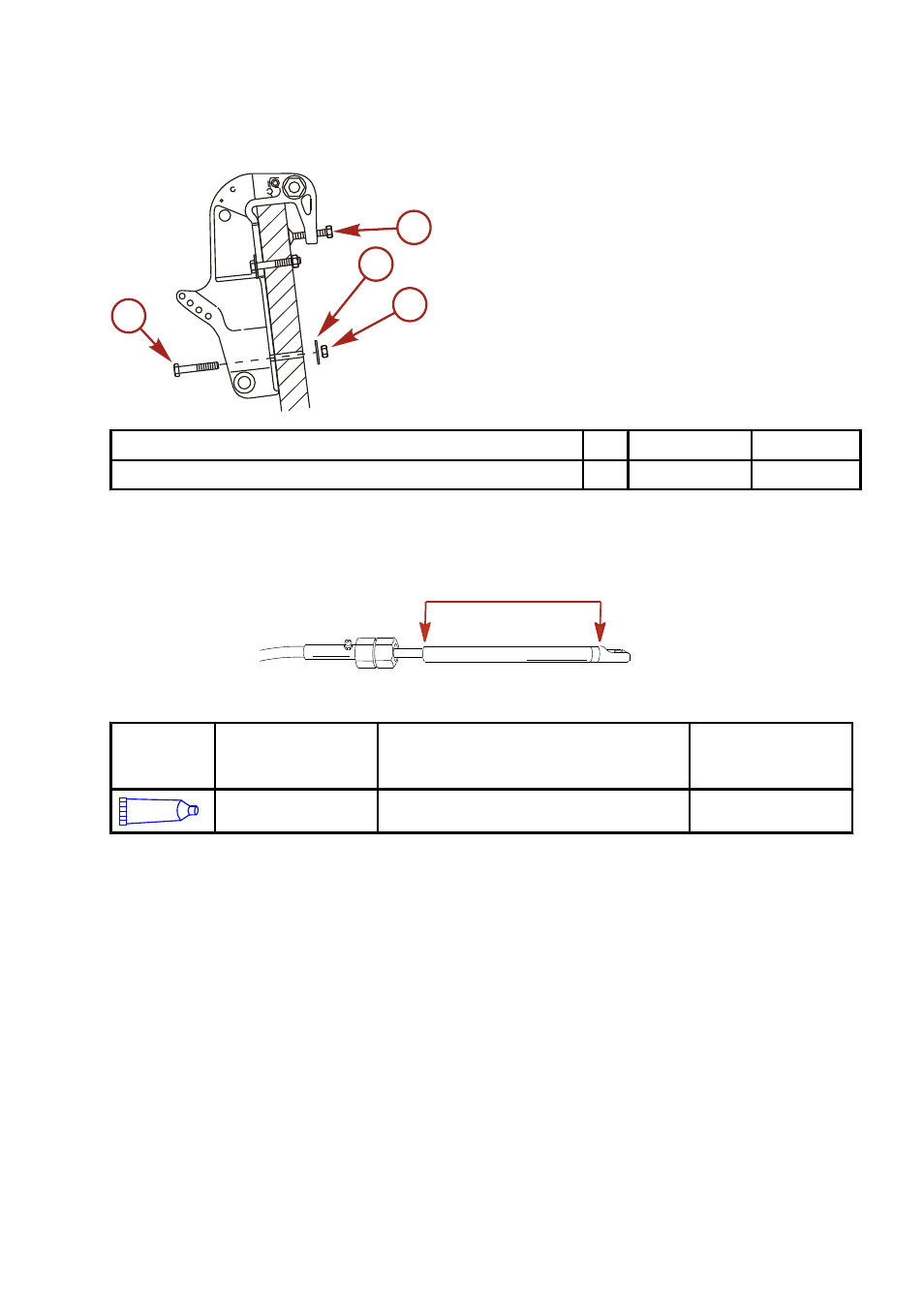

Подвесной двигатель должен быть прикреплён к транцу двумя зажимными винтами транцевого
кронштейна и четырьмя установочными болтами диаметром 13 мм (1/2 дюйма.)и поставляемыми
контргайками. Установите два болта в верхние монтажные отверстия и два болта в нижние.
a -
Болт (4)
b -
Прижимные винты транцевых кронштейнов
c -
Шайба (4)
d -
Контргайка (4)
Описание
Нм
фунто-дюйм
фунто-фут
Монтажные болты и контргайки подвесного двигателя
75
55
Установка кронштейна рулевого механизма, троса рулевого
механизма
1.
Нанесите смазку 2-4-C с тефлоном на весь конец троса.
10261
Труба,
ссыл.
номер
Описание
Где используется
Деталь №
95
Тефлоновая смазка
2-4-C
Конец троса рулевого механизма
92-802859Q 1
2.
Установите уплотнение троса на трубку наклона.
3.
Прикрепите кронштейн рулевого механизма двумя шайбами и двумя болтами 30 x 80 мм. Затяните
болты кронштейна рулевого механизма до заданного крутящего момента.
a
b
c
d
10175
