Крепежные детали стержня тяги рулевого механизма
ВАЖНАЯ ИНФОРМАЦИЯ: Стержень тяги рулевого механизма, присоединяющий трос рулевого
механизма к двигателю, следует закрепить, используя крепежные устройства для стержня тяги рулевого
механизма, поставляемые с двигателем. Эти стопорные гайки (11-16147--3) ни в коем случае нельзя
заменять обычными (не стопорными) гайками, потому что они ослабнут от вибрации и слетят, в
результате чего стержень тяги отсоединится.
!
ПРЕДУПРЕЖДЕНИЕ
Отсоединение штока тяги может привести к тому, что лодка внезапно совершит полный крутой
поворот. Этот потенциально опасный маневр может привести к тому, что находящиеся на борту лодки
люди будут выброшены за борт и подвергнутся опасности получения серьезных травм или гибели.
Присоедините стержень тяги рулевого механизма к тросу рулевого механизма с помощью плоской
шайбы и стопорной гайки с нейлоновой вставкой. Затяните стопорную гайку до отказа, а затем отверните
ее на 1/4 оборота.
Присоедините стержень тяги рулевого механизма к двигателю с помощью болта, стопорной гайки,
проставки и плоских шайб. Затяните стопорную гайку согласно техническим условиям.

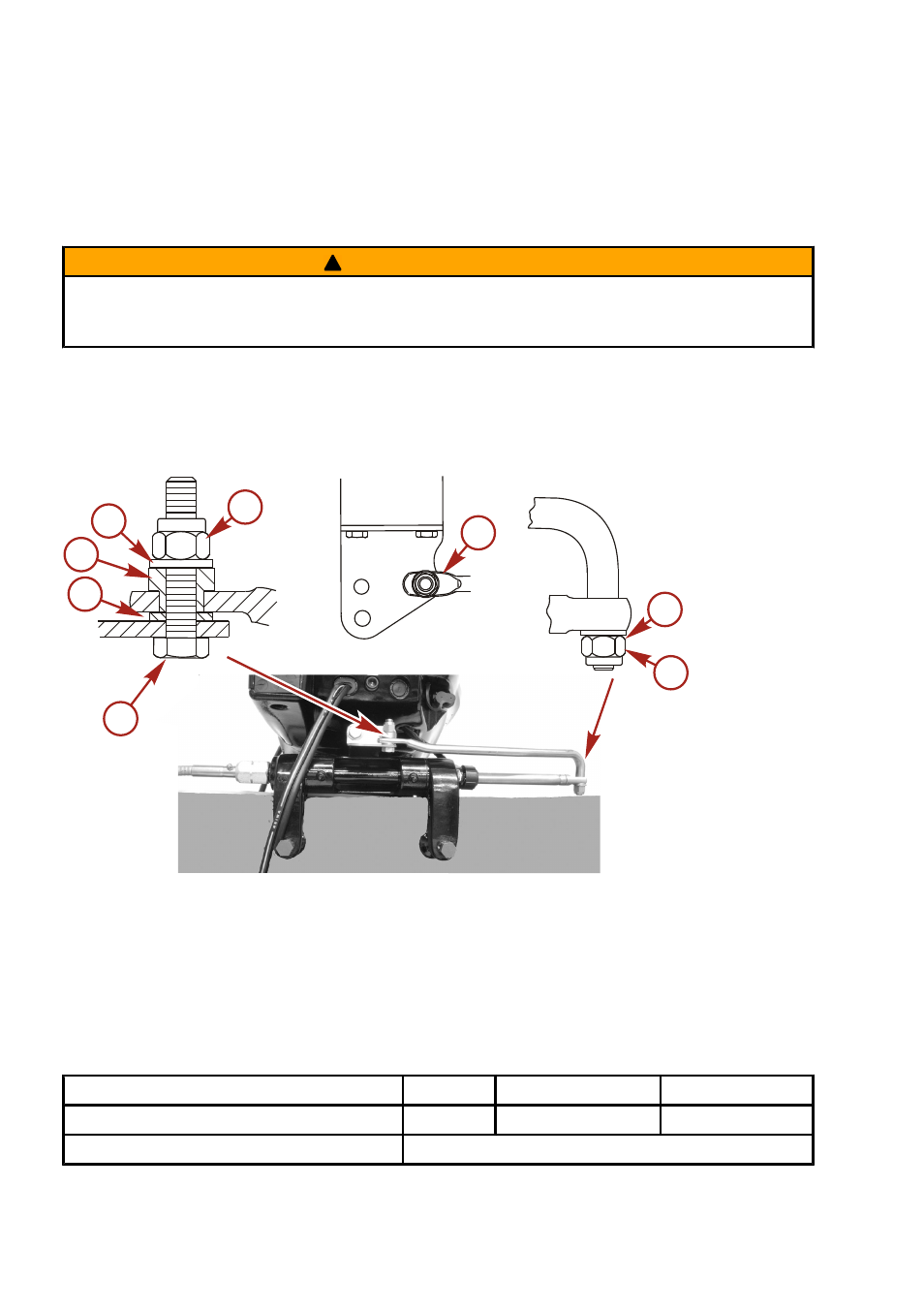

a -
Болт (10-898101018)
b -
Плоская шайба (12-95392-10)
c -
Прокладка (23-853826001)
d -
Стопорная гайка с нейлоновой вставкой (11-16147--3)
e -
Установите стержень тяги рулевого механизма в боковое отверстие
f -
Стопорная гайка с нейлоновой вставкой (11-16147--3) (затяните до отказа и затем отверните
ее на 1/4 оборота)
Описание
Нм
фунто-дюйм.
фунто-фут.
Стопорная гайка с нейлоновой вставкой «d»
27
20
Стопорная гайка с нейлоновой вставкой «f»
Затяните до отказа, а затем отверните на 1/4 оборота
a
b
c
b
d
e
b
f
