ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
66
rus
2.

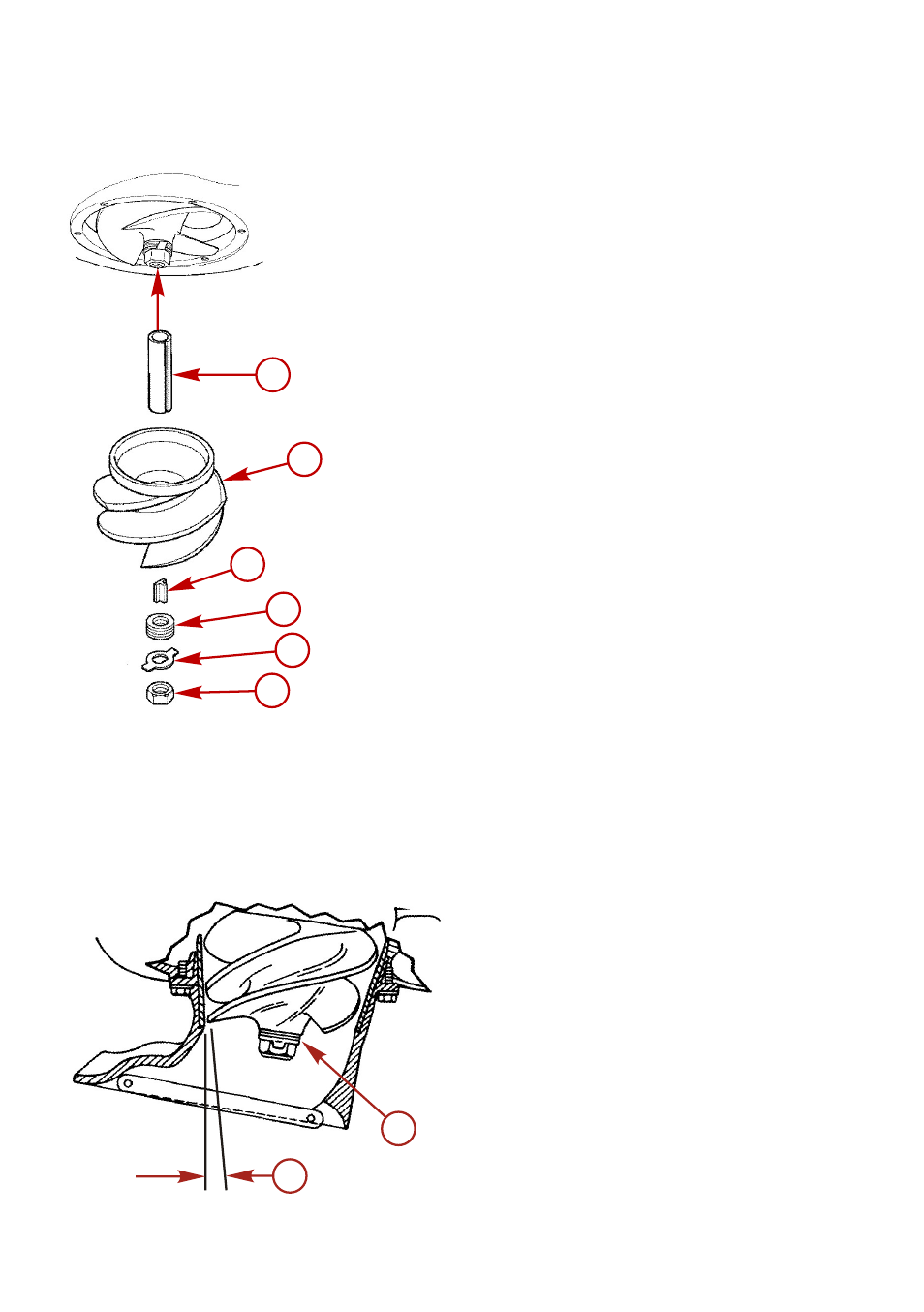

Установите пластиковый рукав внутри крыльчатки, а затем установите крыльчатку, шпонку,
воспринимающую срез, прокладки, стопорную гайку и гайку крыльчатки.
a -
Пластиковый рукав
b -
Крыльчатка
c -
Шпонка, воспринимающая срез
d -
Регулировочные прокладки
e -
Стопорная гайка
f -
Гайка крыльчатки
3.
Плотно затяните гайку на валу, чтобы не было зазора между крыльчаткой и валом. Если лапки
стопорной шайбы не совместились с гранями гайки, снимите гайку, открутите стопорную шайбу и
заново затяните гайку.
4.
Временно установите корпус заборника воды на место, чтобы проверить зазор крыльчатки. Зазор
между крыльчаткой и втулкой должен составлять 0,8 мм (0,03 дюйма). На одну из сторон
крыльчатки можно добавить регулировочные прокладки, чтобы приподнять или опустить
крыльчатку и обеспечить правильный зазор. Корпус заборника воды можно немного сдвинуть в
сторону, чтобы отцентрировать втулку.
a -
Регулировочные прокладки
b -
Зазор между кромкой крыльчатки и
втулкой
a
b
c
d
e
f
29083
a
b
29080
