Графический статус (Graphic Status)
Инструкция по установке
Графический статус (Graphic Status)
Данная функция служит для отображения графического статуса контроллера дверей, включая
состояние всех его компонентов (выходов, входов, подачи питания, наличия связи и пр.), в виде
различных геометрических фигур разного цвета (кругов, прямоугольников и т.п.).
•
Контроллер изображён в виде эллипса.
• Двери показаны кругами.
• Реле изображается в виде квадрата.
• Прямоугольником обозначены входы. Прямоугольники могут быть ориентированы
горизонтально (KT-200 и KT-300) или вертикально (KT-100).
Просмотр состояние контроллера
1 В выпадающем списке Gateway (Шлюзы) выделить шлюз, на котором расположен проверяемый
контроллер. Для отображения всех контроллеров в списке следует использовать кнопку “All
gateways” (Все шлюзы).
2 В выпадающем списке Controller (Контроллеры) выделить контроллер, для которого необходимо
показать статус.

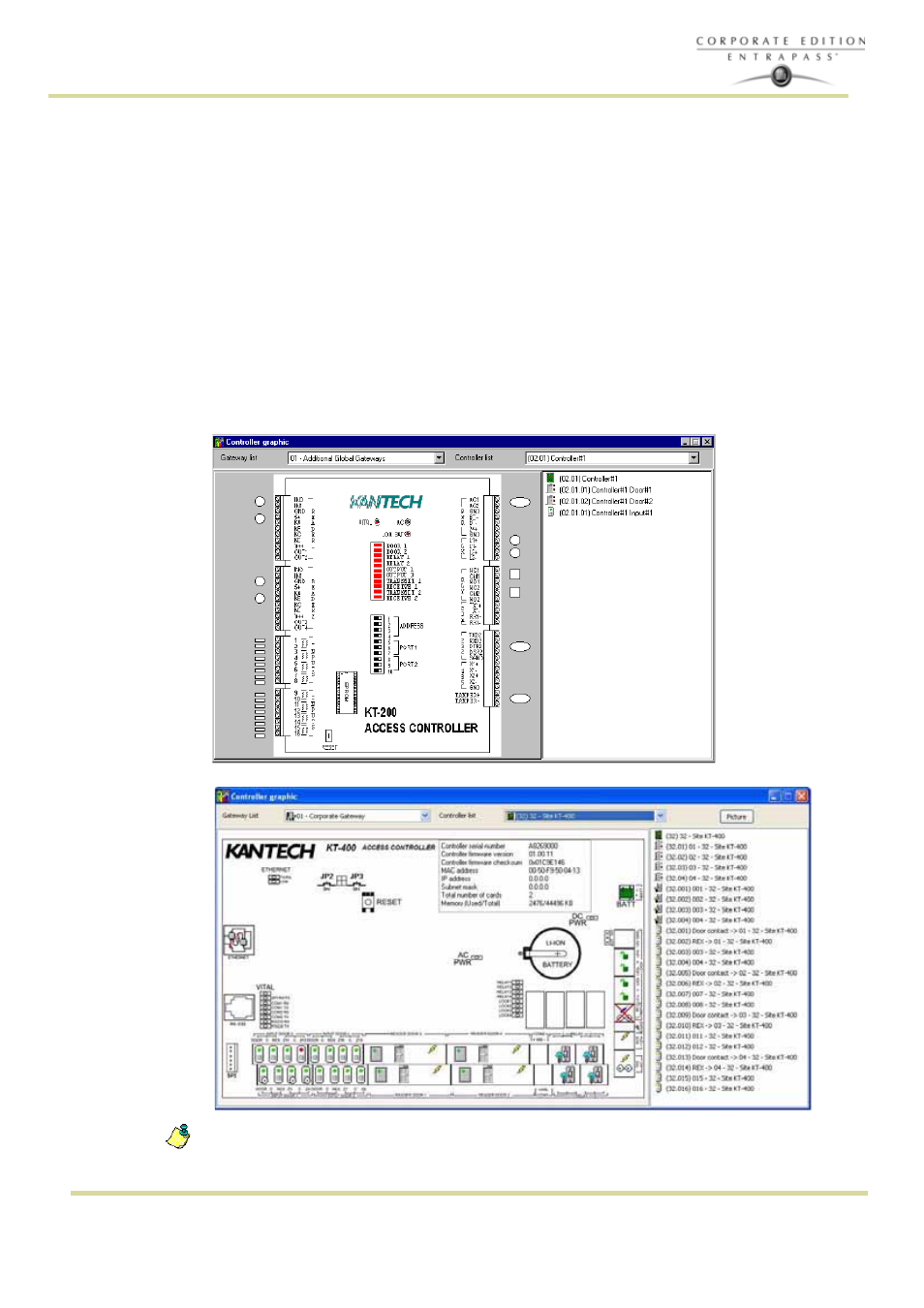

На примере контроллера KT-200
На примере контроллера KT-400
NOTE: Внешний вид схемы зависит от типа выбранного контроллера.
3 Чтобы выяснить, что обозначает тот или иной элемент схемы, следует поместить курсор на этот
элемент. Выделенный таким образом компонент будет отмечен другим фоном в списке справа.
