4 • Системные устройства
Инструкция по установке
144
Конфигурация выходов (выходных устройств)
Выходы, как правило, управляют светодиодным индикатором и зуммером на считывателях.
Контроллеры типа KT-200, KT-300 имеют по четыре выхода (по 2 на одну дверь), контроллеры KT-
400 имеют по 16 выходов (по 4 на одну дверь). KT-100 отслеживает статус двух выходов.
Электрические выходы имеют конфигурацию с открытым коллектором. В деактивированном
состоянии они создают разомкнутый контур (не подсоединены к заземлению), а в активированном
состоянии соединены на землю. Выходные устройства можно настроить через меню Controller
(Контроллер) или меню Gateway (Шлюзы).
Назначение общих параметров выходов (раздел Output)

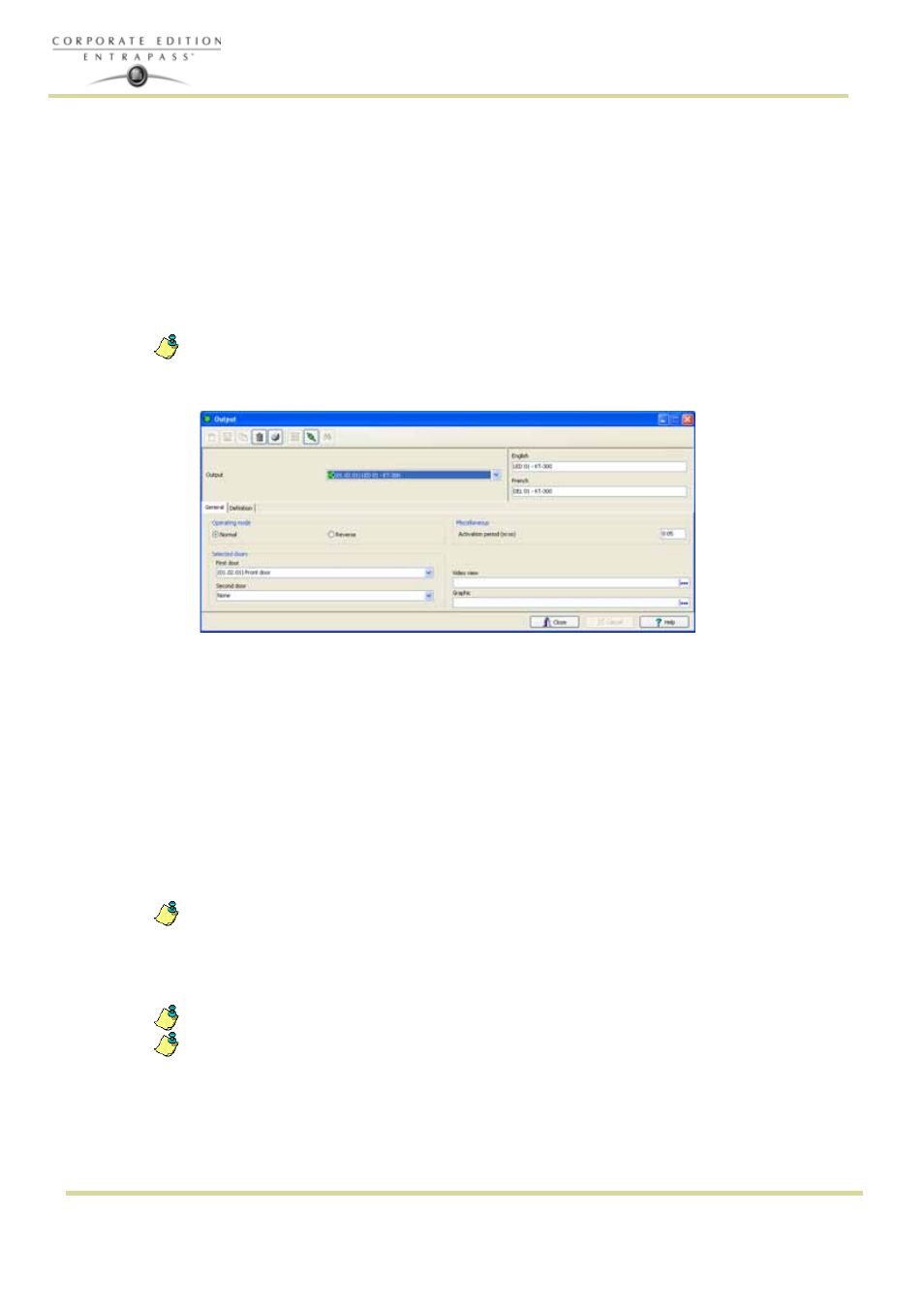

1 В окне Devices (Устройства) нажать иконку Output (Выходы).
ПРИМЕЧАНИЕ: В случае использования системы KT-400 раздел Miscellaneous (Прочее) не
показывается, так как его параметры уже описаны в разделе Gateway (Шлюзы), закладка
KT-400 events (События KT-400).
2 Указать, какие физические компоненты связаны с выходами для выхода: шлюз, сайт/луч,
контроллер.
3 В выпадающем списке Output (Выходы) выделить выход, конфигурацию которого необходимо
настроить.
4 Указать режим работы выходного устройства в поле Operating mode (Рабочий режим) (по
умолчанию установлен режим Normal):
• Normal (Стандартный) – выход заземляется при активации.
• Inverse (Обратный) – выход размыкается (не заземляется) при активации.
5 IВ разделе Selected doors (Выбранные двери) указать, какая дверь будет оказывать влияние на
выход/output, который вы настраиваете.
• First door (Первая дверь) – только порт первой двери будет отслеживать статус,
указанный для этих событий.
• Second door (Вторая дверь) – только порт второй двери будет отслеживать статус,
указанный для этих событий.
ПРИМЕЧАНИЕ: Эта функция недоступна для контроллеров типа KT-100 и KTES.
6 Указать задержку на период активации в поле Activation period (m:ss) delay. Это время
активации в секундах, в течение которого выход остаётся активным, если он запрограммирован
на временную активацию. При выборе значения "e" выход будет всегда оставаться активным,
независимо от типа активации. Значение от 1 сек. до 4 мин. 15 сек. по умолчанию 5 сек.
ПРИМЕЧАНИЕ: Эта опция недоступна для контроллеров KT-400 и KTES.
ПРИМЕЧАНИЕ: В случае интеграции с системами видеонаблюдения (функция Video Integration)
программное обеспечение EntraPass позволяет назначить все компоненты системы
вывести на видеоокно, таким же образом, как это выполняется для интерактивных
поэтажных планов (графических схем). Для этого нужно просто выделить видеоокно, где
необходимо разместить компонент системы (рабочая станция, сайт/луч, шлюз,
контроллер и др.).
