Конфигурация входов (раздел Input)
Инструкция по установке
Конфигурация входов (раздел Input)
Контроллеры дверей контролируют сотояние входов/Input, в том числе контактные датчики открытия
дверей, замки, детекторы движения, датчики температуры, различные устройства запроса на выход
(REX), а также другие устройства с сухими контактами. Число контролируемых входов зависит от
типа контроллера: 4 входов у KT-100, 16 у KT-200, 8 входов на плате (возможность расширения до 16)
у KT-300.
•
Только для модели KT-200. Входы представляют собой нормально замкнутые или нормально
разомкнутые сухие контакты, последовательно соединённые с одним резистором. Если сухой
контакт соединён последовательно с зелёным резистором, то вход имеет нечётный номер. Если
сухой контакт соединён последовательно с красным резистором, то вход имеет чётный номер.
•
Вход №1 (дверной контакт) и №2 (кнопка запроса на выход) оптимизирован для двери №1
контроллера, в то время как входы №9 (дверной контакт) и №10 (кнопка запроса на выход)
оптимизированы для двери №2 того же контроллера. Вход, используемый для дверного контакта
или для кнопки запроса на выход (REX), НЕ ДОЛЖЕН иметь расписание "мониторинга" в меню
"Описание входов".
•
Для контроллеров KT-100. Вход №1 предназначен для дверного контакта, а вход №2 для
кнопки запроса на выход.
•
Для контроллеров KT-300. Вход №1 служит для подсоединения датчика двери №1, а вход
№2 для кнопки запроса на выход на двери №1 того же контроллера. Вход №3 используется
для контактного датчика на двери №2, а вход №4 для кнопки запроса на выход на двери №2
того же контроллера.
•
Для контроллеров KT-400. Вход №1 используется для датчика двери на двери №1, а вход
№2 для кнопки запроса на выход на двери №1 (REX Door #1) того же контроллера. Вход №5
служит для датчика двери на двери №2, а вход №6 для кнопки запроса на выход на двери №2
контроллера. Вход №9 предназначен для датчика двери на двери №3, а вход №10 для кнопки
запроса на выход для двери №3 контроллера. Вход №13 используется для датчика двери на
двери №4, а вход №6 для кнопки запроса на выход для двери №4 контроллера.
Назначение входов

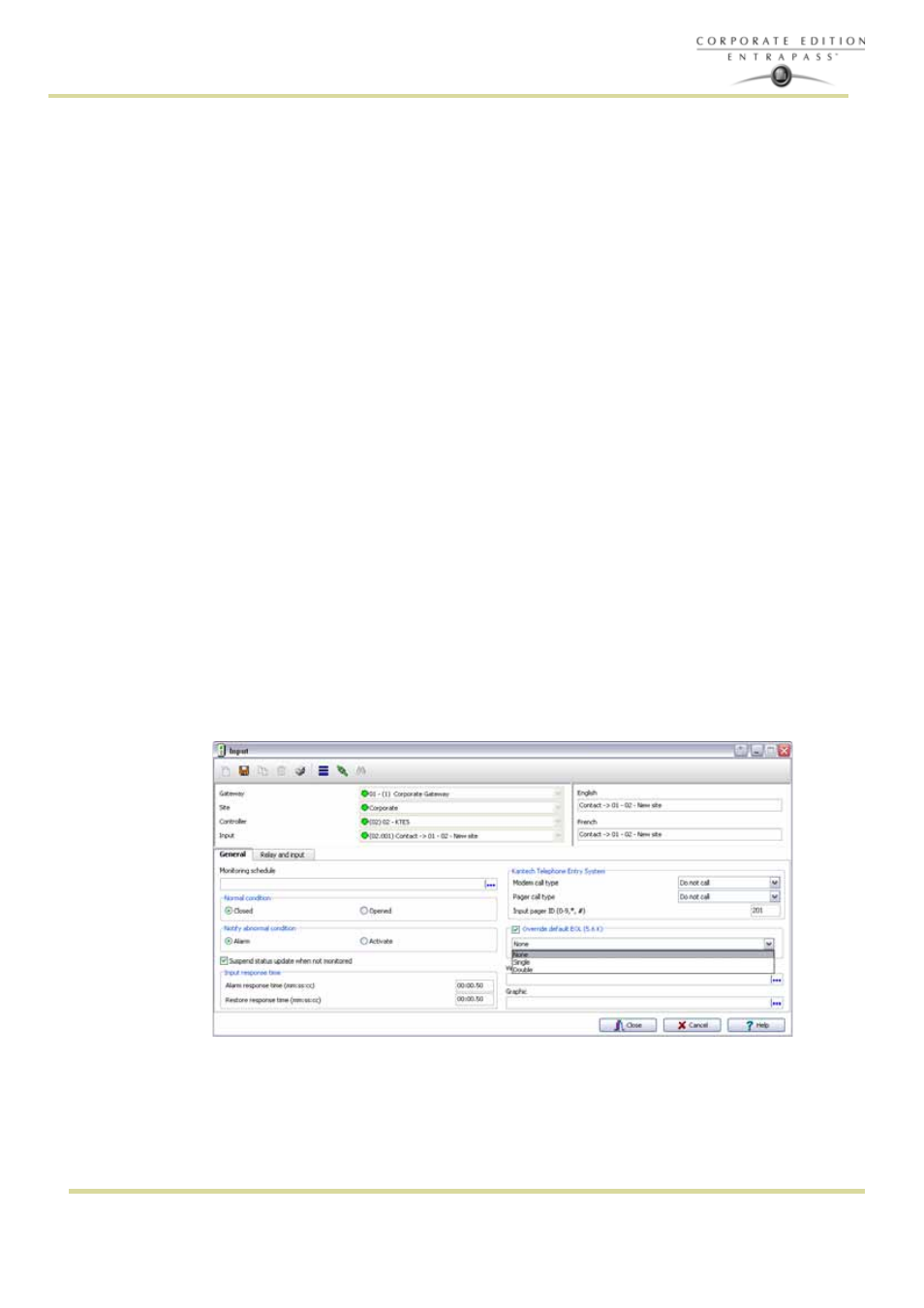

Входа/inputs можно настроить через кнопку Input (Вход) на вкладке меню Devices (Устройства). Вы
можете также назначить входа (inputs) при назначении контроллера в Express Setup (в Главе 16
Программа быстрой настройки"Express Setup" на стр. 487).
1
Открыть закладку Devices (Устройства) и нажать иконку Input (Входы).
2
Указать шлюз в поле Gateway, сайт/луч в поле Site и контроллер в поле Controller.
3
В выпадающем списке Input (Входы) выделить вход, конфигурацию которого необходимо
настроить.
4
Назначить для указанного входа расписание мониторинга в меню Monitoring schedule (это
расписание, по которому система будет отслеживать статус входа). Если расписание действует,
при изменении статуса входа будет сформировано событие типа “Input in alarm” (Вход переведён
в статус тревоги) или “Input restore” (Статус входа восстановлен).
