5 • :Назначения
Инструкция по установке
156
Назначение графических схем
Графическая схема соответствует охраняемой территории объекта, на которой расположены
компоненты (приложения EntraPass, контроллеры, входы, реле и др.). С помощью графических схем
операторы могут легко определить точное место расположение компонента на объекте или увидеть
состояние компонентов и устройств, в том числе дверей, контактов, детекторов движения,
контроллеров и панелей, прикреплённых к графическому плану системы. Операторы в ручном
режиме могут напрямую управлять отображенным компонентом (например, отпирать-запирать
двери). Операторы могут выполнять операции с или без подтверждения. Число графических планов в
системе может быть любым. Каждый план может содержать до 250 компонентов, включая
отображение живого видео на заднем фоне. Кроме того, предусмотрено импортирование
графических схем в формате BMP, EMF, WMF, JPEG, GIF, PCX, PNG, TIF или PCD из других
программ.
ПРИМЕЧАНИЕ: Система Entrapass содержит четыре поэтажных плана-образца. При желании можно
изменить их в соответствии со своей схемой системы. Эти планы хранятся в папке C:\Program
Files\Kantech\Server_CE\Generaldata\Demobmp folder.
Назначение компонентов графических схем (раздел Graphic)
1 На панели инструментов Definition (Назначения) нажать кнопку Graphics (Графические схемы).
2 В выпадающем списке Graphic выбрать графическую схему, конфигурацию которой необходимо
изменить, или нажать иконку New для создания новой.
3 Назначить для этой схемы новое имя (или изменить уже созданное). .

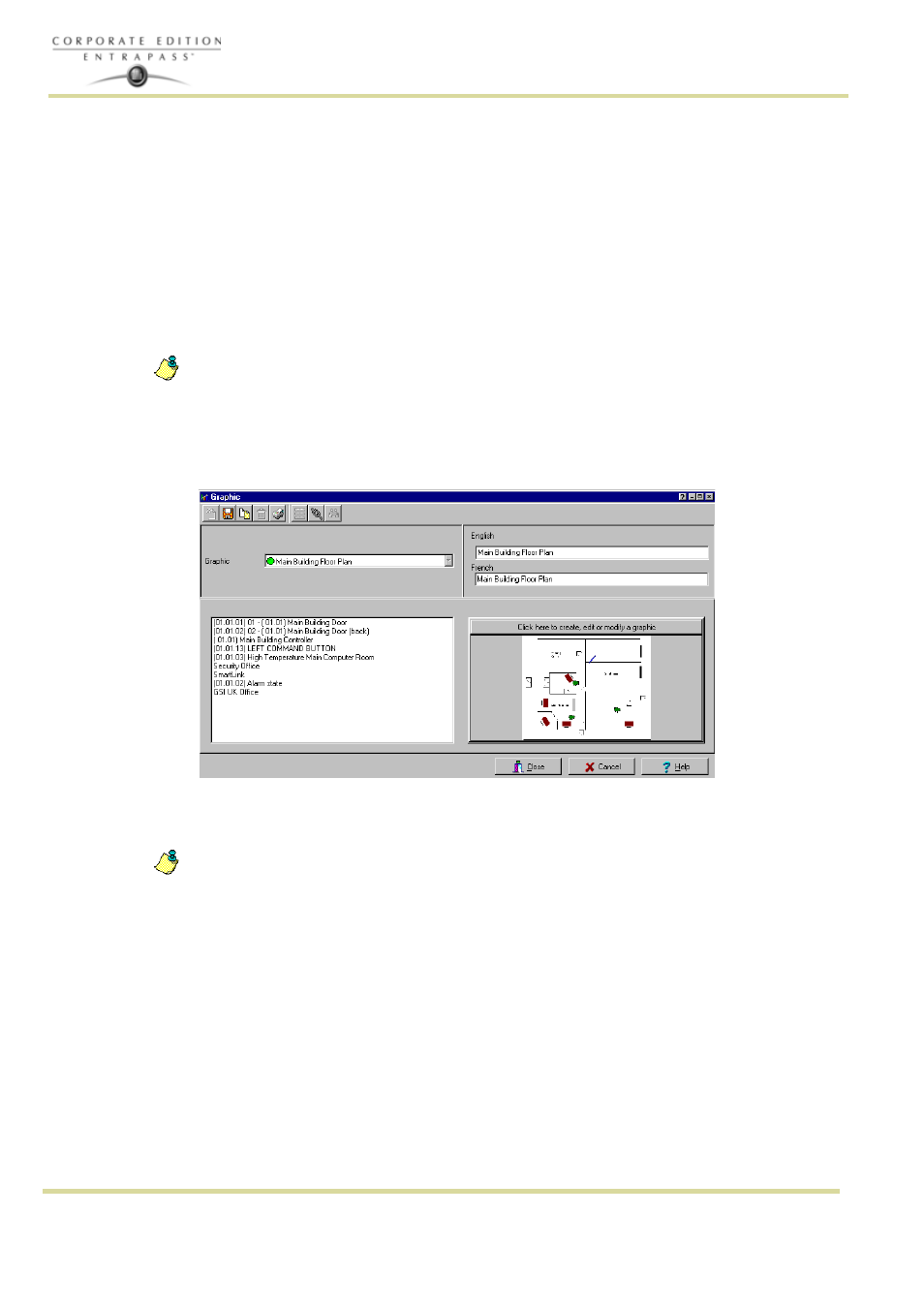

ПРИМЕЧАНИЕ: При работе с уже созданной схемой и при создании новой все компоненты,
прикреплённые к этой схеме, отображаются в левой части окна. В правой половине будет
выведена сама графическая схема.
