4 • Системные устройства
Инструкция по установке
138
Настройка реле
Выходные управляющие реле, которыми оснащён каждый контроллер KT-100, KT-200, KT-300 и KT-
400, могут использоваться для активации сигнализаций и других устройств, включая регуляторы
освещённости, системы вентиляции и кондиционирования воздуха. Эти реле активируются по
расписанию или по событиям, зарегистрированным системой. Кроме того, они могут срабатывать при
определённом статусе охранной панели или при комбинации различных логических условий.
Назначение реле
1

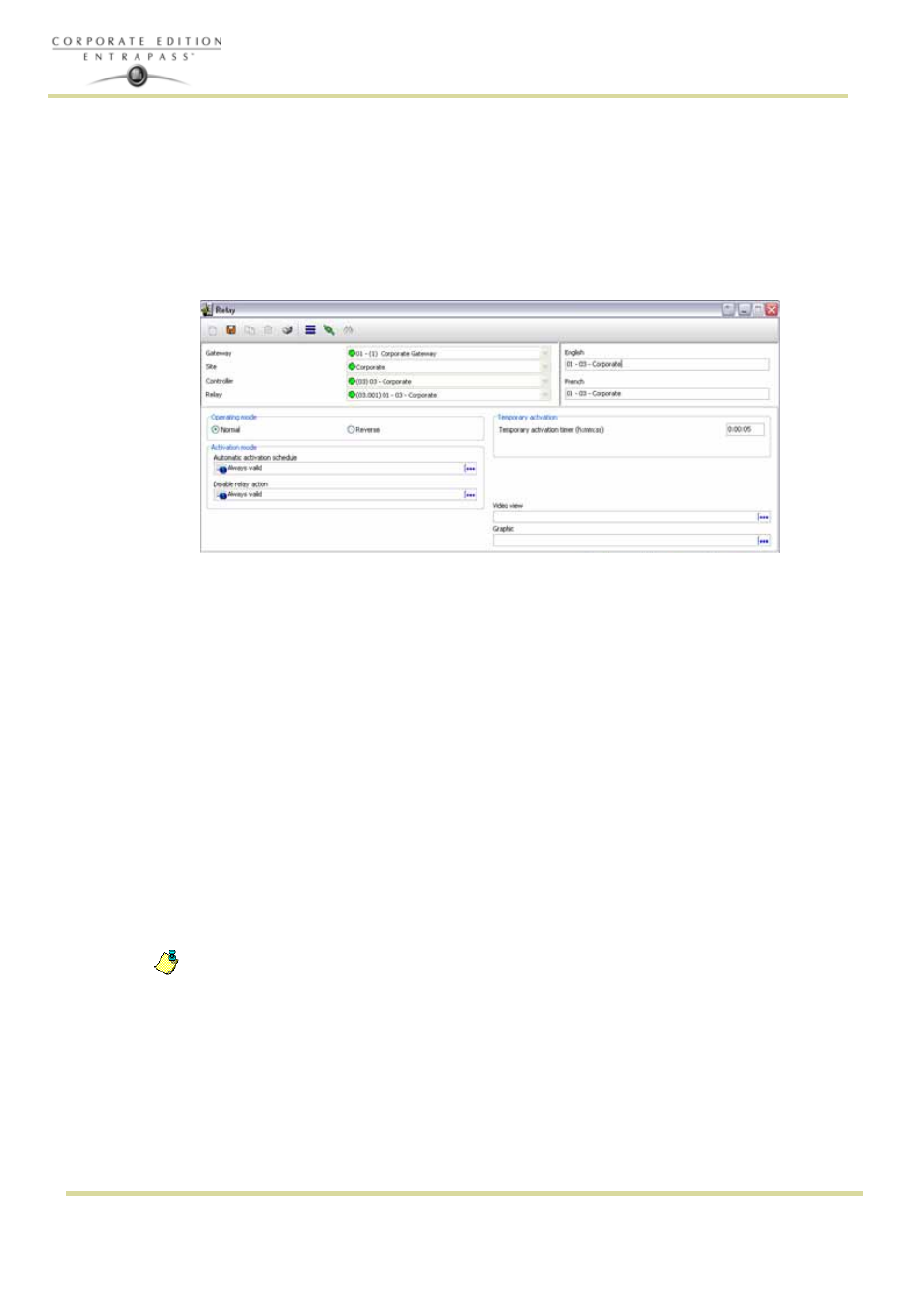

Открыть закладку Devices (Устройства) и нажать иконку Relay (Реле).
2
Указать в поле Gateway шлюз, в поле Site сайт/луч и в поле Controller контроллер, а также
выбрать реле, которое необходимо настроить, в поле Relay.
3
Указать режим работы реле в поле Operating mode (Рабочий режим):
•
Normal (Стандартный) – реле нормально разомкнуто (деактивировано) и замыкается
(срабатывает) по команде оператора, при возникновении события или по расписанию
системы.
•
Reverse (Обратный) – реле нормально замкнуто (активировано) и размыкается
(оказывается не под напряжением) по команде оператора, при возникновении события
или по расписанию системы.
4
В поле Automatic activation schedule (Расписание автоматического срабатывания) выбрать
расписание, в соответствии с которым реле будет срабатывать (замыкаться или размыкаться, в
зависимости от выбранного режима работы).
5
В поле Disable relay action (Запретить работу реле) выбрать расписание, во время действия
которого реле будет деактивироваться (или активироваться) в соответствии с выбранным
режимом работы.
6
В поле Temporary activation timer (Таймер временной активации реле) указать задержку, во
время которой реле будет временно активироваться в соответствии с режимом временной
активации.
ПРИМЕЧАНИЕ: Если таймер установлен равным нулю, то по умолчанию задержка срабатывания
реле будет составлять пять секунд. Максимальное время задержки составляет 9:06:07 (9
часов 6 минут 7 секунд). При использовании контроллера KT-400 максимальное время
задержки составляет 18:12:15 (18 часов 12 минут 15 секунд).
7
Указать при необходимости в поле Graphic графическую схему и в поле Video view видеоокно, к
которому прикреплено реле.
