Инструкция ECL Comfort 310, приложение A368
6.2 Ограничение обратного
Ограничение температуры в озвращаемого теплоносителя
основывается на постоянном значении температуры.
Если температура обратки оказывается выше или ниже
установленного предела, регулятор автоматически изменяет
заданную температуру подачи для получения приемлемой
температуры возвращаемого теплоносителя.
Данное ограничение основывается на PI регулировании ,
где P (Infl.) быстро реагирует на отклонения, а I (Adapt. time)
реагирует медленнее и постепенно устраняет небольшие
отклонения реальных значений от требуемых. Это достигается
изменением заданной температуры подачи.

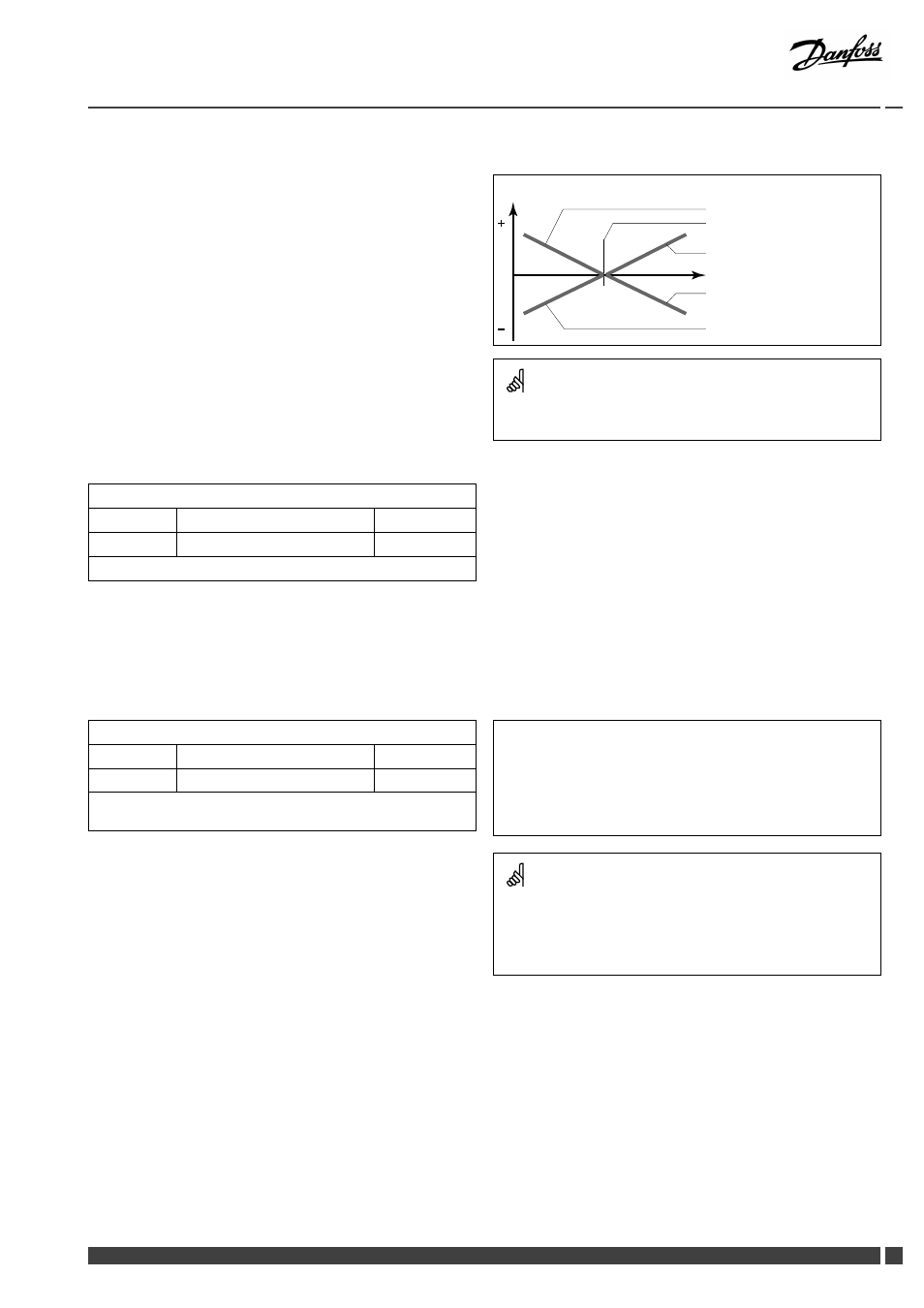

Влияние
"Влиян. - мин.".
"Огранич."
"Влиян. - макс."
Температура обратки
"Влиян. - макс."
"Влиян. - мин.".
Если процент "Влиян." слишком большой и/или "Врем. адапт."
слишком маленький, появляется риск некорректного управления.
Огранич. (Т огранич. возвр.) 12030
Контур Диапазон Заводская
2 10 ... 150 °C 30 °C
Установите Т треб. для вашей системы.
Если Т возвр. теплоносителя оказывается выше или
ниже установленного значения, регулятор автоматически
изменяет задание Т под. для получения приемлемой Т возвр.
теплоносителя. Влияние задается в парам. "Влиян". - Макс."
и "Влиян. - Мин.".
Влиян. - макс. (Т огранич. обратки - макс.влиян.) 12035
Контур Диапазон Заводская
2 -9.9 ... 9.9 0.0
Определяет степень влияния на Т заданную подачи, если Т обратн.
теплоносителя превышает предел (см. "Огранич.").
Влияние более 0:
Т заданная подаваемого теплоносителя повышается, если Т
обратн. превышает предел
Влияние менее 0:
Т заданная подачи понижается, если Т обратн. превышает
пределы
Пример
Предел обратки устанавливается на 50 °C.
Влияние устанавливается на -2,0.
Фактическая температура обратки на 2°C выше установленной.
Результат:
Заданная температура подачи изменяется на -2,0 x 2 = -4,0
градусов.
Обычно данное значение ниже 0 в системах централизованного
теплоснабжения, что позволяет избежать слишком высокой
температуры возвращаемого теплоносителя.
Обычно данное значение равно 0 в системах с котлом, где
допустима высокая температура обратки (см. также "Infl. - мин.").
